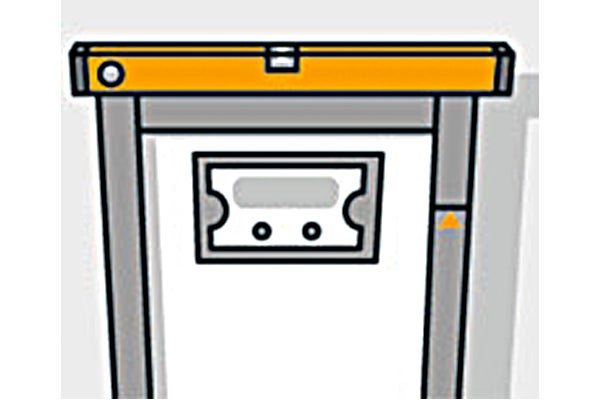

Bij de weergegeven werkstappen wordt vooraf een inbouwreservoir opgebouwd! Zet het inbouwreservoir op de gewenste plaats en lijn het met de waterpas loodrecht en horizontaal uit. De hoogte moet zo worden ingesteld, dat de markering op het inbouwreservoir later 1 meter boven de gelegde vloer zit. De instellingen kun je met de voeten doen.
Handleiding
Hangtoilet plaatsen
Je toilet vervangen? Geen probleem! Een wand-wc kun je in een handomdraai plaatsen, en al helemaal met de HORNBACH projecthandleiding hieronder.
Hangende toiletten kopen?Naar het assortiment!
Je toilet vervangen? Geen probleem! Een wand-wc kun je in een handomdraai plaatsen, en al helemaal met de HORNBACH projecthandleiding hieronder.
Dit heb je nodig voor je project
Materiaal
- Siliconenverwijderaar
- Montagestrips
- Glijmiddel HT-buizen
- Inbouwreservoir
- Bedieningspaneel
- Siliconenkit sanitair
- Isolatiemat wand-wc
- Wand-wc
- Toiletzitting
- Afwasmiddel
Gereedschap
Wand-wc monteren: stap voor stap
01
02

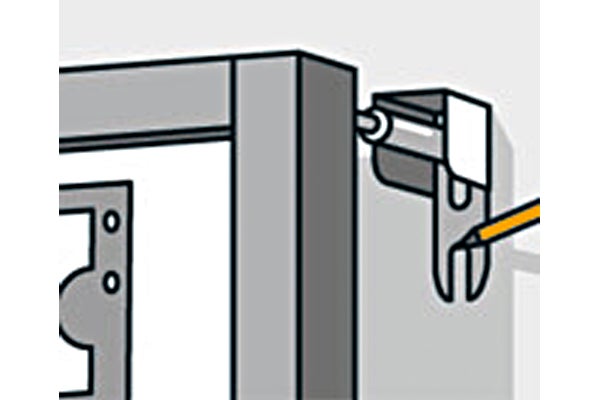

Afhankelijk van het inbouwreservoir zijn er verschillende bevestigingspunten mogelijk. Bij gebruik van een optionele bevestigingsset breng je dit eerst aan beide kanten aan en markeer je de boorgaten.
03

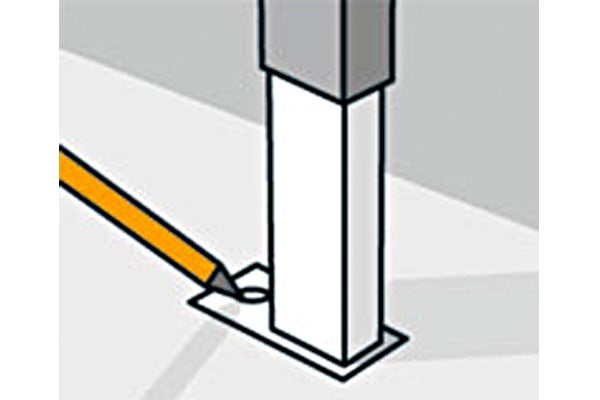

Markeer ook de boorgaten voor de voeten. Het inbouwreservoir moet hiervoor exact loodrecht zijn uitgelijnd. Na het markeren van de boorgaten zet je het inbouwreservoir opzij.
04

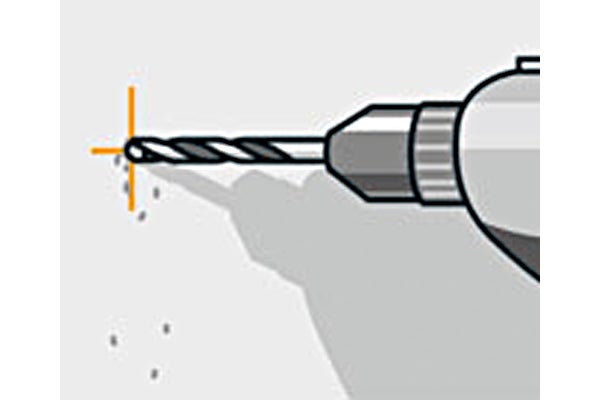

Nu kun je de gemarkeerde boorgaten met een 10 mm-steenboor boren en de pluggen erin zetten.
05

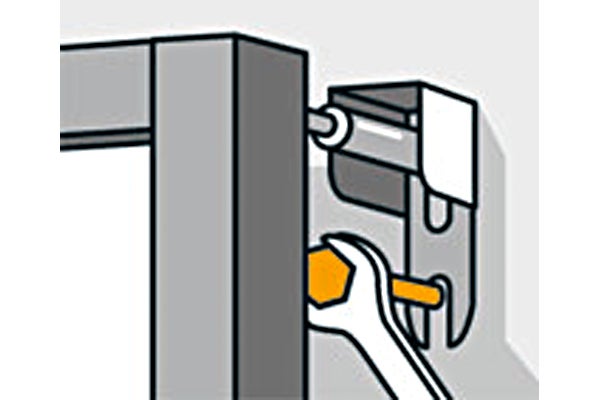

Het inbouwreservoir kun je nu weer op zijn plaats zetten en op de bevestigingspunten boven- en onderaan vastschroeven.
06

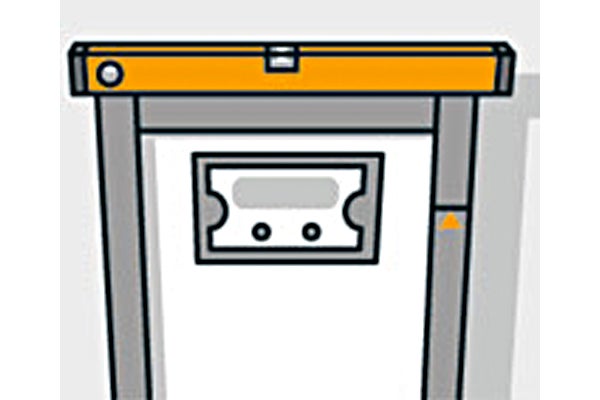

Voordat je de bevestigingsschroeven vastdraait, moet je met de waterpas nog een keer de stand controleren en eventueel corrigeren.
07

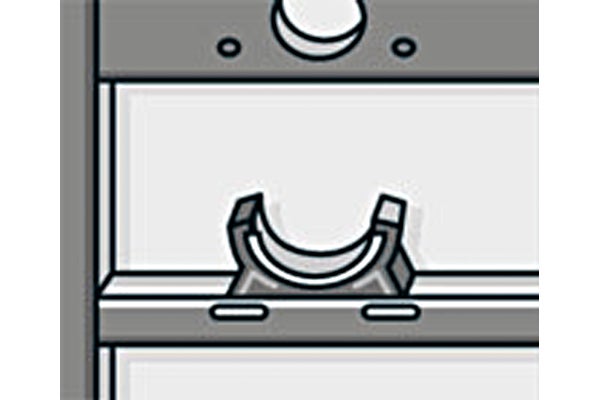

Om ervoor te zorgen dat de afvoerleiding op de juiste plaats komt, zet je nu het onderste deel van de bevestigingsklem erin.
08
De afvoerleiding moet je nu van onderaf of vanaf de zijkant naar de bevestigingsklem voeren. Daarvoor gebruik je een HT-bochtstuk.
09

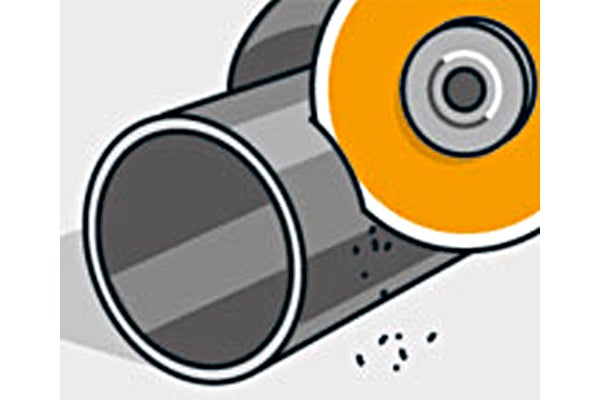

Zaag nu het bochtstuk van de afvoerleiding op de juiste lengte. Het op maat zagen kun je met een haakse slijper doen.
10

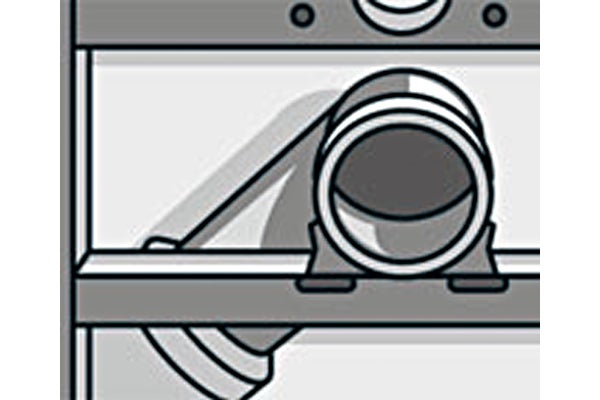

Steek de afvoerbocht met een aansluitstuk in het HT-bochtstuk en plaats hem in het onderste deel van de bevestigingsklem. Nu kun je het bovenste deel van de bevestigingsklem erop zetten. Voor het in elkaar steken van de buizen, smeer je de uiteinden met glijmiddel in.
11

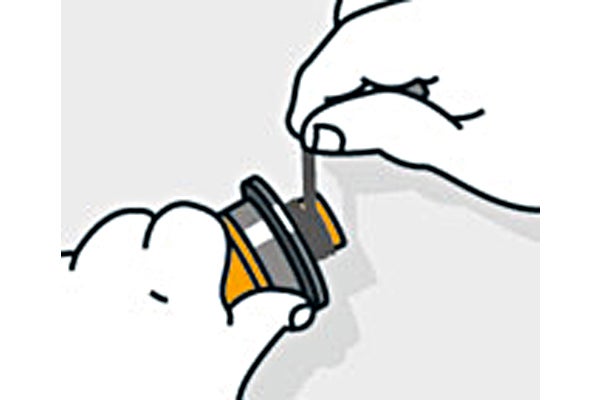

De stortbak moet je nu met de watertoevoer verbinden. Daarvoor moet je een hoekstopkraan op de watertoevoer schroeven. De schroefdraad van de hoekstopkraan omwikkel je met hennep en smeer je in met vet.
12

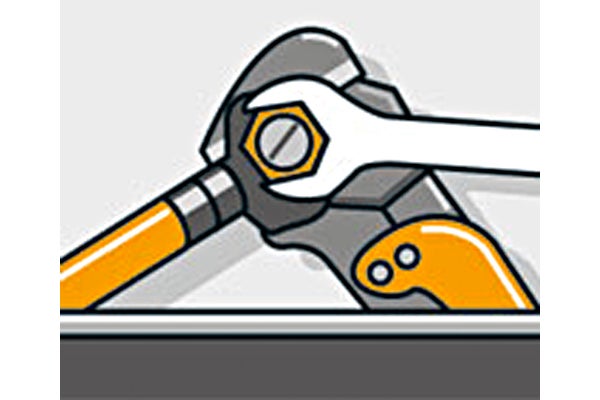

Nu schroef je de hoekstopkraan op de watertoevoer en draai je hem met een steeksleutel vast. Houd daarbij de watertoevoer met een tang vast. De hoekstopkraan voer je vervolgens van achteren in de stortbak en schroef vast met een contramoer aan de stortbak.
13

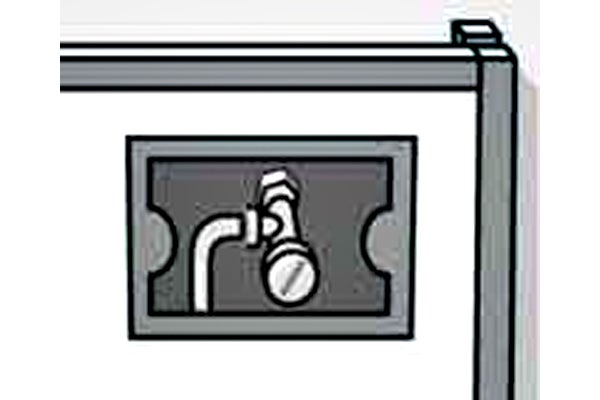

Voer de hoekstopkraan van achteren in de stortbak en schroef hem aan de binnenkant met de contramoer vast. Vervolgens kun je de slang van het vulventiel aan de hoekstopkraan schroeven.
14

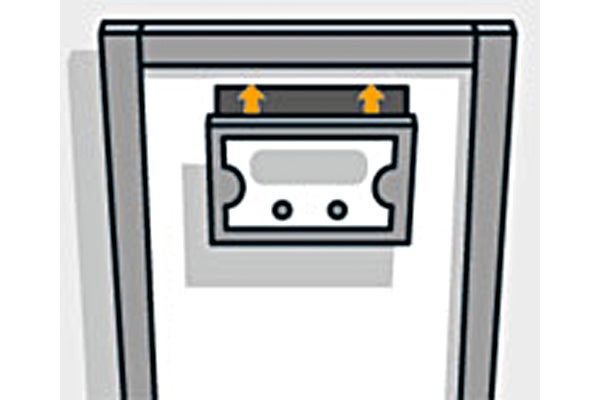

Zet nu de afdekking voor de opening in de stortbak erop.
15

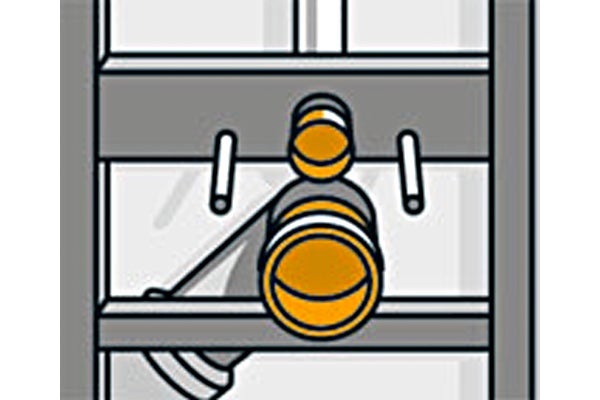

De beide tapeinden voor de bevestiging van de wc kun je er nu met de hand indraaien. Zet op de tapeinden een plastic huls, zodat de schroefdraad tot aan de montage van de wc is beschermd. Op de watertoevoer en de afvoerbocht zet je een anti-geurdop tot de montage van de wc.
16

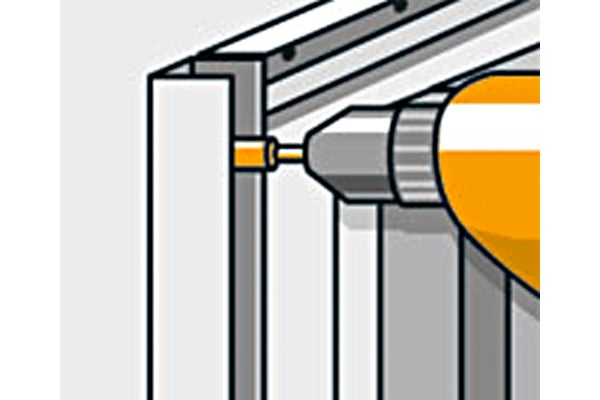

Voor de bekleding van het inbouwreservoir kun je het beste platen voor vochtige ruimten gebruiken. Het benodigde metalen regelwerk schroef je aan de de wand vast.
17

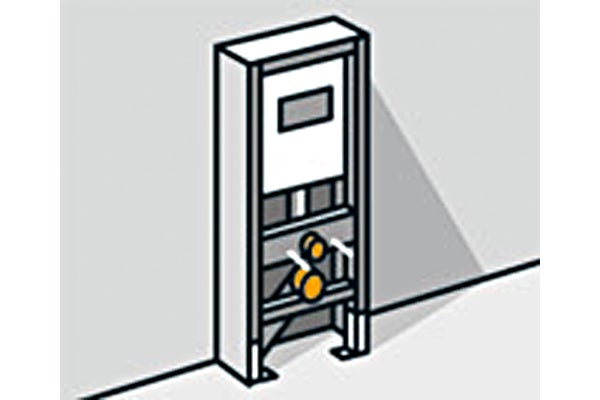

De zijkanten en de bovenkant bekleed je met platen voor vochtige ruimten.
18

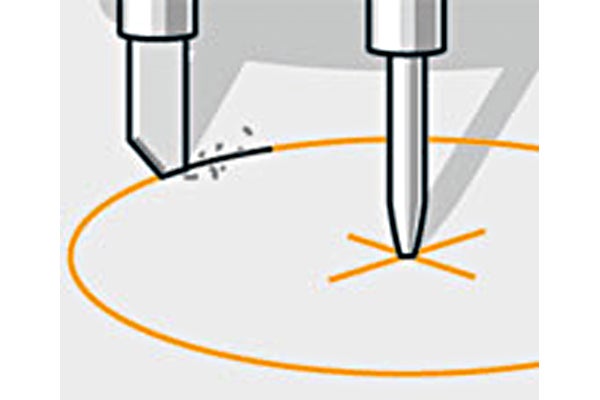

De voorkant bekleed je met een dubbele laag. Zaag de benodigde platen voor vochtige ruimten op maat en zaag met de cirkelsnijder en de decoupeerzaag alle openingen uit.
19

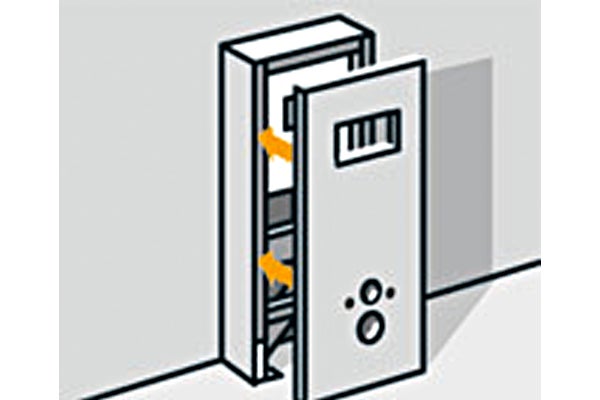

De beide frontplaten kunnen er nu in worden gezet en aan het metalen regelwerk vastgeschroefd worden.
20

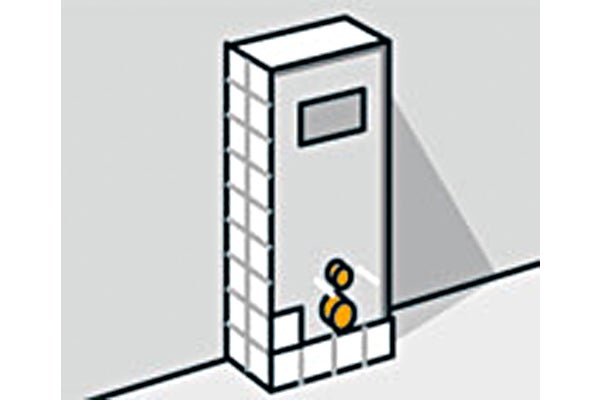

Nu kun je de oppervlakken betegelen.
21

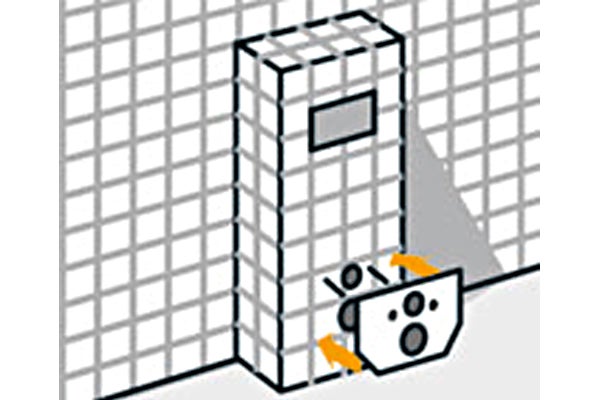

Voordat je de wc monteert, moet je een geluidsisolatieplaat aanbrengen. Na het verwijderen van de anti-geurdoppen schuif je de plaat gewoon over de tapeinden en de beide aansluitingen. De uitsteeksels snijd je na de montage van de wc eraf.
22

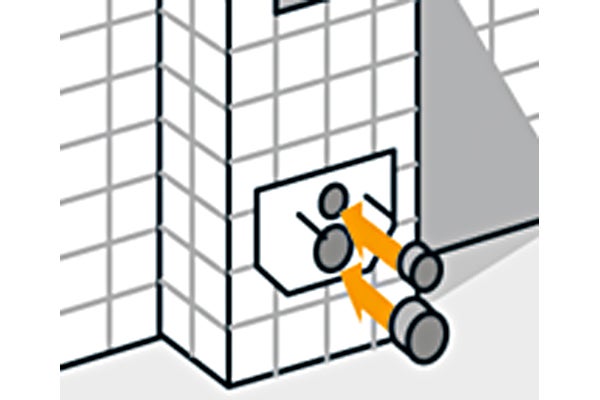

De beide wc-aansluitleidingen zaag je nu op de juiste lengte en steek ze in de aansluitstukken.
23

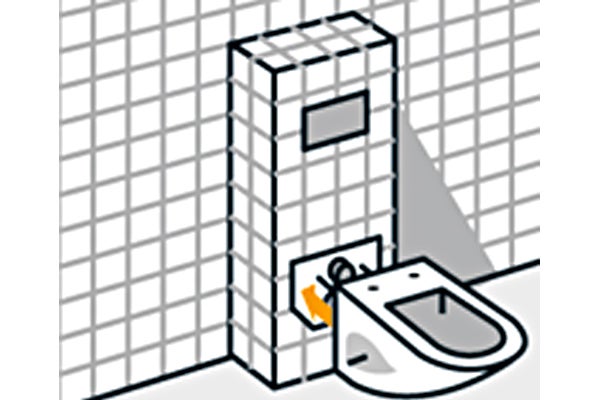

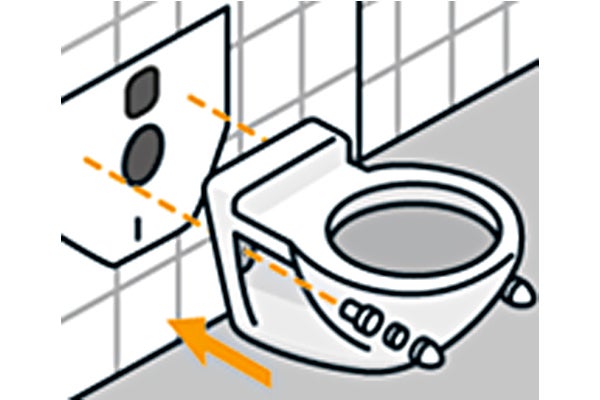

De wc kun je nu op de beide tapeinden steken. Draai de tapeinden op het inbouwreservoir er eerst zo ver in, dat ze na het aanbrengen van de wc ca. 20 mm uit de bevestigingsgaten van de wc steken.
24
De bevestigingsmoeren kun je er nu samen met de geluidsisolatiehulzen en de onderlegringen opdraaien en de wc kan worden vastgeschroefd. Tot slot zet je er nog afdekdoppen op.
25

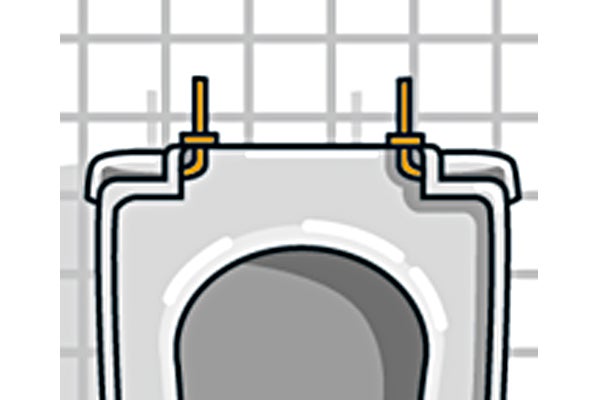

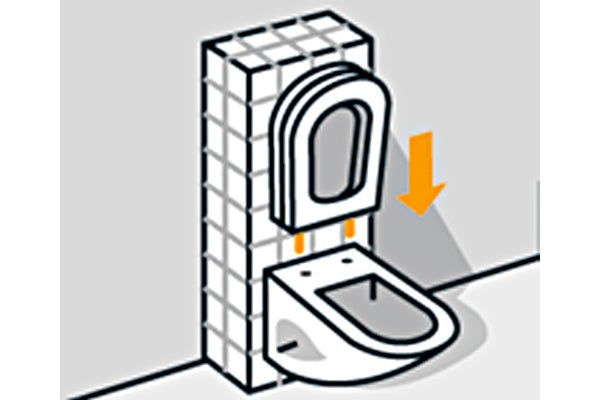

Voor de montage van de wc-bril steek je de beide scharnieren in de daarvoor bestemde openingen en steek je de plastic onderlegringen op de schroefdraad.
26
De wc-bril kun je nu met de scharnieren in de openingen van de toiletpot vastschroeven.
27

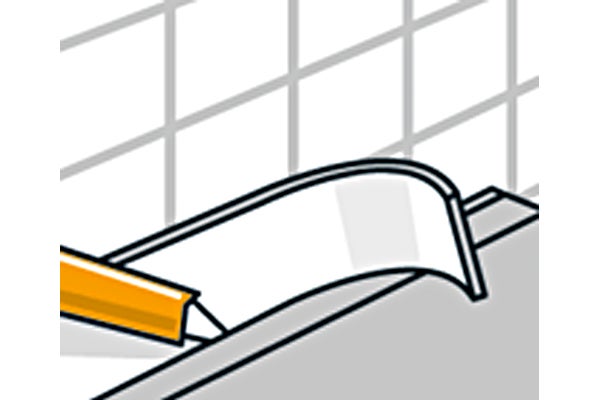

De uitsteeksels van de geluidsisolatieplaat snijd je er met een stanleymes af en de voegen dicht je af met siliconen.
28

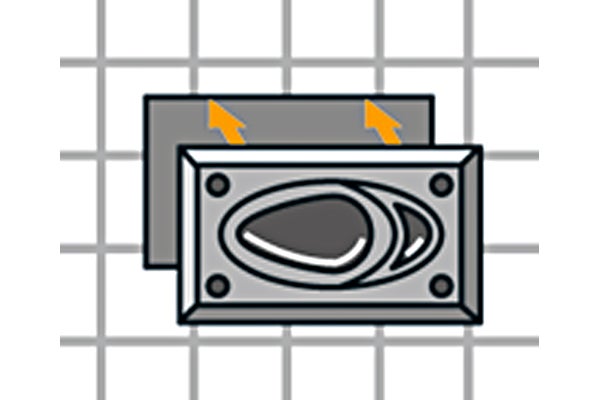

Verwijder de afdekking van de opening van de stortbak en monteer het onderste deel van de spoelknop.
29

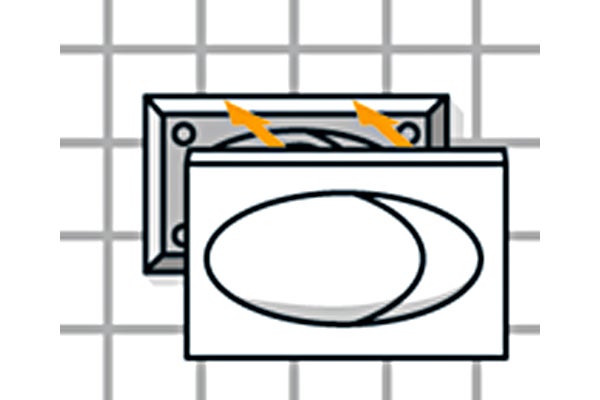

Nu kun je de spoelknop erop zetten.
30

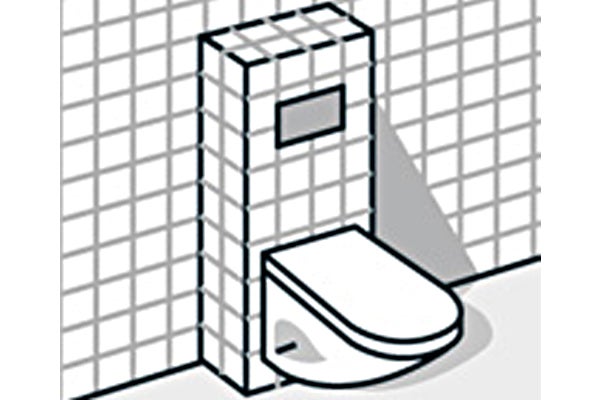

De montage is klaar. De watertoevoer kan nu opengedraaid worden en de stortbak kan met water gevuld worden.
