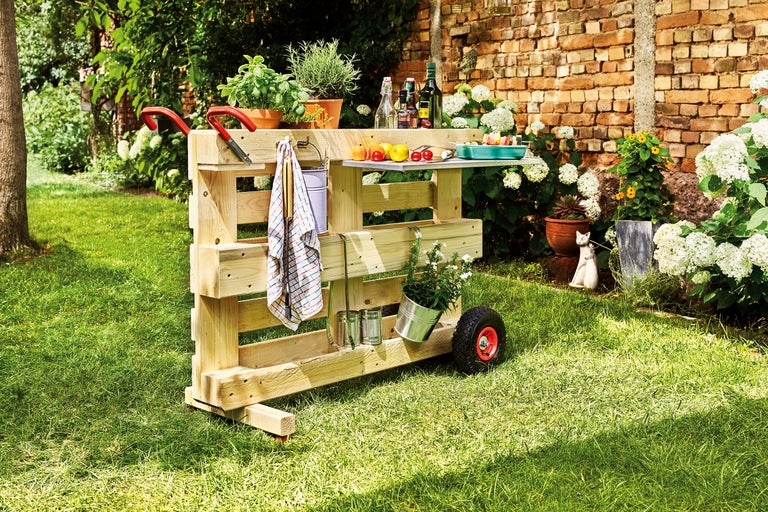

BBQ trolley maken
De barbecueseizoen-opener. Zodat je alles bij de hand hebt, wat je nodig hebt om te barbecueën. Rol gewoon al je gereedschap naar de juiste plek en dan kan je lekker gaan barbecueën.
1/2 dag
1
TuinplankenOntdek het assortiment

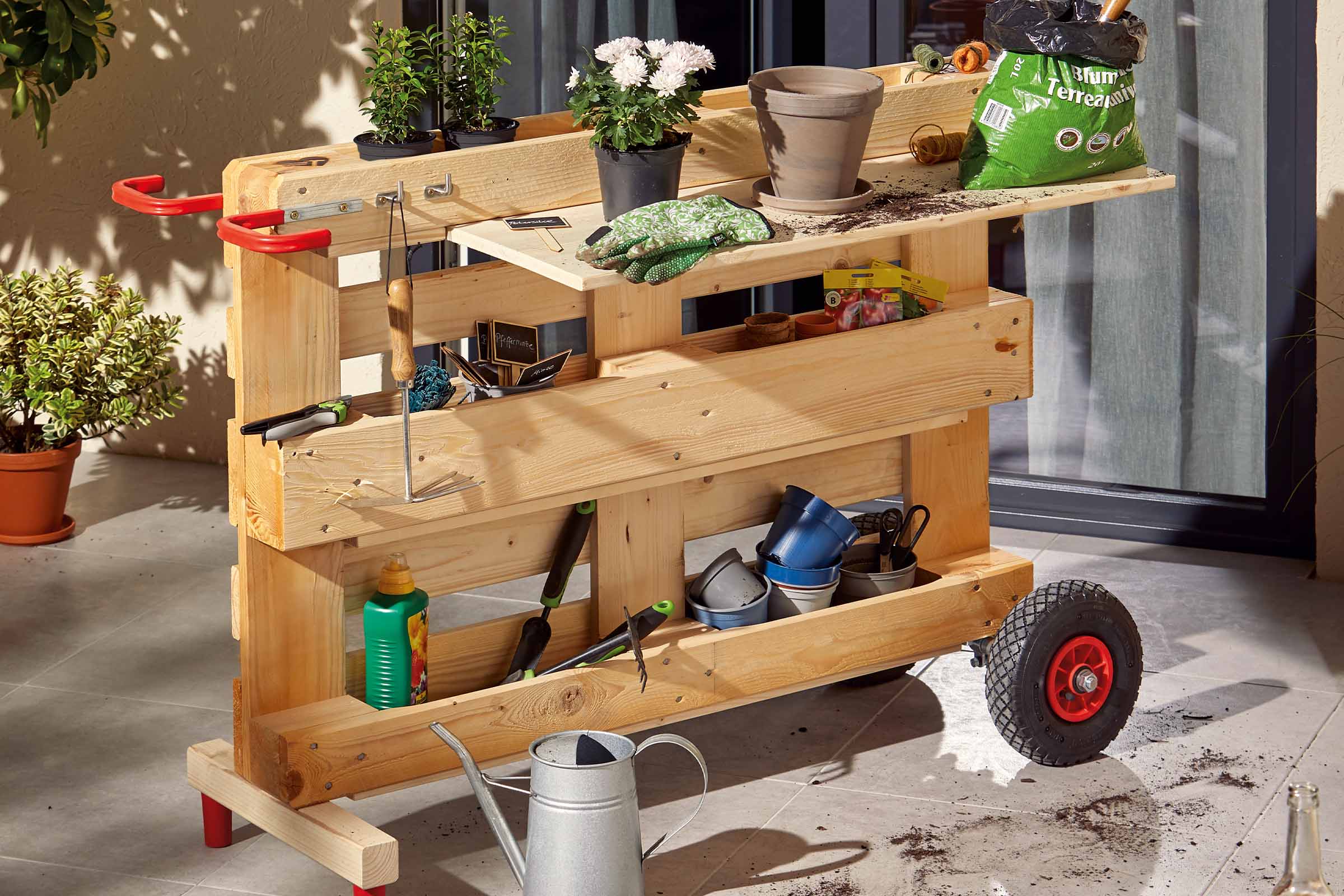

Toepassingsmogelijkheden van de barbecuewagen
Dit heb je nodig voor je project
Materiaal
- 2x universele rvs torx schroef verzonken (5x80 mm)
- 11 x universele rvs torx schroef verzonken (5x50 mm)
- 2x zeskantmoer M16, Sleutelwijdte 24 mm
- 4x sluitring M16
- 1x ronde buis aluminium (1000 mm), Ø 25 mm
- 1x draadstang M16 (1000 mm)
- 1x tarrox as gegalv. verzinkt (500 mm), Ø 20 mm
- 2x tarrox luchtband met kunststof velg en blokprofiel, (260 mm)
- 2x muurhaken met rubbercoataing (150 x 210 mm)
- 1x emmer verzinkt (240 x 300 mm)
- 1x deksel voor emmer
- 3x garderobehaken roestvrij staal geborsteld, (31 x 34 x 56 mm)
- 1x stanggreep roestvrij staal geborsteld (488 mm) gatafstand
- 2x deurstopper Deltafix rood, Ø 40 x H 25 mm
- 1x vario plank steeksysteem (30 x 350 x 800 mm) verzinkt
- 2x plank vuren (18 x 89 x 980 mm)
- afgezaagd op:
- 1 x 170 mm
- 1 x 385 mm
- 1 x 680 mm
- afgezaagd op:
- 1x constructiehout (54 x 54 x 2500 mm) vuren/dennen
Houtbescherming
Speciaal voor tuinhout adviseren wij om een eenmalige laag HORNBACH-houtgrondverf buiten aan te brengen als perfecte voorbereiding voor een beschermende en mooie verflaag. Voor een uitstekende weerbestendigheid moeten daarna minstens twee lagen HORNBACH hybride houtbeits kleurloos aangebracht worden. Houd bij alle producten rekening met de instructies van de fabrikant over de verwerking en de droogtijd.
Wil je meer kleur? Natuurlijk kan je de meubels ook met HORNBACH lak en beits schilderen in je lievelingskleur.
Houtbescherming
Stevige, vlakke ondergrond
Worden de meubelen neergezet op het gras of een andere organische ondergrond? Dan moeten er tegels o.i.d. onder gelegd worden om te zorgen voor stabiliteit en om te beschermen tegen vocht en schimmel.
Voorbereiding
Barbecue trolley maken: stap voor stap
Pallet boren
01

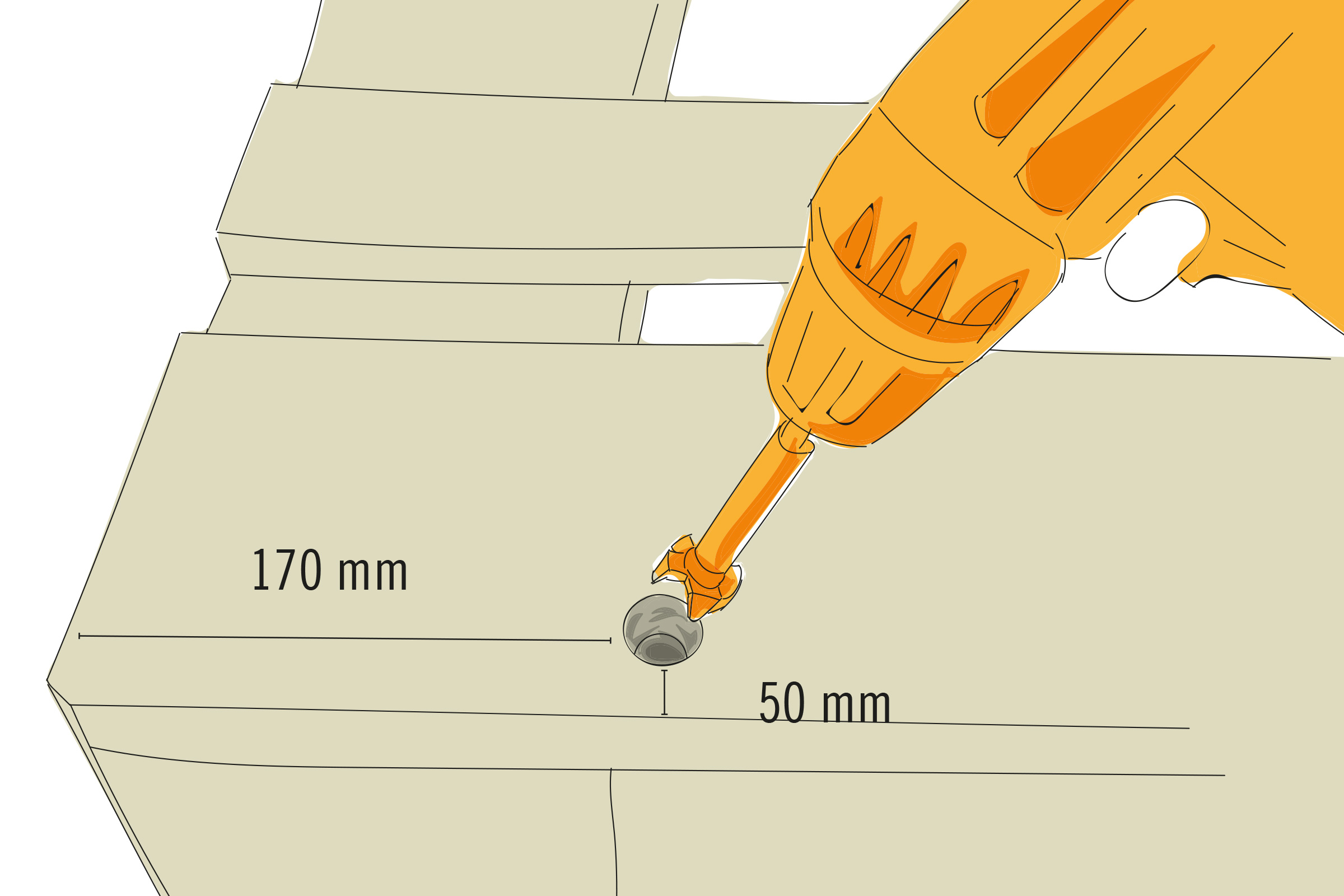

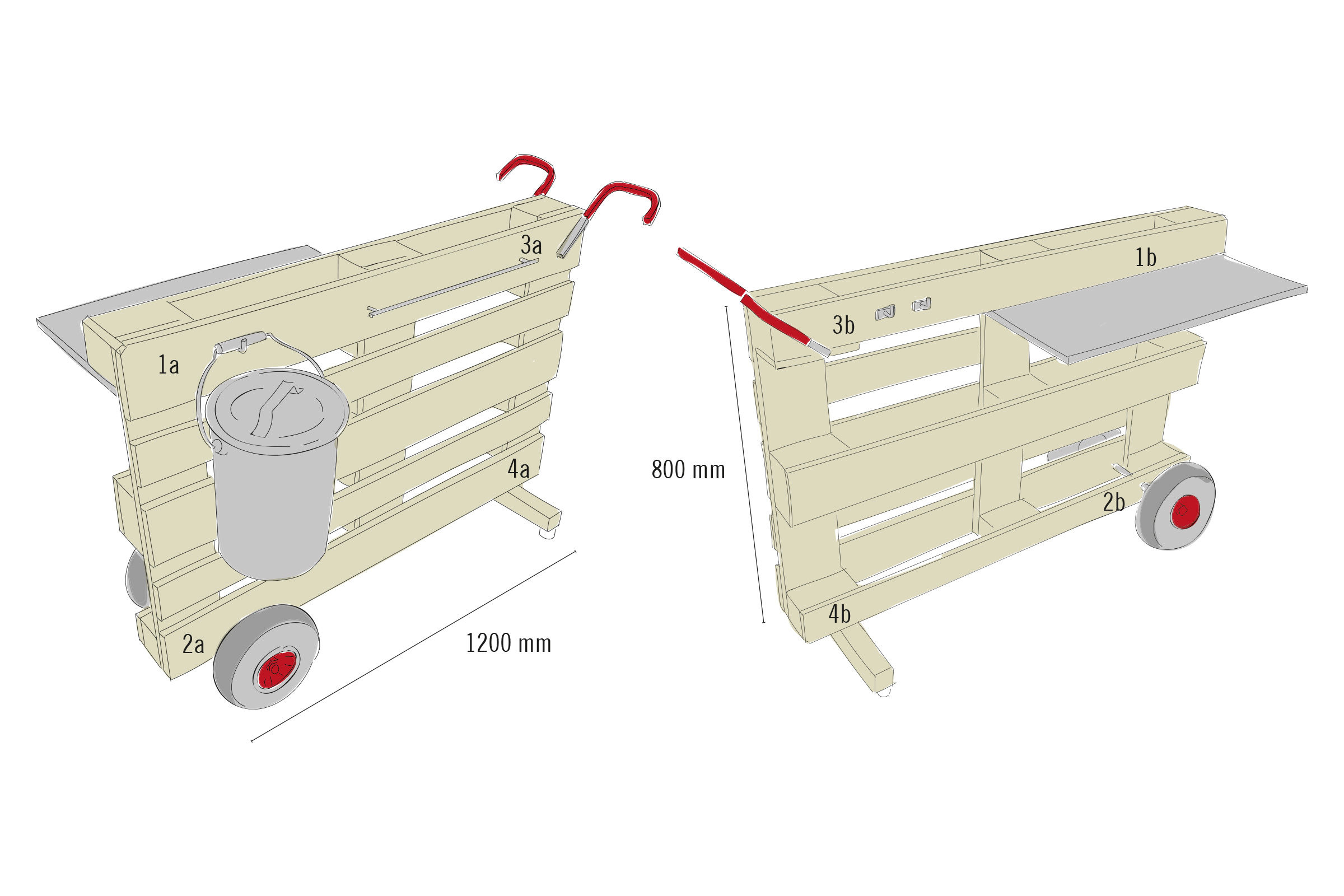

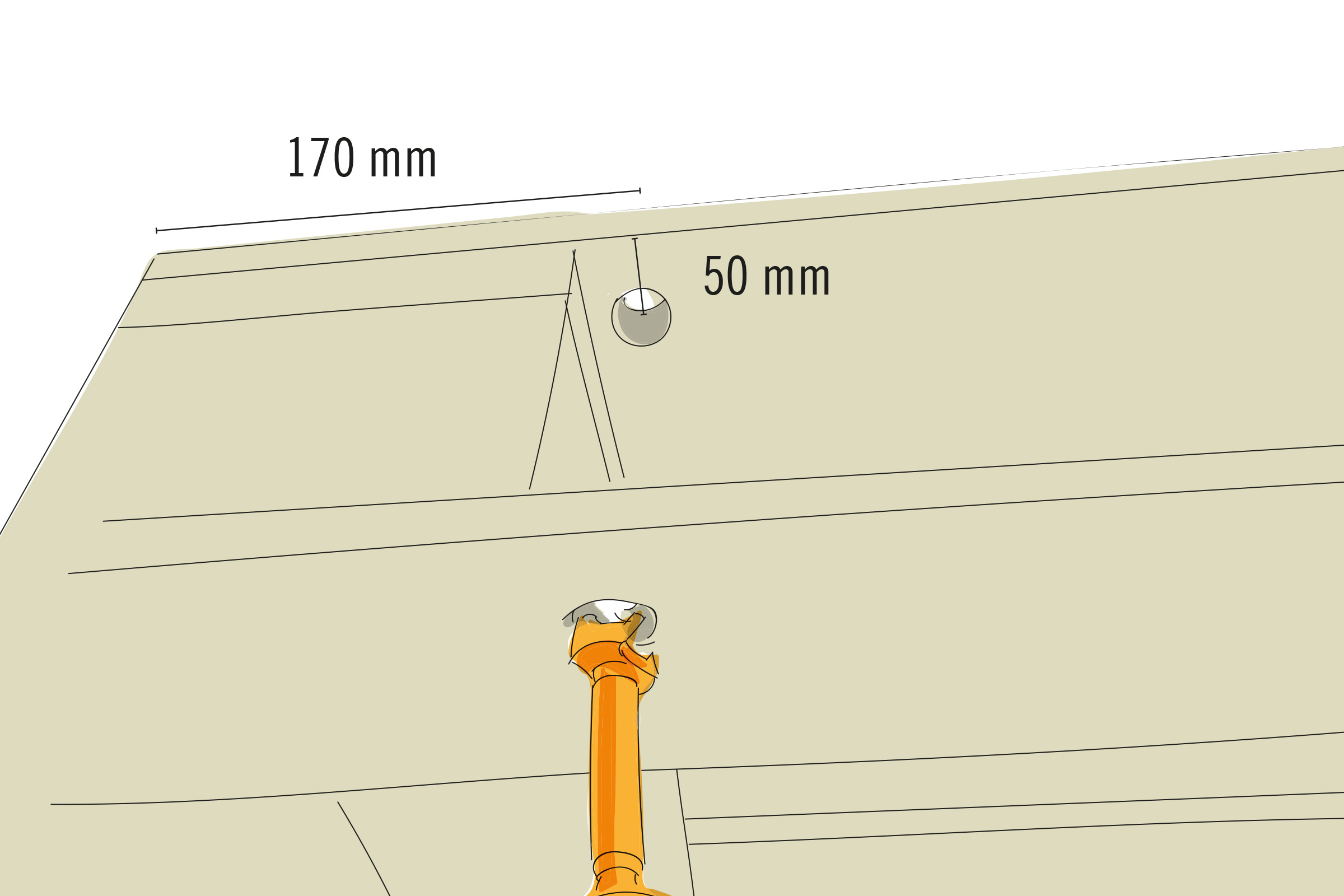

Boor aan de voorkant van de pallet (bij 2a op de tekening) met de forstnerboor een gat. Zorg dat het gat zich op 170 mm van de korte en 50 mm van de lange rand bevindt.
Pallet boren
02
Daarna boor je aan de achterkant van de pallet (bij 2b) met de forstnerboor nog een gat. Zorg dat ook dit gat zich op 170 mm van de korte en 50 mm van de lange rand bevindt.

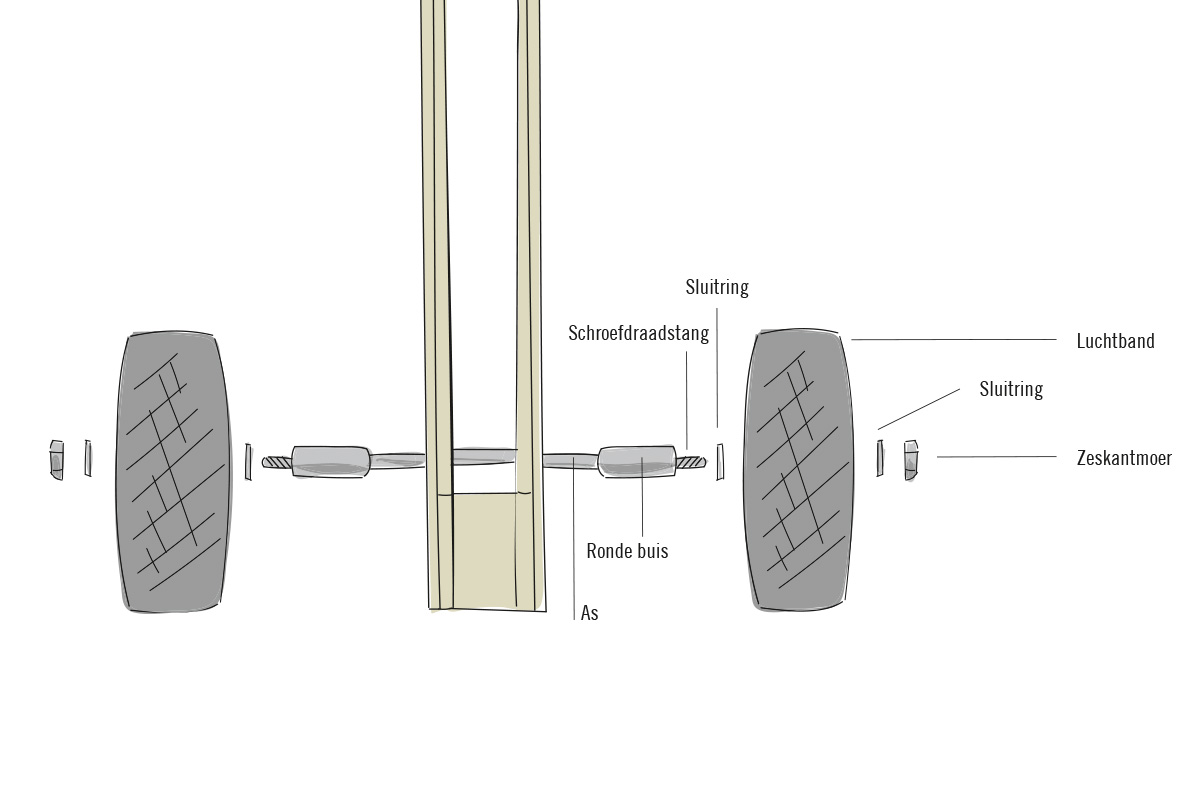

As en luchtbanden plaatsen en vastschroeven
03
Kort vervolgens de as (20 x 500 mm) met de metaalzaag in tot 400 mm en steek deze daarna door de geboorde gaten. Zaag dan uit de ronde buis (1000 mm) met de metaalzaag twee 70 mm lange buizen en schuif ze aan beide palletkanten over de as.
Daarna kan je het draadeind (1000 mm) met de metaalzaag inkorten tot 435 mm en door de as steken. Schuif een sluitring M16 aan beide kanten over de as. Plaats vervolgens de luchtbanden zo ver op de as totdat ze precies aansluiten op de ronde buis. Plaats daarna weer een sluitring M16 aan beide kanten van de as en schroef deze allebei met een moer M16 (sleutelwijdte 24 mm) vast.
Constructiehout inkorten en deurstoppen bevestigen
04

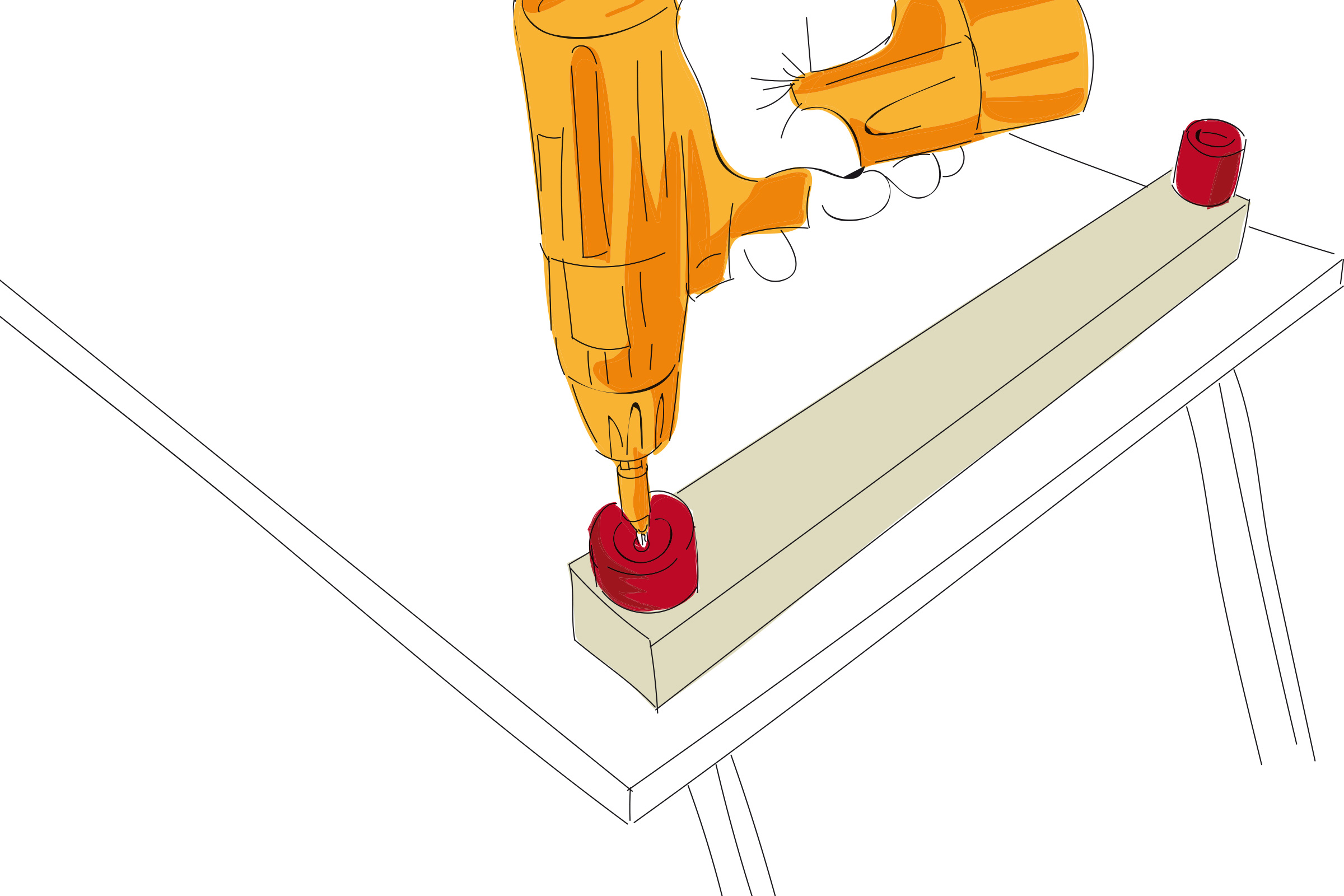

Kort het constructiehout (54 x 54 x 2500 mm) met de houtzaag in tot 450 mm. Lijn aan de beide einden van het constructiehout de deurstoppers gelijkliggend met de rand uit. Daarna kan je de deurstoppers met een schroef (5,0 x 50 mm) vastmaken.

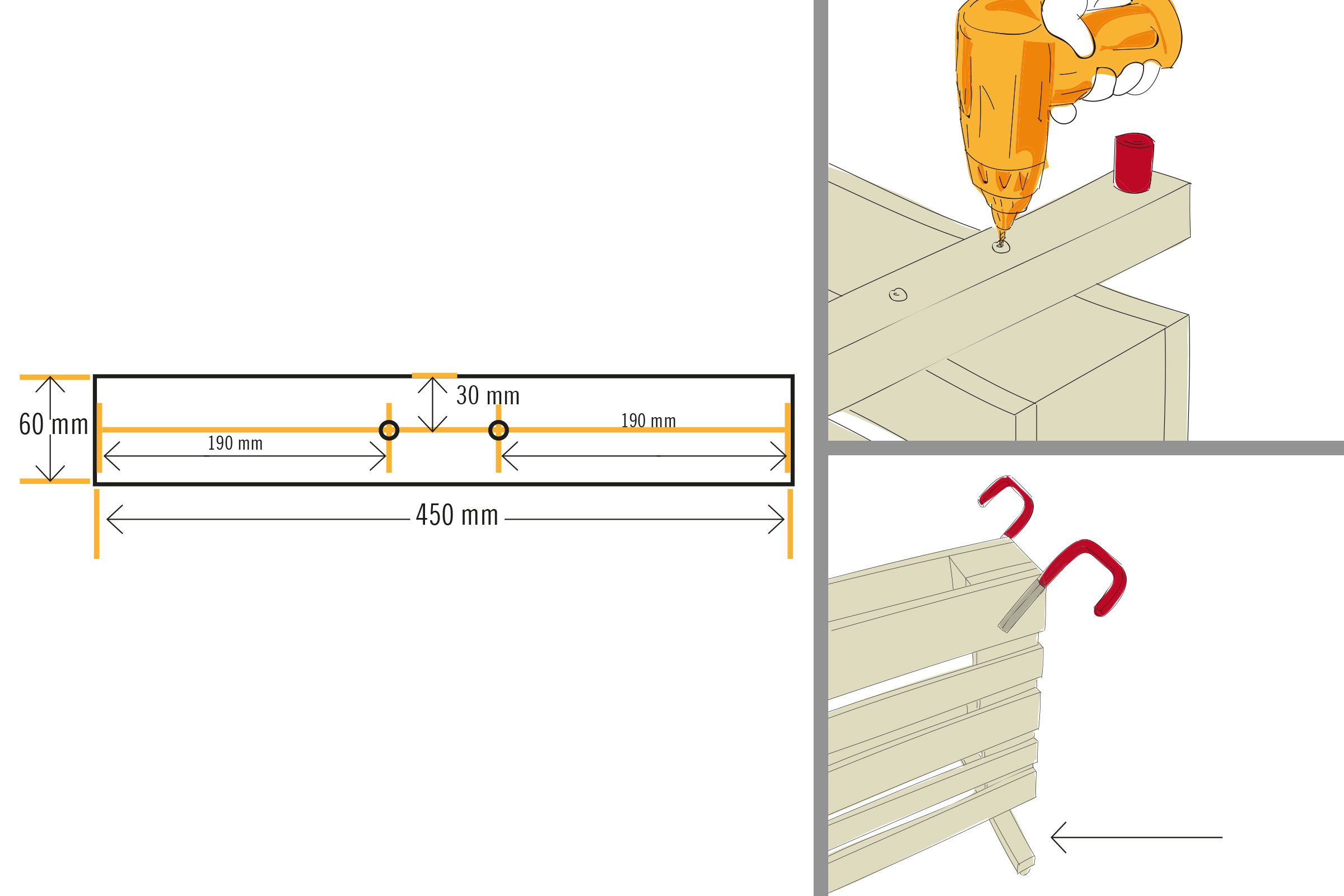

Constructiehout voorboren en bevestigen
05
Boor het constructiehout voor met de voorboor met verzinkboor zoals op de schets aangegeven staat. Bevestig het aansluitend met twee schroeven (5,0 x 80 mm) in het midden en haaks op het blok tegenover de wielen aan de lange kant van de pallet (bij 4a en 4b).

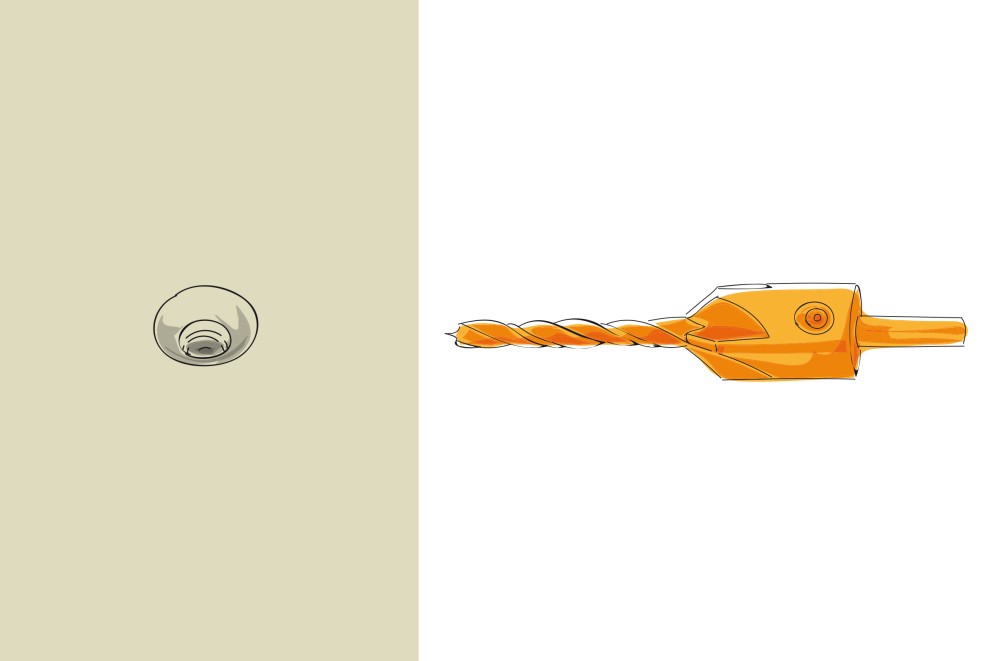

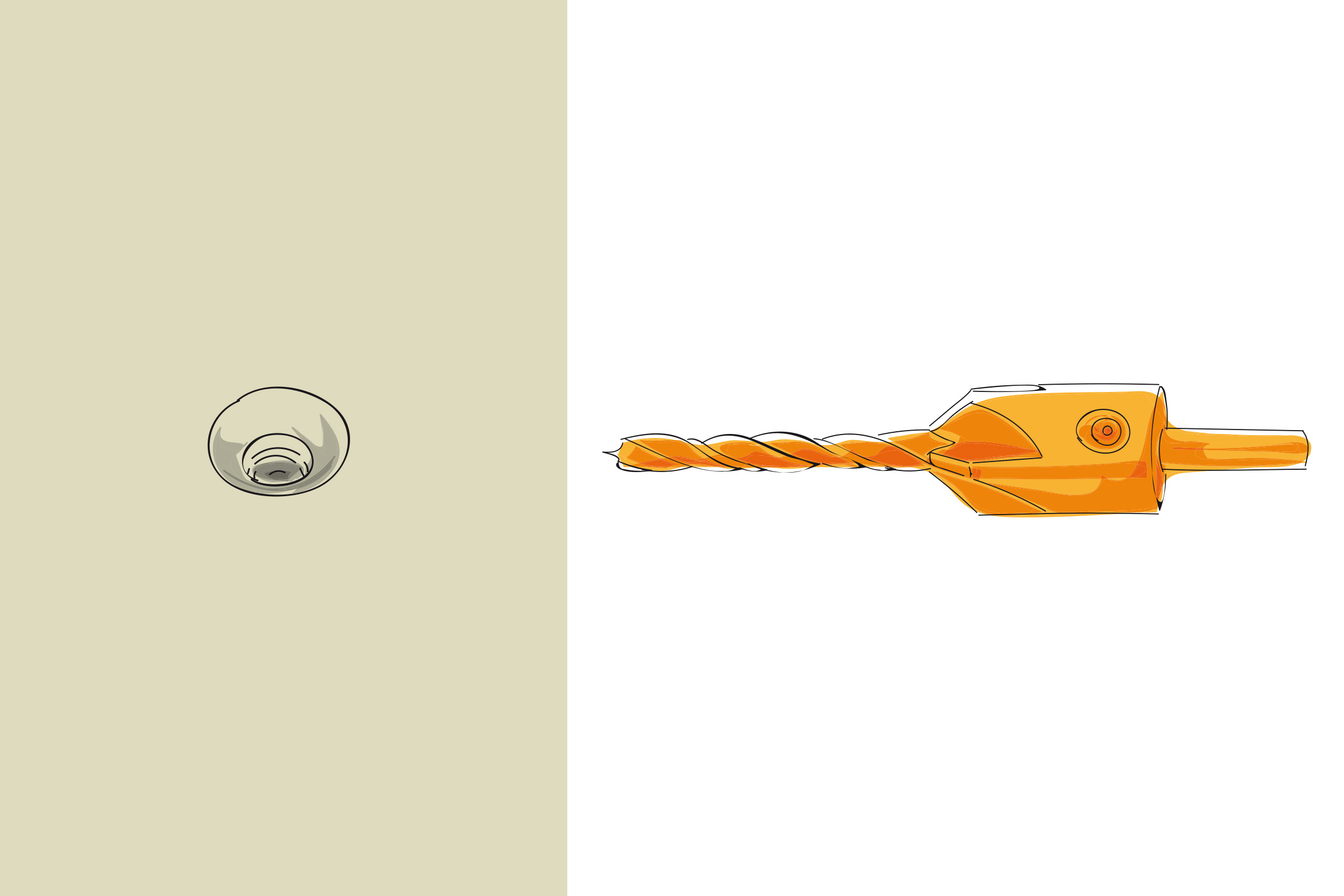

Tip voor het boren
Voor het boren wordt een voorboor met verzinkboor aangeraden. Deze zorgt voor conische boorgaten, waarin de schroefkoppen later perfect verzonken kunnen worden. De schroefkop steekt daardoor niet uit en zo vermijd je scheuren in het hout!
Haken bevestigen
06

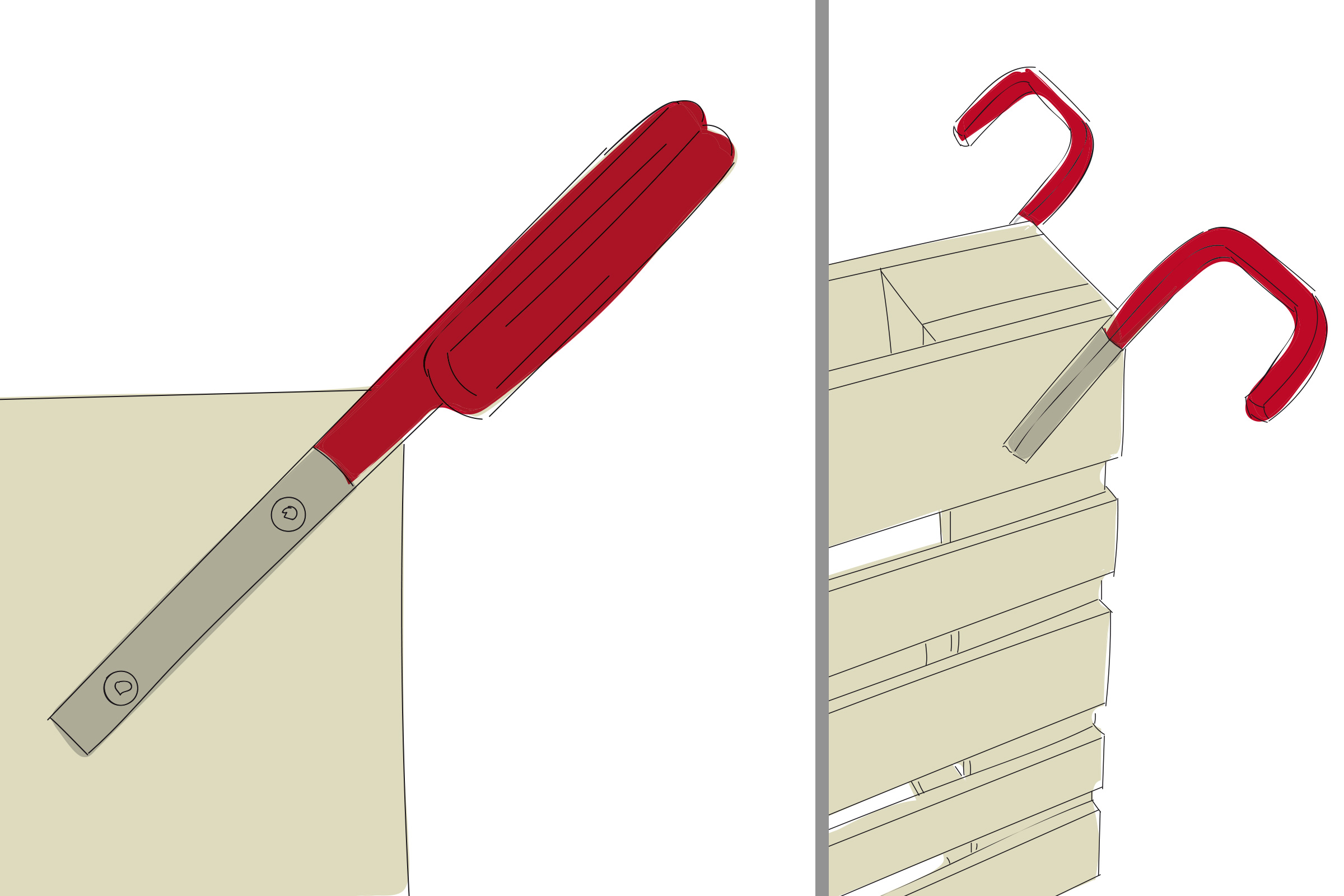

Bevestig beide muurhaken elk met twee schroeven (5,0 x 50 mm) diagonaal t.o.v. de banden aan de bovenste lange lijst van de pallet (bij 3a en 3b), zodat de haken uitsteken boven de hoek van de pallet.
Planken op maat zagen
07

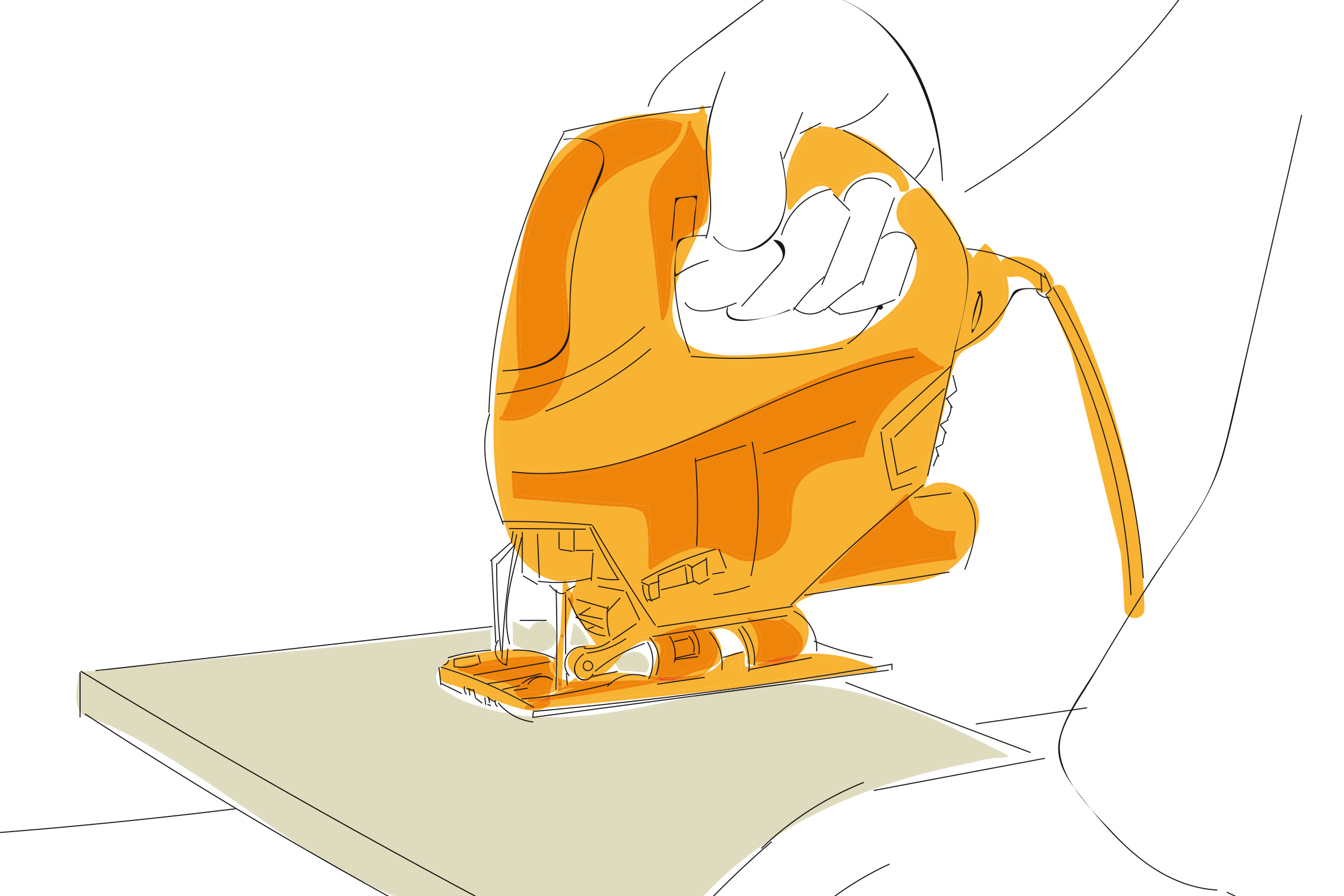

Zaag de planken (18 x 89 x 980 mm) met de decoupeerzaag op maat: 1x 170 mm, 1x 385 mm en 1x 680 mm.
Als je liever hulp krijgt bij het zagen van hout, kom dan gewoon langs bij ons in de winkel, ons deskundig personeel helpt je graag verder!
Hout schuren
08

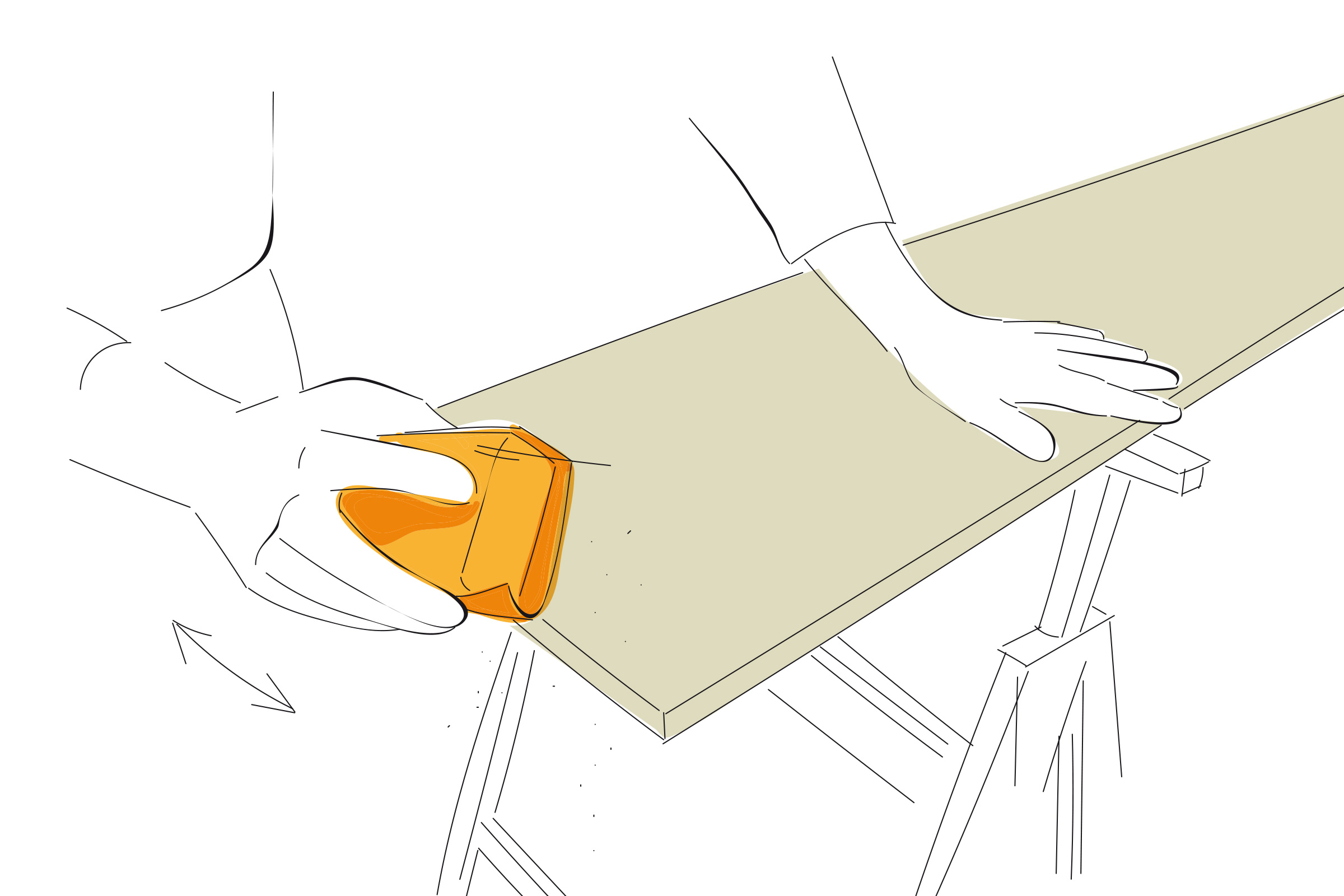

Wikkel een stuk schuurpapier om een handschuurblok om hiermee de hoeken, randen en oppervlakken schuren, totdat alle ruwe plekken glad zijn.

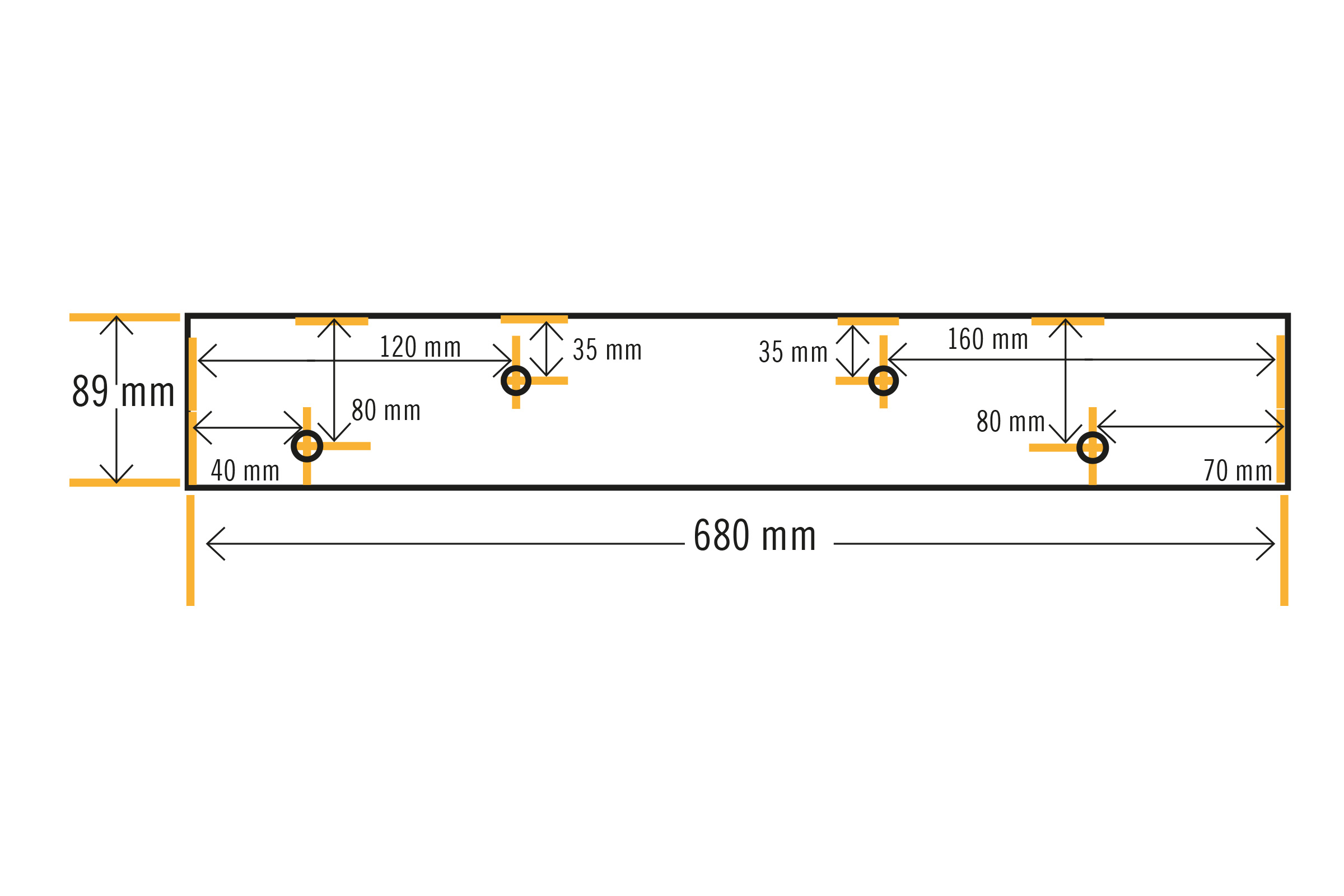

Plank voorboren
09
Markeer vier boorgaten op de lange plank (680 mm) volgens de boorschets en boor ze voor met de voorboor met verzinkboor. Plaats de plank op de legplank, gelijkliggend met de lange kant.
Legplank voorboren en bevestigen
10

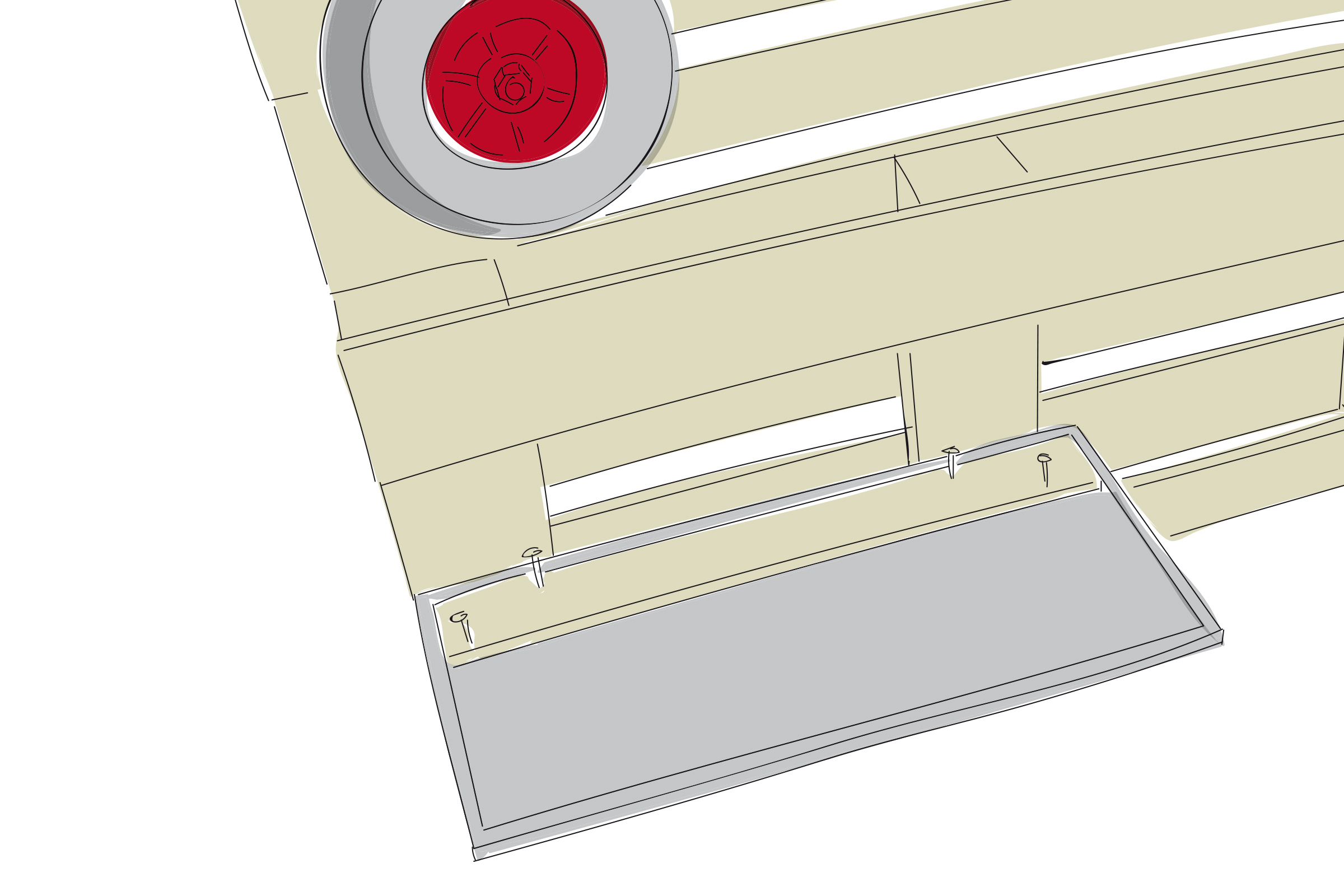

Plaats de legplank aan de binnenkanten van de blokken (bij 1b) gelijkliggend met de korte zijden van de pallet, boor deze met de voorboor met verzinkboor voor (door de boorgaten van de plank) en bevestig vervolgens met vier schroeven (5,0 x 50 mm) aan de onderzijden van de blokken.
Plank bevestigen
11
De korte plank (170 mm) kan je uitlijnen tegen het blok (bij 3b) en het einde van de pallet pm deze vervolgens met een schroef (5,0 x 50 mm) te bevestigen op het blok. Deze plank is bedoeld om de overgebleven plank (385) op neer te leggen. Zie afb. 11.
Plank neerleggen
12

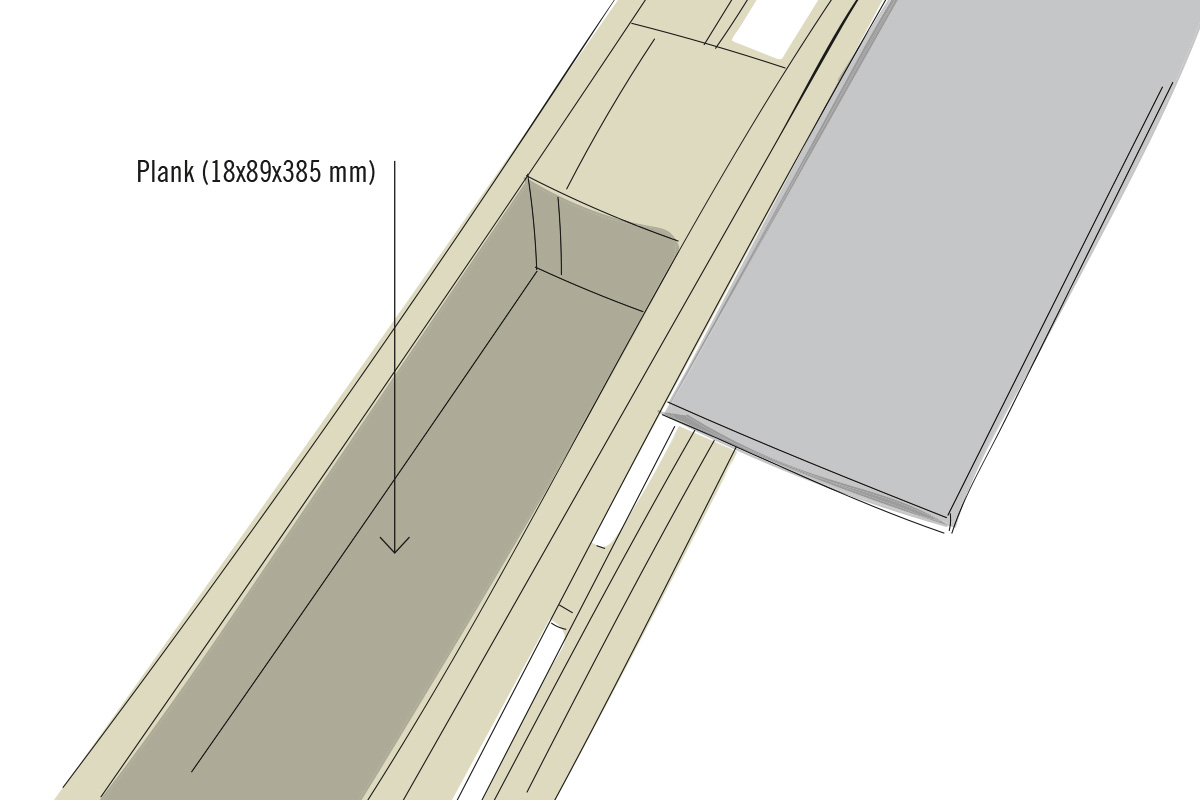

De overgebleven plank (385 mm) boven in de pallet (bij 3a en 3b) neerleggen. Hij ligt dan op de van tevoren bevestigde plank (170 mm) en de legplank
Haken bevestigen
13

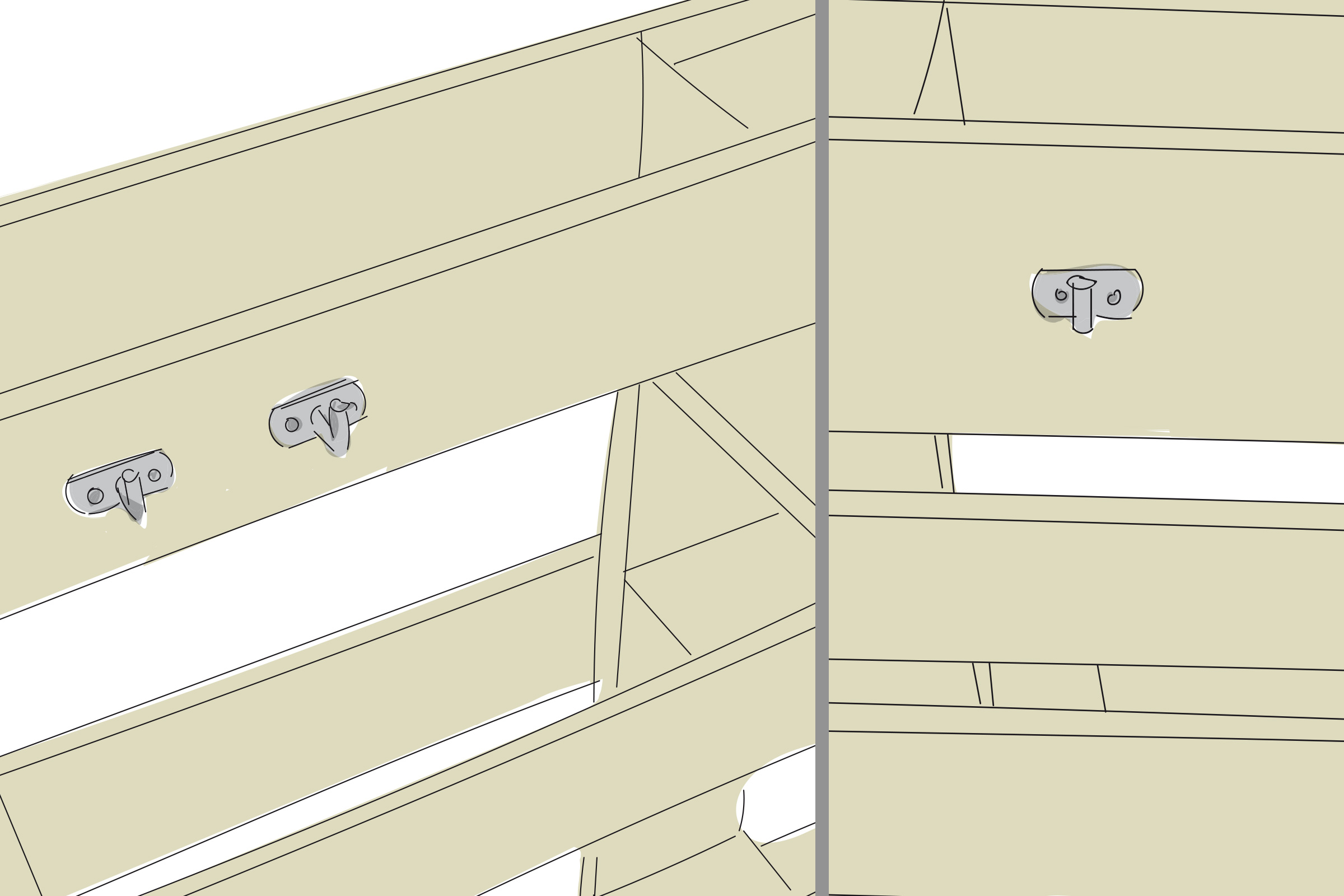

Drie garderobehaken naar wens bevestigen met de bijgevoegde schroeven, bijv. twee stuks bij 3b voor barbecuebestek en één bij 1a voor de asemmer.

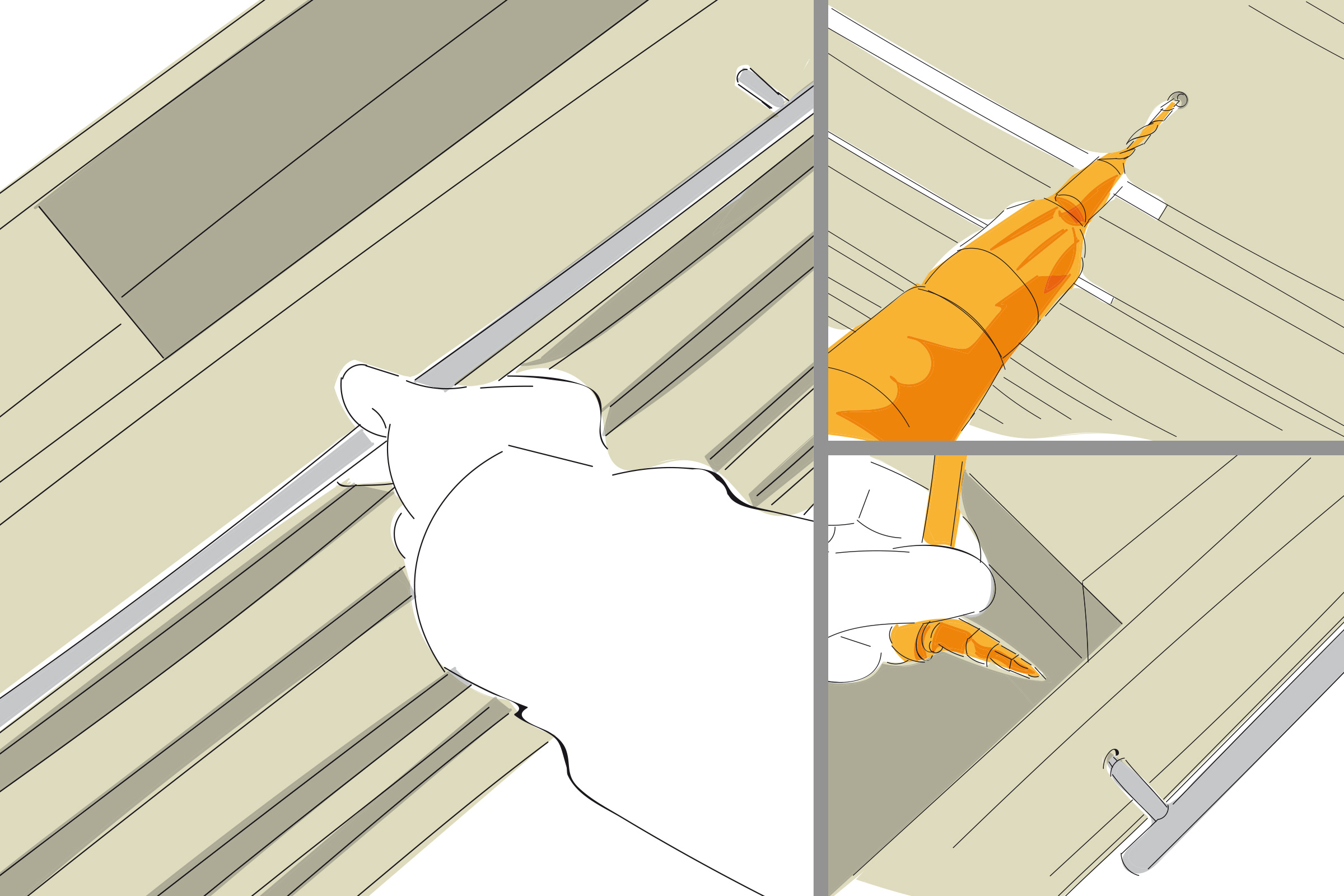

Stang bevestigen
14
Boor de pallet met de voorboor met verzinkboor voor. Bevestig aansluitend de stanggreep naar wens (bijv. bij 3a) met de bijgevoegde schroeven en de dopsleutel. Dat was het alweer! Zet de barbecue maar aan!
Veiligheidsinstructies
- Alle meubelen mogen niet worden gebruikt voor klimmen of gymnastiek. Maak vooral kinderen bewust van het risico om vallen te voorkomen.
- Draag geschikte beschermingsmiddelen voor alle werkstappen.
- Schuur ruw gezaagde oppervlakken vóór het bouwen van meubelen om verwondingen (bijv. splinters) te voorkomen.
- De stalen buizen en de bijbehorende verbindings- en voetdelen zijn slechts meubelonderdelen, daarom is gebruik als steiger of dragende constructie niet toegestaan.
