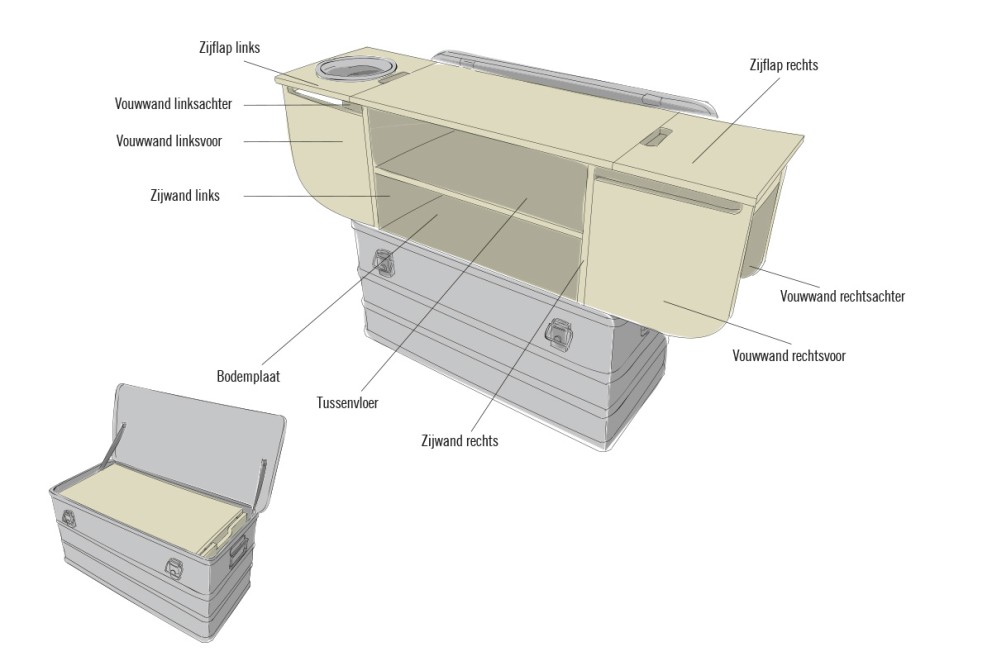

Een mobiele keuken maakt het mogelijk om overal een verrukkelijke maaltijd te bereiden. Deze campingkeuken heeft alles wat je nodig hebt: er is opslagruimte voor je servies, bestek en zelfs voor je BBQ-benodigdheden. Wanneer je hem uitvouwt, onthult hij een handige kookgelegenheid voor kampeerders. Gemaakt van waterdicht en weerbestendig zeefdruk materiaal.
Let tijdens de montage op de aanwijzingen betreffende de ruwe en gladde oppervlakte bij alle zeefdrukplaten!
Mobiele camping keuken bouwen: stap voor stap
Schilderstape op de bodemplaat plakken
02
Op de ruwe kant van de bodemplaat drie stroken schilderstape plakken volgens de schets. Hierop kun je de boorgaten beter aftekenen.
Bodemplaat voorboren
03
Eerst de boorgaten aan de lange zijde markeren volgens de boortekening en voorboren. Door deze boorgaten wordt later de achterwand vastgeschroefd.
Tip
Voor het boren raden we een "voorboor met verzinkboor" aan. Hiermee ontstaat aan het boveneinde van het boorgat een conus die ruimte biedt voor de kop van de schroef. De kop van de schroef steekt daardoor niet uit, en je voorkomt scheuren in het hout!
Bodemplaat voorboren
04
Markeer vervolgens de boorgaten aan de korte zijden volgens de boortekening en boor voor. (De vier boorgaten uit de vorige afbeelding zijn hier niet gemarkeerd voor de duidelijkheid.)
Schilderstape op de achterwand plakken
05
Op de ruwe kant van de achterwand drie stroken schilderstape plakken volgens de schets. Op het schilderstape kunnen de boormarkeringen beter worden aangebracht.
Achterwand voorboren
06
De boorgaten voorboren volgens de boortekening.
Achterwand met bodemplaat vastschroeven
07
De achterwand met de bodemplaat vastschroeven met in totaal vier schroeven (3,5x45 mm).
Schilderstape en boorgaten linker zijwand
08
Op de ruwe kant van de linker zijwand volgens de schets twee stroken schilderstape plakken. Daarop de boormarkeringen aanbrengen. Op de verticaal geplakte schilderstape worden later de boorgaten voor de scharnieren gemarkeerd (stap 10).
Schilderstape en boorgaten rechter zijwand
09
Op de ruwe kant van de rechter zijwand volgens de schets twee stroken schilderstape plakken. Daarop de boormarkeringen aanbrengen. Op de verticaal geplakte schilderstape worden later de boorgaten voor de scharnieren gemarkeerd (stap 10).
Voorboorgaten voor scharnieren prikken
10
Op de ruwe kant van beide zijwanden volgens de schets twee voorboorgaten voor de scharnieren (100x48 mm) prikken.

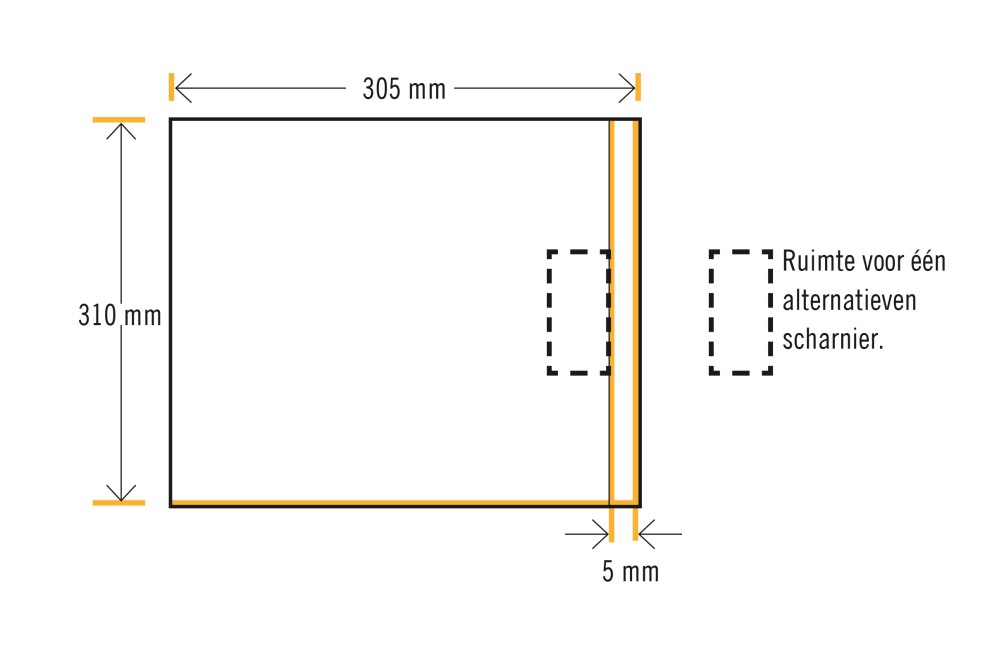

Alternatieve plaatsing van de scharnieren
Als er andere scharnieren worden gebruikt dan die in de handleiding zijn vermeld, markeer dan een lijn met een afstand van 5 mm tot de rand langs de buitenkant van de zijwanden. De voorste klapwanden kunnen later langs deze lijn worden geplaatst en met een ander scharnier worden bevestigd, door de scharnieren rechtstreeks met de zij- en klapwanden te verbinden.
Zijwanden vastschroeven
11
Schroef de zijwanden met elk drie schroeven (3,5x45 mm) van onderen aan de bodemplaat vast - met een afstand van 40 mm tot de buitenrand van de bodemplaat.
Zijwanden vastschroeven
12
Schroef de zijwanden met elk één schroef (3,5x45 mm) vanaf de achterkant aan de achterwand vast – met een afstand van 15 mm tot de buitenrand van de achterwand.
Let op!
De maximale belasting van de zijflappen is 25 kg.
Linker voorste klepdeur voorbereiden voor zagen
13
Plak twee stroken schilderstape op de gladde kant van de linker voorste klepdeur volgens de schets. Lijn de hondenbak uit in de linker onderhoek zodat deze overal gelijk is met de randen en teken met een potlood de radius van de bak over. Teken met het potlood de uitsparing voor de latere greepuitsparing af. Boor overeenkomstig de schets binnen de lijnen met een 10 mm houtboor een gat voor de kleine radius.
Rechter voorste klepdeur voorbereid om te zagen
14
Herhaal stap 13 in spiegelbeeld voor de rechter voorste klepdeur.
Voorste klepdeur zagen
15
Zaag de twee voorste klepdeuren volgens de schetsen 13/14 met een decoupeerzaag op maat.
Linker achterste klepdeur voorbereiden om te zagen
16
Pas schets 13 nu ook toe voor de linker achterste klepdeur.
Rechter achterste klepdeur voorbereiden om te zagen
17
Pas schets 13 in spiegelbeeld toe voor de rechter achterste klepdeur.
Achterste klepdeuren zagen
18
Zaag de twee achterste klepdeuren volgens de schetsen 16/17 met een decoupeerzaag op maat.
Zaagranden schuren
19
Wikkel na het zagen schuurpapier om de handschuurklos en schuur de vers gezaagde randen totdat alle ruwe plekken glad zijn.
Kast uitlijnen
20
Kantel de kast op de achterwand om de achterste klepdeuren te monteren.
Achterste klepdeuren monteren
21
Lijn de linker achterste klepdeur onderaan uit met de achterwand. Plaats twee scharnieren (60x35 mm) volgens de afbeelding bovenaan, onderaan en aan de zijwand uitgelijnd en schroef deze met elk zes schroeven (3,5x16 mm) aan de klep en de achterwand vast. Herhaal deze stap aan de rechterzijde.
Scharnieren voor de voorste klepdeuren aanbrengen
22
Bevestig het scharnier (48x100 mm) met behulp van de voorgeboorde gaten met vier schroeven (3,5x16 mm) op de zijwand. Herhaal deze stap aan de rechterzijde.
Voorste klepdeuren vastschroeven
23
Voor deze stap heb je een helper nodig! Kantel de kast op de bodemplaat. Schroef de voorste linker zijwand onderaan gelijk met vier schroeven (3,5x16 mm) aan het scharnier (100x48 mm) vast. Herhaal deze stap in spiegelbeeld aan de rechterzijde.
Zijflappen zagen
24
Plak schilderstape op beide zijflappen overeenkomstig de schets, teken twee markeringen en boor hier met de boor doorheen. Op deze manier maak je de radiussen voor de greepuitsparingen. Zaag vervolgens met de decoupeerzaag de grepen uit.
Maatschets spoelbakuitsnijding / linker zijflap
25
Voor de volgende stap heb je de maatschets nodig voor de uitsnijding van de spoelbak.
Spoelbakuitsnijding aftekenen
26
Leg de zeefdrukplaat met de gecoate kant naar beneden. Teken aan de achterzijde van de plaat twee lijnen overeenkomstig de maatschets. Lijn de kom uit in het midden tussen de lijnen op de zeefdrukplaat – met een afstand van 10 mm tot de voorkant van de greepuitsparing. Teken met een stift de omtrek in stippellijnen over op de plaat. Teken nu met een afstand van 10 mm een tweede cirkel binnen de eerste cirkel en boor binnen deze tweede cirkel een gat voor het decoupeerzaagblad met een 10 mm houtboor.
Spoelbakuitsnijding zagen
27
Zaag de kleinere, binnenste cirkel uit met de decoupeerzaag. Voer hiervoor het zaagblad van de decoupeerzaag in het voorgeboorde gat en zaag langs de binnenste lijn uit.
Zaagranden schuren
28
Na het zagen, het schuurpapier om het schuurblok wikkelen en de zaagranden schuren totdat alle ruwe plekken glad zijn – indien nodig ook de buitenranden.
Zijflappen aan werkblad monteren
29
Leg de linker zijflap met de kant van de greepuitsparing gelijk aan de korte linkerzijde van het werkblad – beide platen met de ruwe kant naar boven. Lijn twee scharnieren (40x60 mm) zoals afgebeeld precies parallel aan de buitenranden uit; prik de schroefgaten voor en schroef ze vast met elk 6 schroeven (3,5x16 mm). Herhaal deze stap in spiegelbeeld met de rechter zijflap.
Hoeksteun op werkblad monteren
30
Richt een van de drie brede hoeksteunen (70x40x25 mm) in het midden van de lange, achterzijde van het werkblad uit, met een afstand van 15 mm van de rand. (Langgaten naar beneden). Gebruik hiervoor een timmermanshoek. Steek vervolgens de schroefgaten voor.
Hoeksteunen op werkblad monteren
31
Richt de twee overige brede hoeksteunen volgens de afbeelding uit met de langgaten naar beneden – gebruik hiervoor een timmermanshoek om ervoor te zorgen dat de hoeksteunen precies in een rechte hoek staan. Prik de schroefgaten voor en schroef vervolgens alle hoeksteunen vast met elk twee schroeven (3,5x16 mm).
Tussenschot vastschroeven
32
Voor deze stap heb je een helper nodig! Markeer de positie van het tussenschot op de achterwand: 8 mm onder en 8 mm boven de boorgaten. Markeer de hoogte van de boorgaten voor het tussenschot aan de voorkant op de kopse kanten van de zijkanten. Schroef het tussenschot vanaf de achterkant en vanaf de zijkanten vast op de vooraf geboorde boorgaten met in totaal zes schroeven (3,5x16 mm) – let erop dat de schroeven midden in het kopshout terechtkomen.
Campingkeuken monteren
33
Klap het afgewerkte corpus open en plaats het op de geopende kist, plaats vervolgens de kom erin. Let op: eerst de voorste, daarna de achterste klepdeuren openen. Bij het sluiten eerst de achterste, dan de voorste klepdeuren inklappen.
Klepdeuren vastzetten
34
Bevestig de voorste en achterste klepdeuren. Klem daarvoor telkens een vierkant stokje op de uitstekende rand van de bodemplaat tussen de klepdeuren. De keuken is op deze manier extra gestabiliseerd. Nu staat niets een eerste maaltijd in de buitenlucht meer in de weg. Eet smakelijk!
Veiligheidsinstructies
Deze handleiding is met de grootst mogelijke zorg samengesteld, maar kan altijd slechts één mogelijke werkwijze tonen. Schat daarom je eigen vaardigheden realistisch in en zoek bij onzekerheid zeker professioneel advies! HORNBACH is niet aansprakelijk bij verkeerd gebruik van materialen en gereedschappen, alsook bij niet correcte en professionele montage.
Geen van de meubelstukken mag gebruikt worden om op te klimmen of te turnen. Om valongelukken te voorkomen, met name bij kinderen, maak ze bewust van het risico.
Draag bij alle werkzaamheden geschikte beschermingsuitrusting.
Schuur zaagruwe oppervlakken vóór het meubelbouw om verwondingen (bijv. splinters) te voorkomen.
Alle randen dienen idealiter bewerkt te worden met een bovenfrees (frees met een minimale radius van 3 mm). Mocht er geen bovenfrees beschikbaar zijn, dan moet de rand handmatig geschuurd worden tot een minimale radius van 2 mm.
Wordt de campingkeuken op gras of een andere organische ondergrond geplaatst? Zorg dan voor een stabiele en veilige stand door er bijvoorbeeld steenplaten onder te leggen.
Let ook op de gebruiksaanwijzing van de gaskooktoestel.
