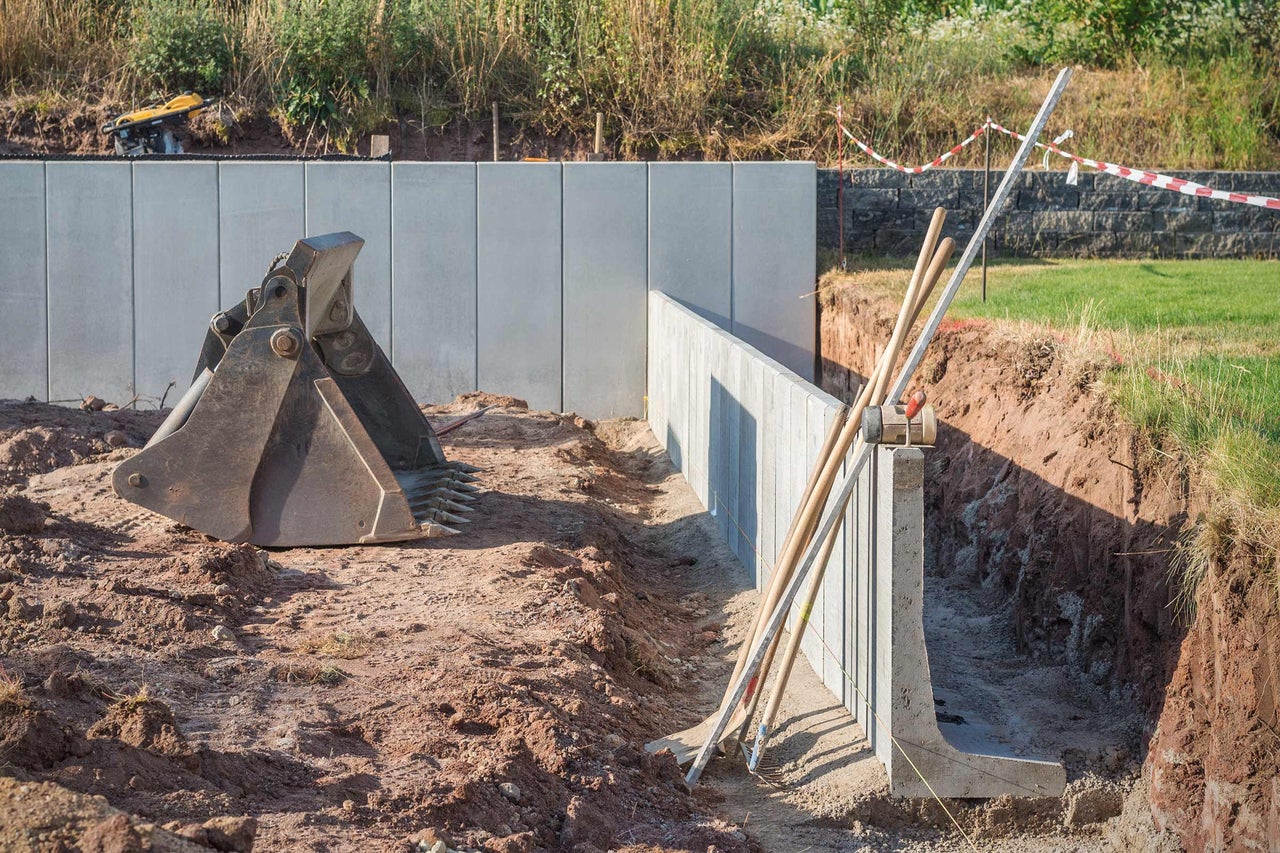

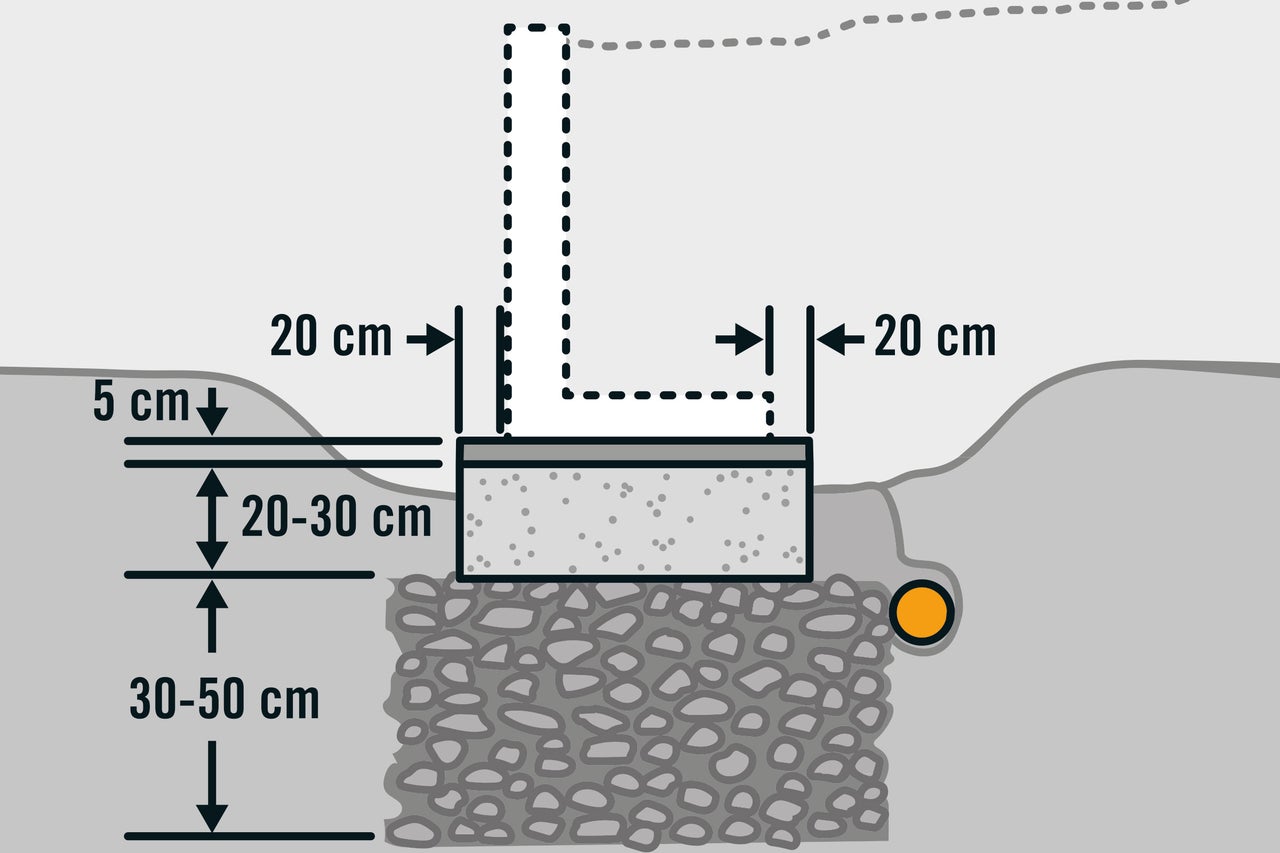

Keerwanden (L-elementen) moeten stevig worden geplaatst. Voor een vorstvrije fundering is een diepte van 80 cm op stabiele grond nodig. Zorg ervoor dat de voet van de keerwand na plaatsing onder het toekomstige bodemniveau ligt. De fundering moet bovendien aan beide zijden 20 cm breder zijn dan de voet van de keerwand, al kan dat lastig zijn bij bouwprojecten dicht bij de perceelsgrens.
Handleiding
Keerwanden leggen
Heb je een helling of talud in je tuin? Geen zorgen! Wij laten je zien hoe je deze stevig kunt maken met keerwanden.
KeerwandenNaar het assortiment!
Dit heb je nodig voor je project
Keerwanden leggen: stap voor stap
Fundering voorbereiden
01
1
De basislaag van grind 0/32
2
Afvoer
3
Betonfundering C 16/20
4
Beddinglaag van tuin- en landschapsbeton C20/25 (korrelgrootte 0/8)
5
Keerwand
12345

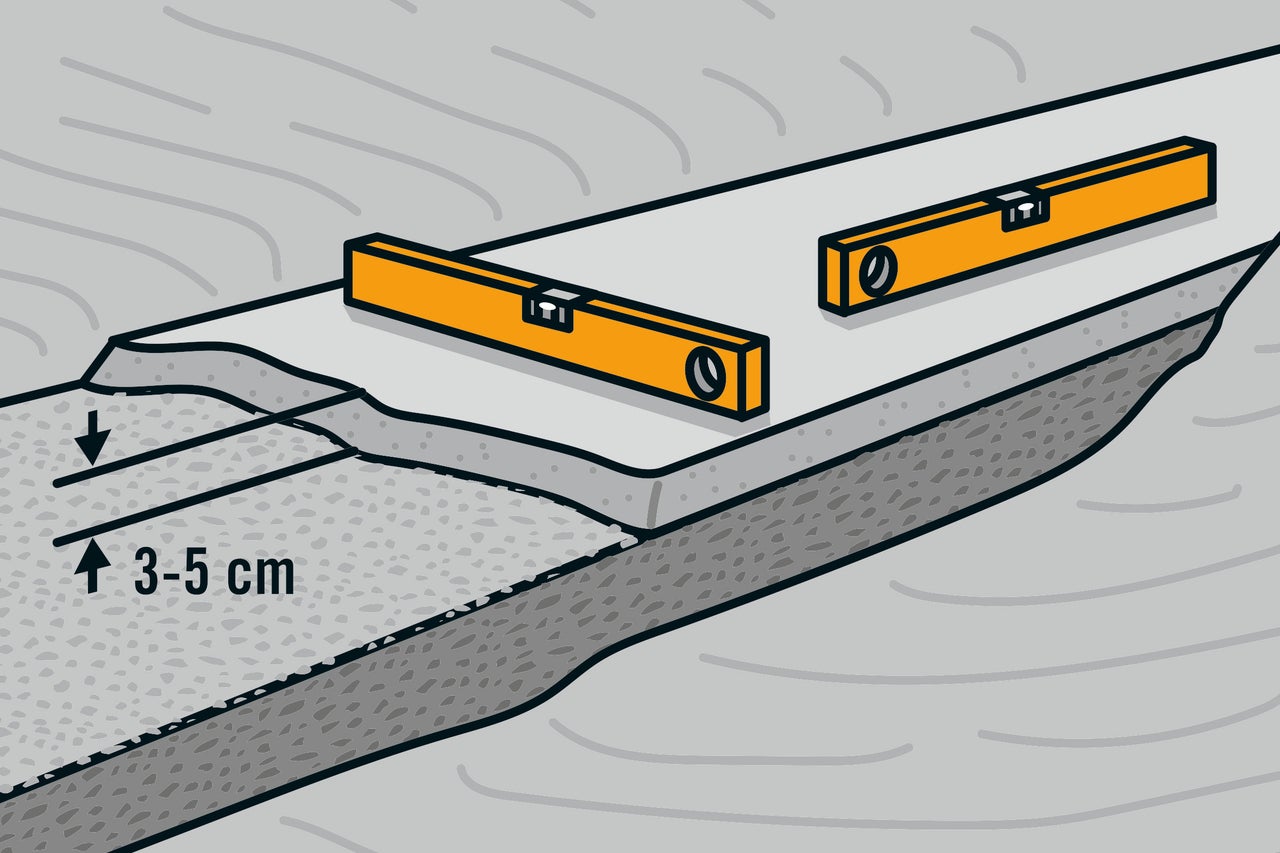

Keerwanden uitlijnen
02
Je moet de keerwanden later netjes parallel en waterpas zetten. Gebruik daarvoor een strak gespannen koord op de juiste hoogte. Is de fundering al klaar en schoon? Dan ga je verder met de beddinglaag, en daarna kun je meteen de keerwanden plaatsen. Meng de beton voor tuin- en landschapsbouw tot een licht vochtige massa, het makkelijkst gaat dat met een mixer in een ronde mortelbak. Breng het beton daarna aan op de fundering en maak het glad.
Keerwanden plaatsen
03
Draag bij de volgende stappen voor je eigen veiligheid een

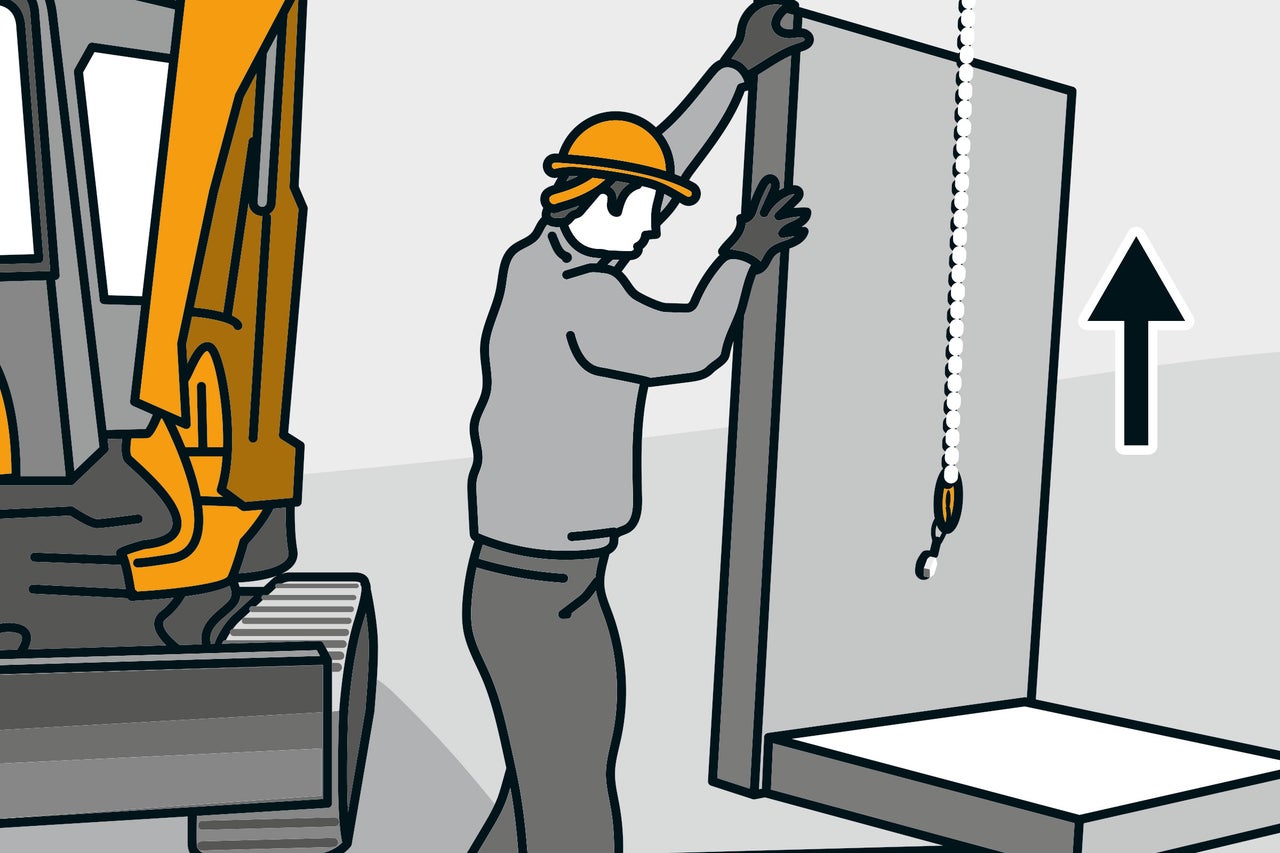

Keerwanden optillen
04
Til de keerwanden voorzichtig op en draai ze naar hun uiteindelijke positie.

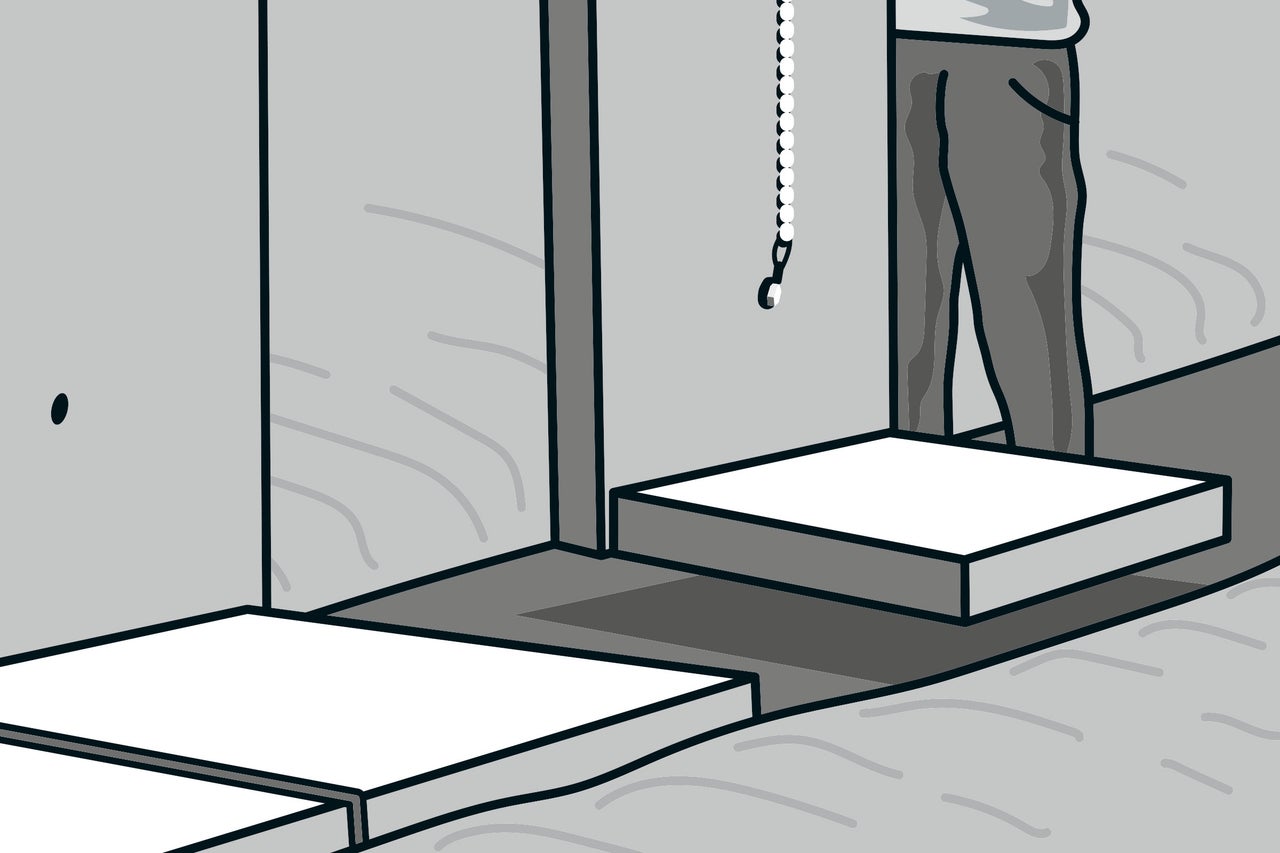

Keerwanden neerzetten
05
Zet de keerwanden voorzichtig neer.

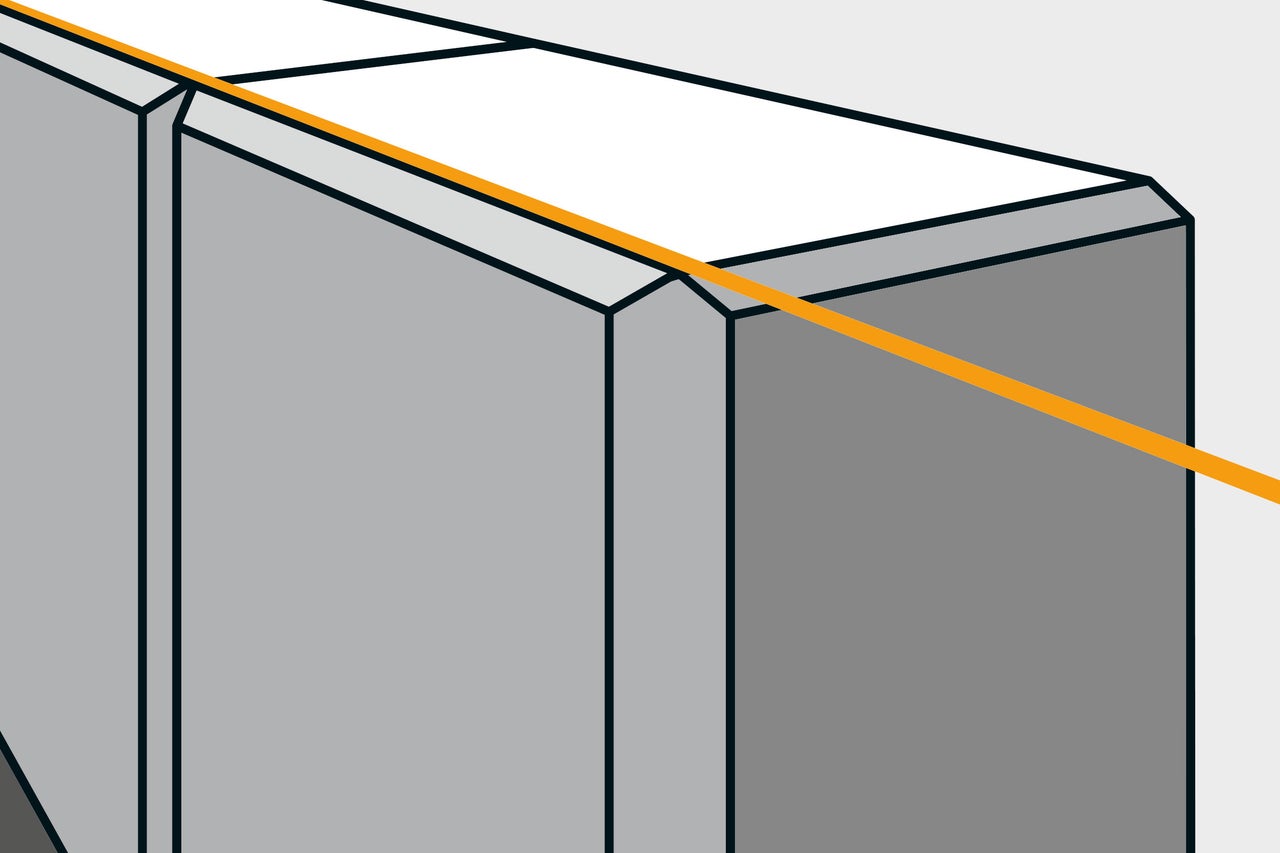

Keerwanden uitlijnen
06
Lijn de keerwanden uit met het gespannen koord. Staat de steun niet op de juiste hoogte? Til hem dan opnieuw op en corrigeer de bedding eronder totdat de steun goed staat. De transportschroef blijft daarna aan de steun zitten voor de volgende stappen.

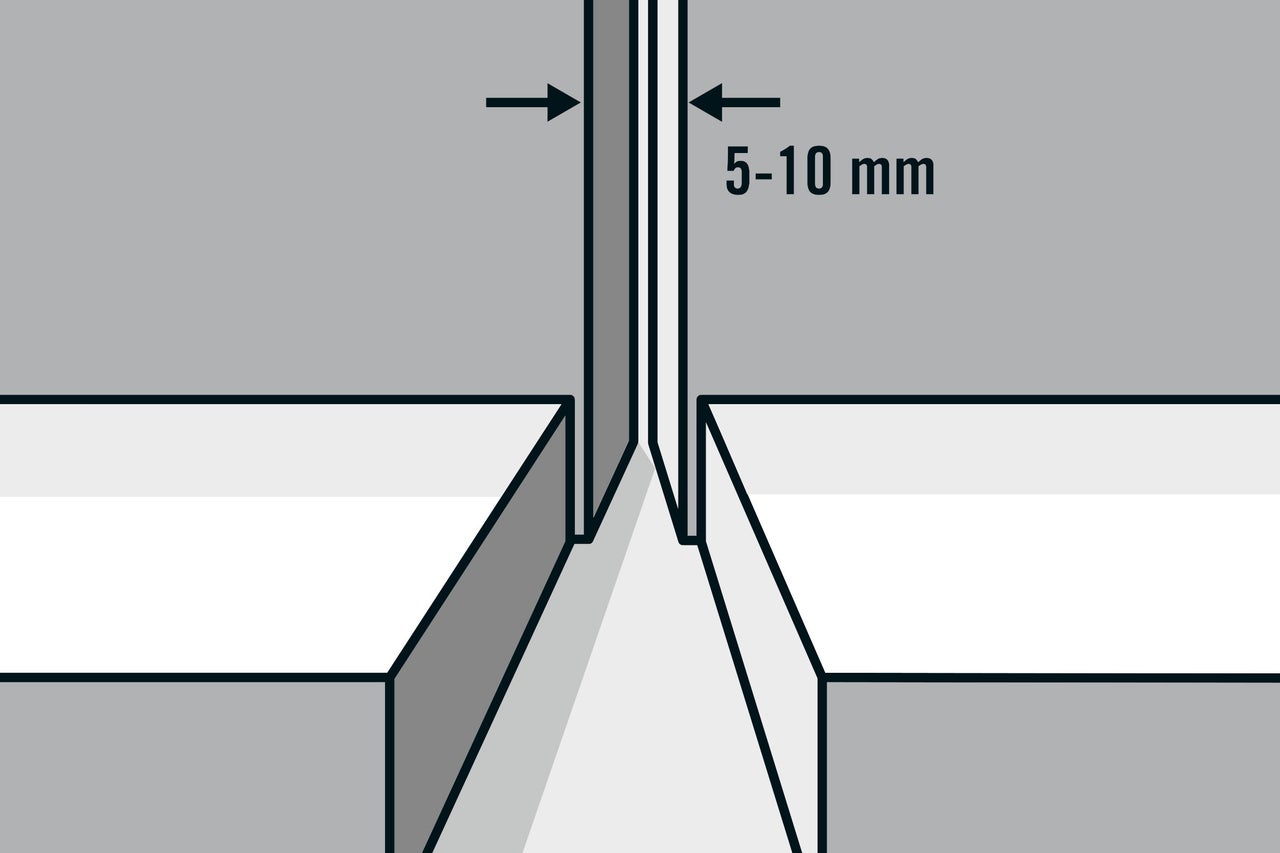

Juiste afstand van de keerwanden
07
Keerwanden worden meestal met een tussenruimte van 5 tot 10 mm geplaatst. Dit voorkomt schade tijdens het plaatsen, vermindert spanningen door temperatuurverschillen en compenseert maattoleranties. De juiste afstand voor jouw hoeksteunen kun je vinden in de technische documentatie van de fabrikant. De voet van de keerwanden is iets smaller dan het verticale gedeelte. Hierdoor kan de steun beter in de beddinglaag worden geplaatst en is het later eenvoudiger om de aarde aan te vullen. Bovendien zijn kleine correcties aan het verloop van de muur mogelijk.

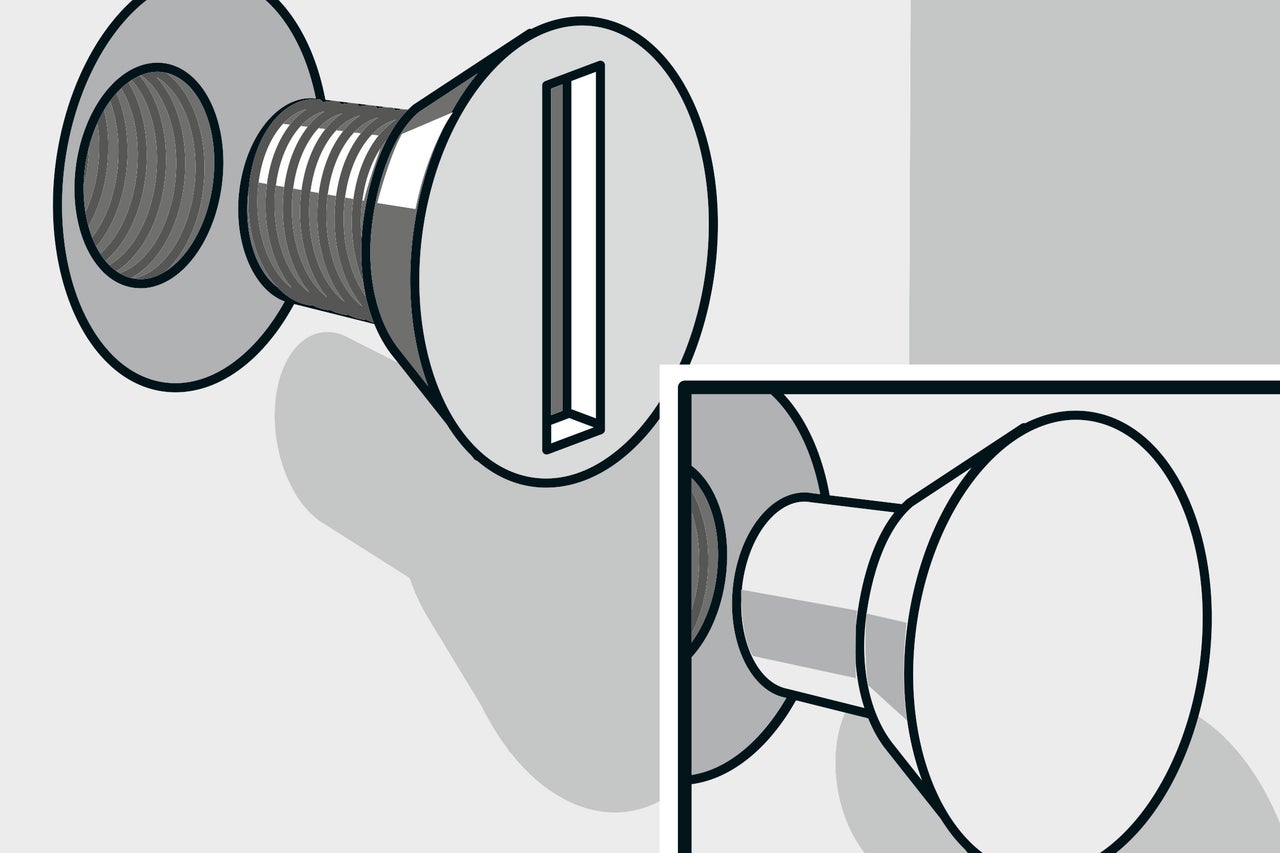

Bevestiging van de transportschroef losmaken
08
Staat de keerwand netjes uitgelijnd op zijn plek? Maak dan nu de bevestiging van de transportschroef los. Je hebt de schroef en de lus daarna nodig voor de volgende steun. Sluit het open schroefdraad af met een afdekschroef van roestvrij staal of plak er een sluitstop van beton in. De juiste werkwijze voor jouw keerwanden staat in de technische documentatie van de fabrikant.

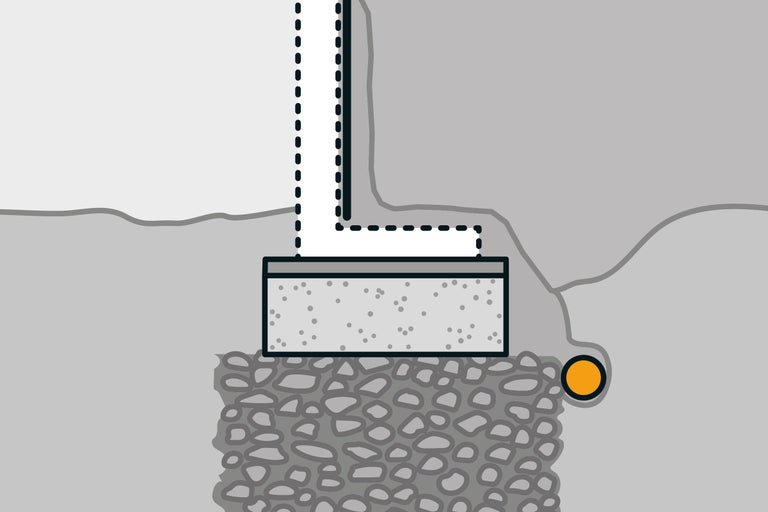

Afwerking
09
Om te voorkomen dat er aarde door de voegen tussen de keerwanden dringt, worden de voegen afgedicht met 25 cm brede bitumen-muurafdichtingsstroken. Bevestig de stroken met montagekit op de steunen. Er mag geen water blijven staan tussen de hoeksteunen en de achtervulling; ook mogen zich daar geen ijslenzen vormen. Daarom wordt er een filterlaag aangebracht, bijvoorbeeld van drainagegrind. Voor het achtervullen zijn grind-zandmengsels of steenslag 0/45 geschikt.
1
Bitumen wandbarrière
2
Filterlaag, bijvoorbeeld van drainagegrind
3
Opvulling, bijvoorbeeld van puin
123

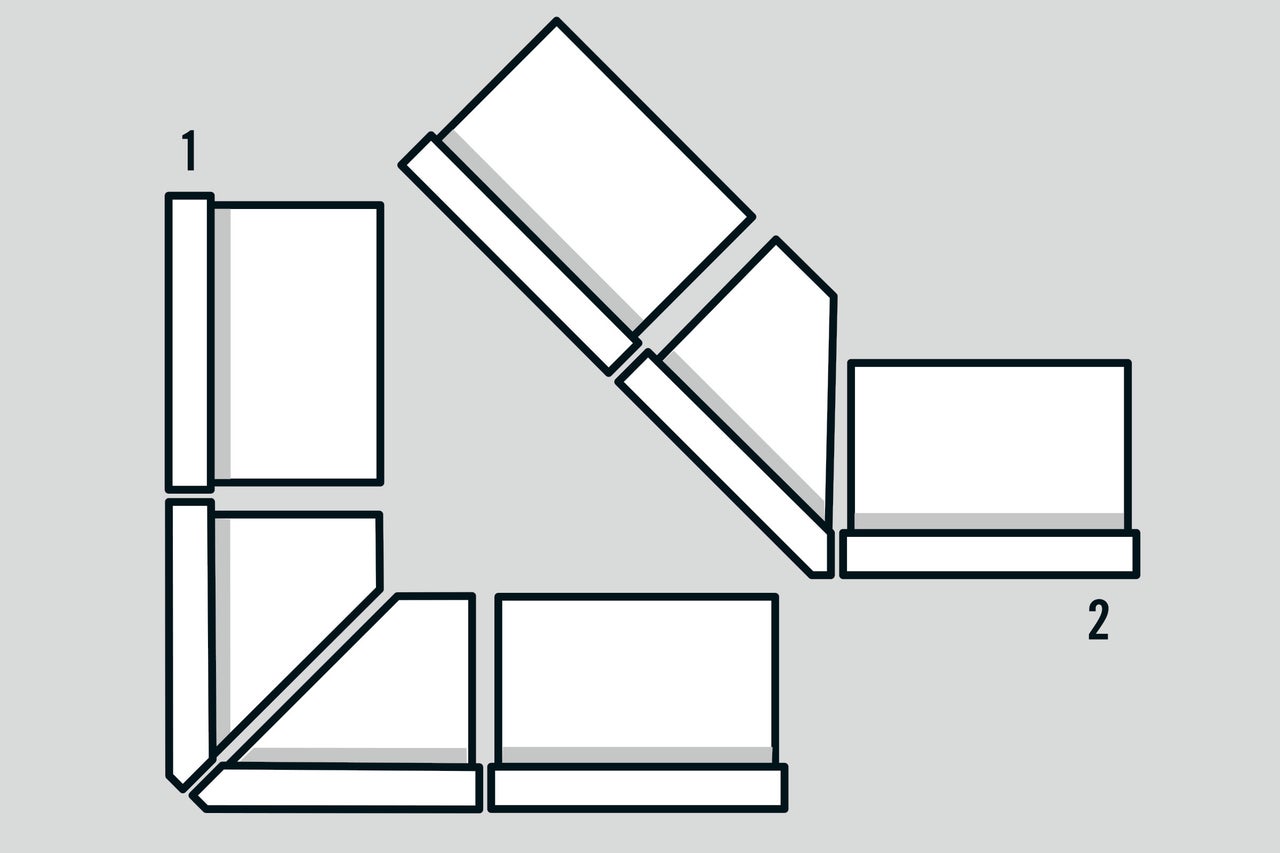

Varianten met hoeken
10
Ook hoeken kunnen worden gerealiseerd met keerwanden. Afhankelijk van de fabrikant zijn er hoekdelen verkrijgbaar met een hoek van 90°, maar ook met een hoek van 135°. Wordt een hoek in een rechte hoek (90°) opgebouwd uit twee hoekdelen van 135°, dan kan het verloop van de muur op zulke hoeken makkelijker worden gecorrigeerd. Een hoek met een stompe hoek wordt gevormd met een hoekdeel van 135°. Verstevig de hoeken door deze royaal met beton op te vullen.
- 90°-hoek (rechte hoek) opgebouwd uit twee hoekdelen van elk 135°.
- Hoek met stompe hoek opgebouwd uit een hoekdeel van 135°.
