Gereedschapswand en uitklapbaar werkblad maken
Fijn klussen begint met een efficiënt ingerichte werkplek. Jouw werkplaats is dé plek waar jouw klushart sneller gaat kloppen. Wil je deze efficiënt inrichten met een zelfgemaakte gereedschapswand én uitklapbaar werkblad? Lees dan snel verder en volg het stappenplan.
Eerstvolgende ProjectShow in jouw vestigingBekijk het hier!
De instructies voor werkplaats inrichten zijn opgebouwd in verschillende onderdelen.
Je vindt het benodigde gereedschap en de materialen per onderdeel.
Gereedschapswand onderdelen:
Alles voor het werkblad:
Voorbereiding
Voordat je gaat beginnen aan de gereedschapswand is het handig om eerst het volgende in kaart te brengen:
- Inventariseer welk gereedschap je allemaal hebt en welke items je een plek wilt geven aan de gereedschapswand.
- Is de wand waar je de gereedschapswand aan wil hangen stevig genoeg? De muur moet voldoende sterk zijn om het systeem inclusief materialen en gereedschap te kunnen dragen. Kijk ook, voor je gaat boren, of er op die plekken geen leidingen, elektriciteitsdraden of andere zaken in de muur zitten.
- Als je hebt uitgekozen waar de wand moet komen, welk gereedschap je hieraan wilt hangen en de gewenste maten weet, ga je het materiaal verzamelen. Voor het zagen van de grote stroken verwijzen we je graag naar de zaagservice in onze vestiging. Scheelt jou weer!
- Als je het zelf handmatig wil doen, gebruik dan bijvoorbeeld deze invalcirkelzaag.
Accu schroefboormachine
De gereedschapswand - het ophangsysteem
Dit heb je nodig voor je project
Benodigde materialen en gereedschap voor het ophangsysteem van de houten gereedschapswand zijn:
Materiaal
- Multiplex 18mm – 1x (6 x stroken zagen van 100mm x 1600mm)
- Schroeven
Gereedschap
Tips
- Let op: de genoemde afmetingen zijn geschikt voor onze voorbeeldwand. De afmetingen zijn naar wens aan te passen aan jouw ruimte.
- Gebruik altijd de juiste oor en oogbescherming als je gaat zagen. Veiligheid staat voorop!
- Kijk in de schuur wat voor afvalhout je hebt liggen. Kun je hout hergebruiken, doe dan dan vooral.
Het ophangsysteem maken: stap voor stap
De gereedschapswand in ons voorbeeld is 1.49m hoog en 1.60m breed.
(punt 1 t/m 3 is alleen van toepassing als je niet voor de zaagservice kiest)
Zagen van het multiplex met de handcirkelzaag
01
- Teken 6 stroken af op een breedte van 10cm.
- Zaag nu 6 stroken van 10cm breed. Dit doe je met de handcirkelzaag. De geleider helpt je rechte stroken te zagen, Zaag, dus alleen wat je nodig hebt om de 5cm latten op de muur en de ‘haken’ voor de achterkant van de houders te bevestigen.)
Je begint hier als je gebruik hebt gemaakt van onze zaagservice!
Met de 6 stroken van 10cm die HORNBACH voor je op maat heeft gezaagd maak je in totaal 12 latten. 11 latten worden gebruik voor het systeem zelf. Uit de 12e strook haal je voldoende hout voor de ‘haken’ die je aan de achterkant die op de houders gaat bevestigen. De rest van de grote multiplex plaat gebruik je voor het maken van de houders.
Omdat het ophangsysteem in elkaar valt, gaan we de latten en houders in een hoek van 45 graden zagen. Dit doe je als volgt:
- Zet de tafelcirkelzaag in een hoek van 45 graden.
- Zaag de stroken in een hoek van 45 graden, gemeten van het midden.
TIP: Zaag een strook eerst een klein stukje in en meet na of de zaag goed is afgesteld.
- Zaag een blokje van 7cm resthout. Dit wordt een afstandsblokje.

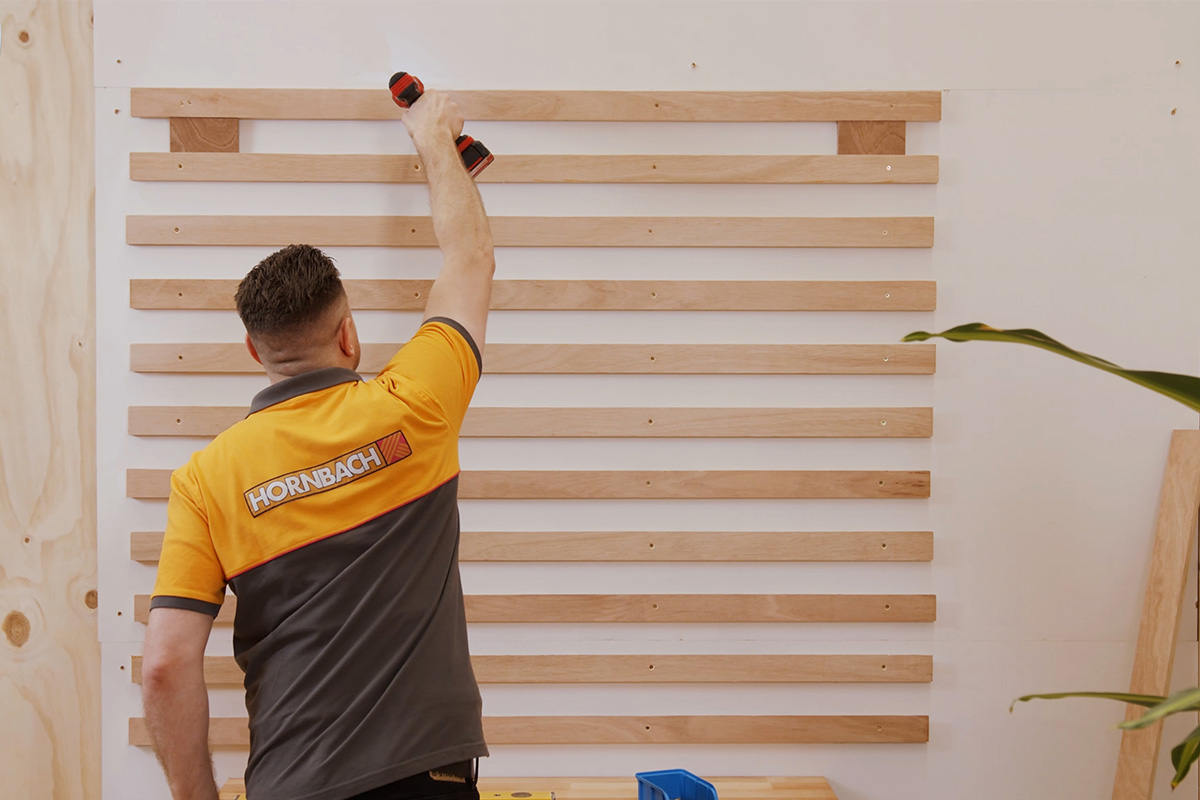

Systeem bevestigen op de wand
02
- Start met het voorboren van de gaten en gebruik daarna de verzinkboor hierdoor vallen je schroeven straks weg in de lat.
- Plaats de eerste strook met een waterpas op de muur. Maak eerst één kant vast en gebruik de waterpas voordat je de andere kant vastschroeft. Werk van onder naar boven en maak gebruik van het afstand blokje van 7cm om overal de juiste afstand te houden en snel te werken.
- Ga zo verder tot je de 11 stroken boven elkaar aan de muur hebt bevestigd. Je houdt de 12e strook over om de ‘haken’ te maken die aan de achterkant in het systeem vallen.
Machinehouder maken
Dit heb je nodig voor je project
We gaan nu een gereedschapshouder maken voor 4 machines (geschikt voor bijvoorbeeld schroefboormachines). Dit maken we van de 18 mm multiplexplaat die we over hebben.
Materiaal
- Multiplex 18mm - het deel dat we over hebben van het ophangsysteem.
- Schroeven
Gereedschap
- Tafelzaag
- Accu klopboor-/ schroefmachine incl. accu
- Verzinkboor

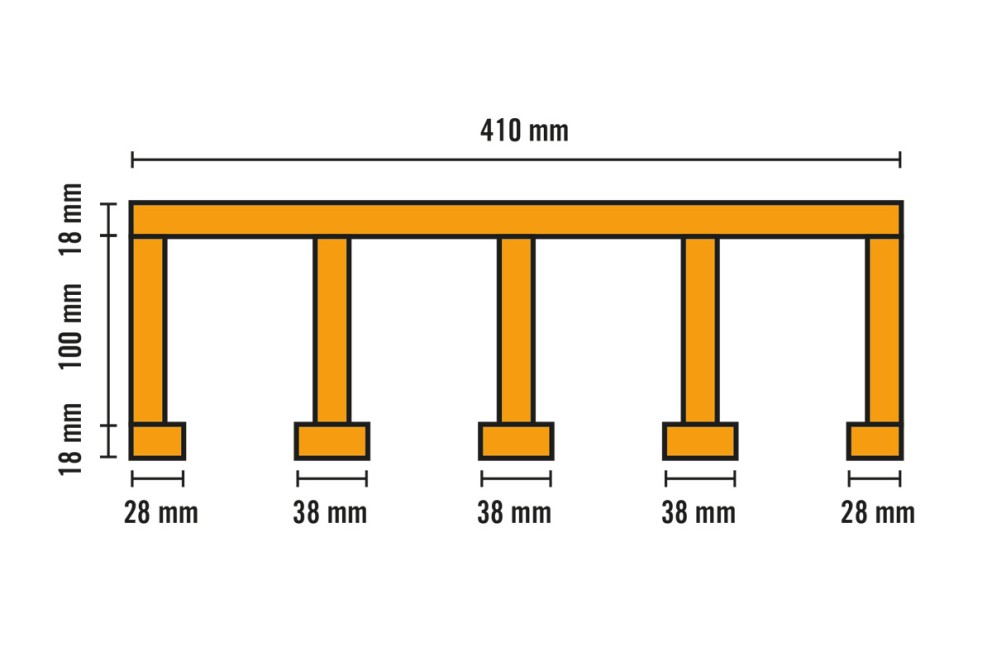

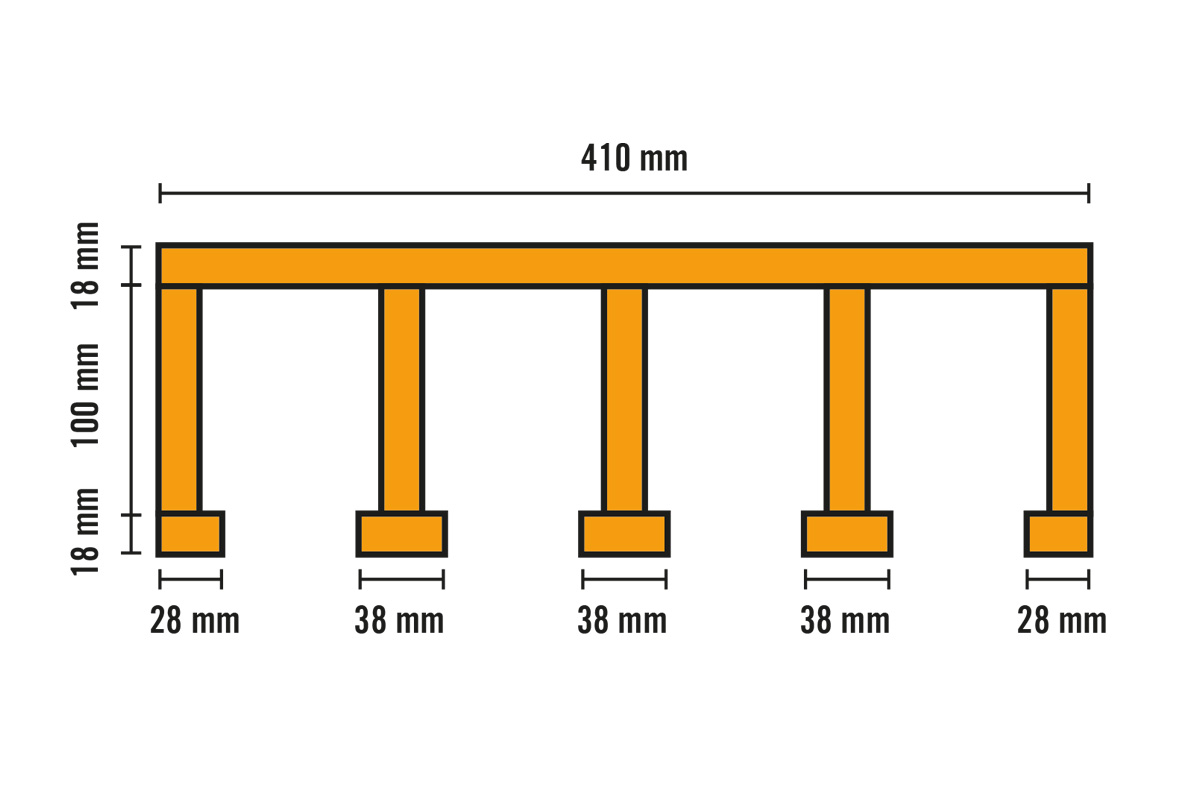

Zaaglijst
- 1x Bovenkant houder 410mm x 200mm (l x b)
- 5x Staanders – 200mm x 100mm (l x b)
- 3x Midden liggers – 200mm x 38mm (l x b)
- 2x Zijliggers – 200mm x 28mm (l x b)
- 1x Achterkant – 410mm x 136mm (l x b)
- 1x Haak – 380mm x 50mm (l x b)
Machinehouder maken: stap voor stap
Zagen en boren
01
- Zaag alle onderdelen van de zaaglijst op maat.
- Nu kunnen we alle onderdelen in elkaar gaan zetten.
- Boor de gaten voor en pak daarna de verzinkboor zodat de schroeven mooi worden weggewerkt in de latten.
Bevestigen
02
- Bevestig de staanders met schroeven aan de bovenkant van de houder. Hanteer steeds een gelijke afstand ertussen.
- Aan de onderkant van de buitenste staanders bevestig je de zijliggers. Opnieuw met schroeven.
- De middenliggers bevestig je aan de overige staanders.
- Bevestig nu de achterplaat aan de achterkant van de houder.

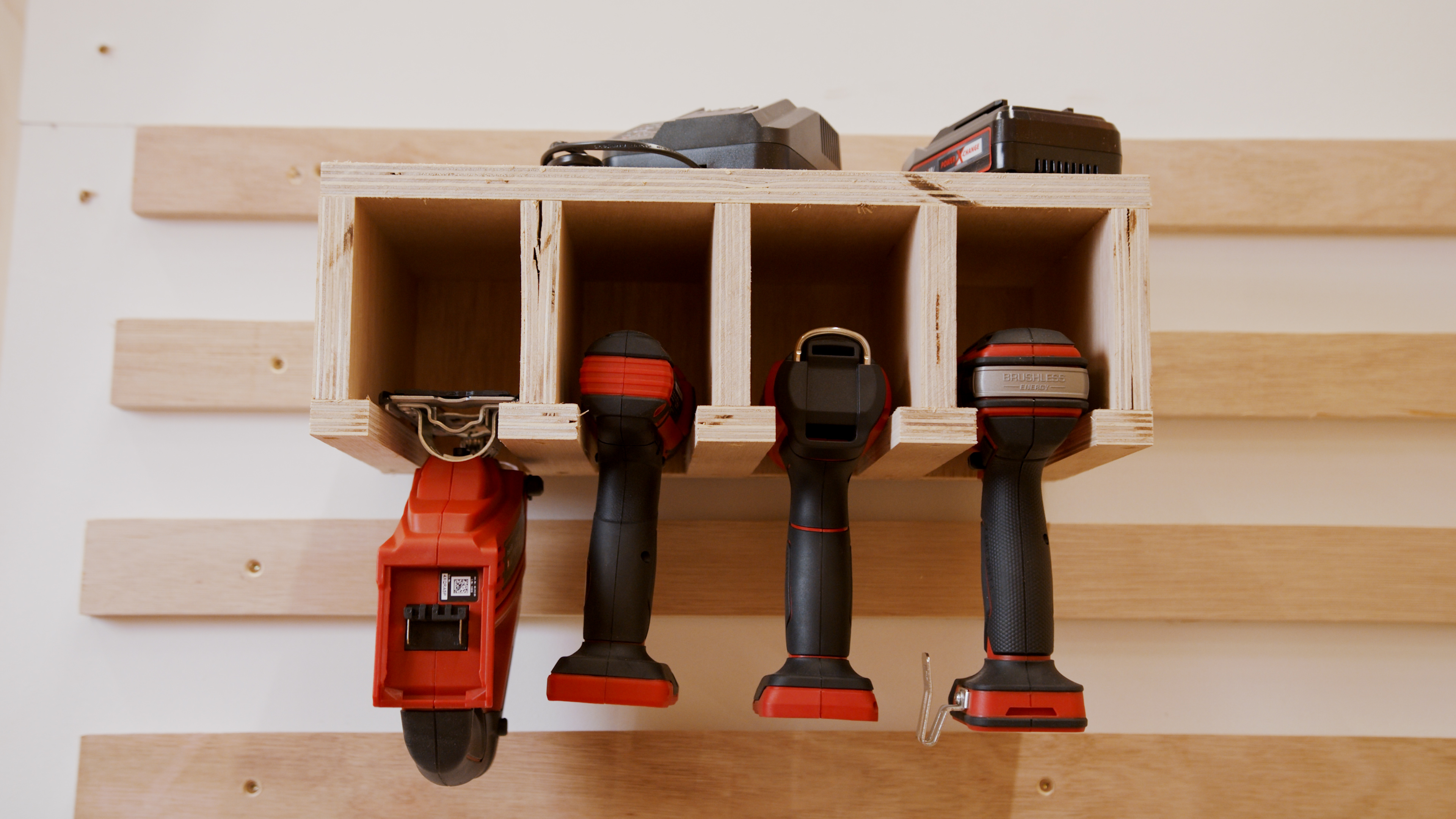

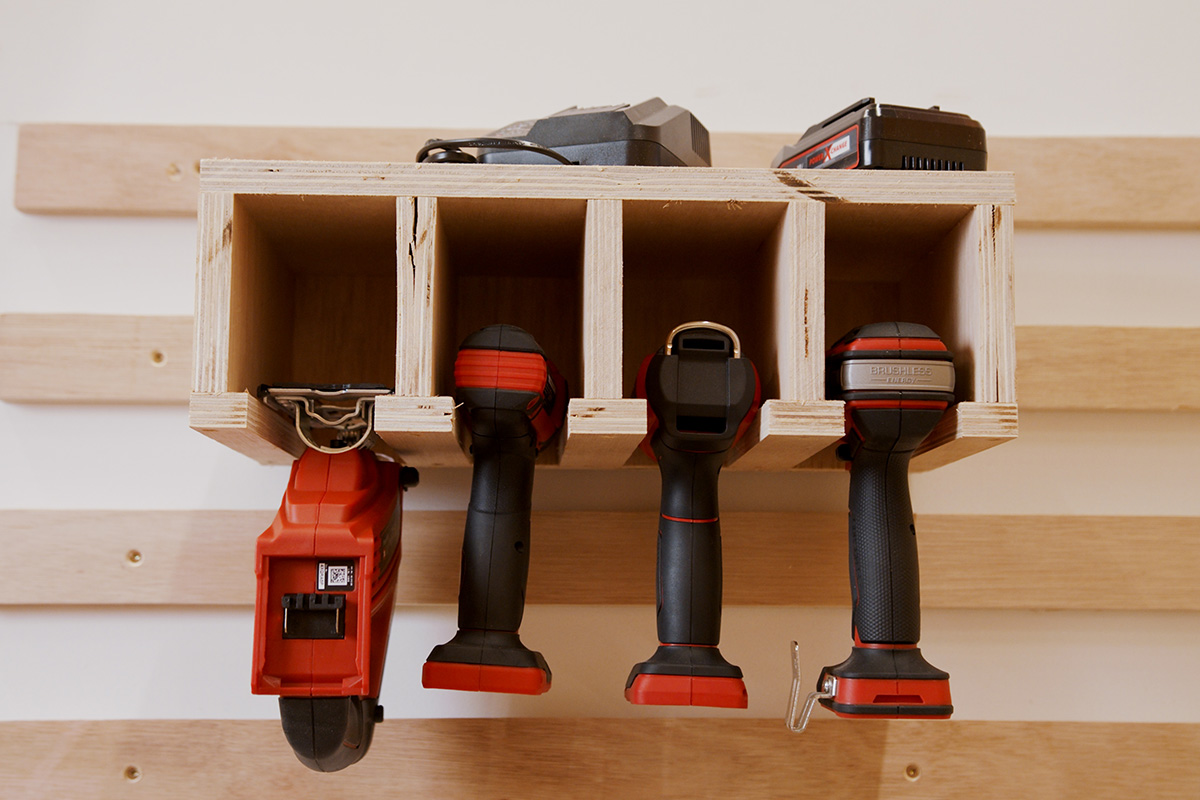

- Schroef als laatste stap de ‘haak’ aan de achterkant, hiermee valt de houder straks in het systeem. Je houder voor 4 machines is nu gereed!

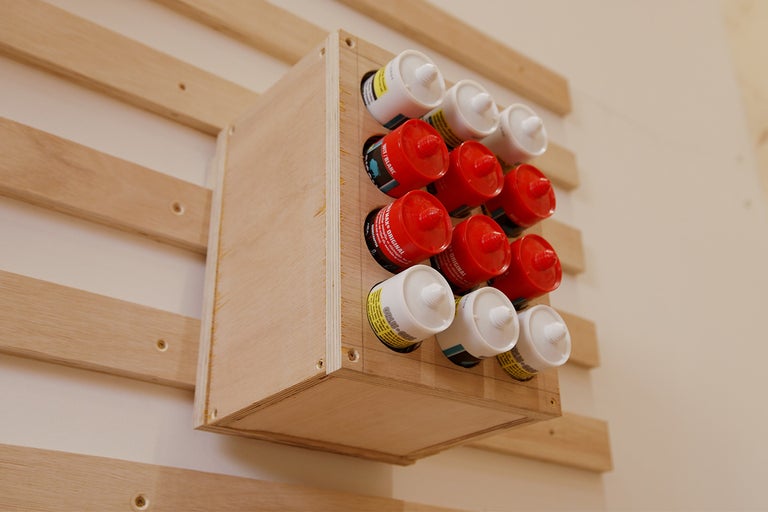

Kitspuithouder maken
Montagekit, sanitairkit of een andere soort kit; menig klusser heeft meerdere exemplaren in zijn/haar werkplaats liggen. De hoogste tijd om een houder te maken voor al jouw verschillende kitsoorten! Net als bij de andere houders gebruiken we nog steeds dezelfde multiplexplaat van 18 mm. In totaal maken we een houder waar 12 kitspuiten in kunnen.
Maar je kunt het natuurlijk zo groot maken als je wilt!
Dit heb je nodig voor je project
Materiaal
- Multiplex 18mm (1x)
- Schroeven
- PVC-Buis van 60mm
Gereedschap
Zaaglijst
- 2x Bovenkant houder afm. 180 x 160mm (l x b)
- 2x Zijkant afm. 280 x 160mm (l x b)
- 2x Voorkant en achterkant afm. 280 x 218mm (l x b)
- 12x PVC-buis afm. 60 x160mm (Ø x l)
Kitspuithouder maken: stap voor stap
Aftekenen en voorboren
01
- Zaag alle planken en PVC buisjes volgens de maten in de zaaglijst.

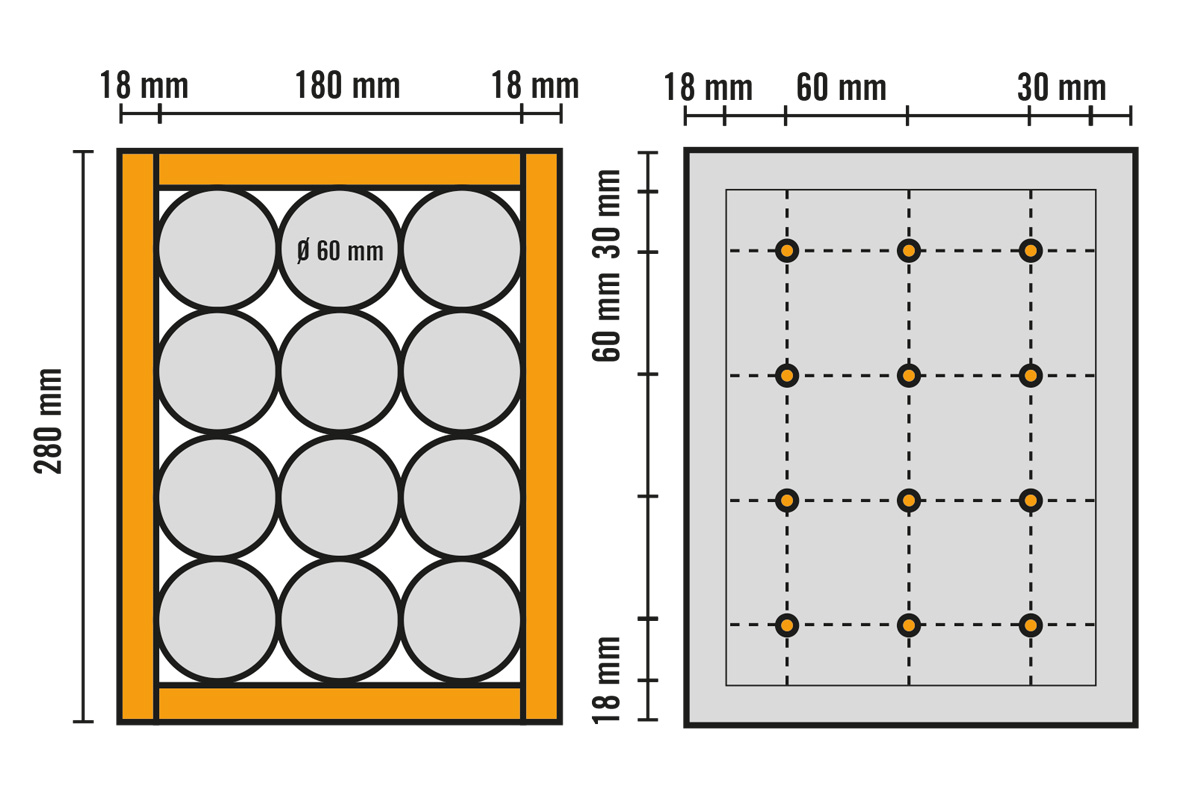

- Teken op de voorkant van de plaat aan alle zijden, op 18 mm van de rand, een lijn.
- Teken vanaf de 18 mm lijn een strook af van 30 mm. Doe dit aan elke zijde.
- Teken daarna nog een lijn op 90 mm van de 18 mm lijn, zodat je rasters van 60 x 60 mm krijgt.
- Plaats de voorkant met een lijmklem vast aan de werkblad.
- Zaag gaten van 54 mm op de plekken waar de lijnen elkaar kruisen.
- Boor weer eerst de gaten voor en pak daarna de verzink- boor. Zo komen de schroeven er mooi in te vallen.
In elkaar zetten en bevestigen
02
- Zet alles behalve de voorkant aan elkaar vast met de schroeven.
- Plaats de 12 PVC-buisjes aan de binnenkant van het frame.
- Hierna bevestig je de voorkant met schroeven. Je hebt nu een dicht kastje gemaakt.
- Schroef als laatste stap de ‘haak’ aan de achterkant, hiermee valt de houder straks in het systeem.
- De houder is nu klaar! We hangen deze weer op aan onze gereedschapswand.
TIP! Let op dat de schroeven niet te lang zijn.

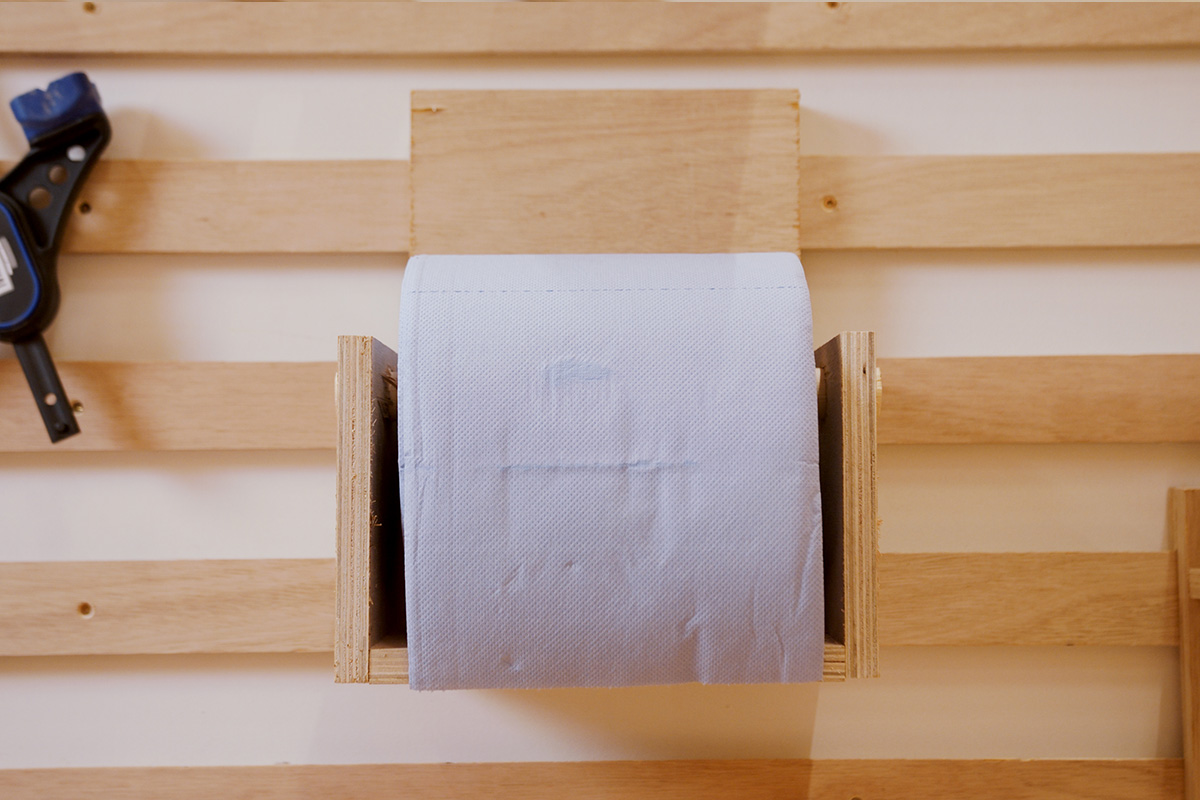

Rolhouder maken
Tijdens het klussen komt het vaak voor dat je handen vies worden van verf, lijm, stof of iets anders. Het is dan ook ontzettend handig als je poetspapier in de buurt hebt om je handen schoon te maken. We gaan hier een rolhouder voor maken.
Dit heb je nodig voor je project
Materiaal
- Multiplex 18mm (1x)
- Schroeven
- Ronde stok
- Poetspapier
Zaaglijst
- 2x Zijkant afm. 218 x 175mm (l x b)
- 1x Achterplaat afm. 240 x 350mm (l x b)
- 1x Bodem afm. 240 x 200mm (l x b)
- 1x Ronde stok afm. 300mm (l)
- 1x Haak afm. 240 x 50mm (l x b)
Rolhouder maken: stap voor stap
Zagen en in elkaar zetten
01
- Net als bij de andere houders gaan we weer aan de slag met het zagen van de houders. De afmetingen die wij gebruikt hebben staan weergegeven in de zaaglijst hierboven.
- Maak de bodem aan de achterplaat vast en bevestig de zijkanten aan het geheel.
- Met de gatenzaag maak je aan de twee zijkanten een rond van 29mm.
- Schuif de ronde stok door de gaten.
- Schroef als laatste stap de ‘haak’ aan de achterkant vast, hiermee valt de houder straks in het systeem.

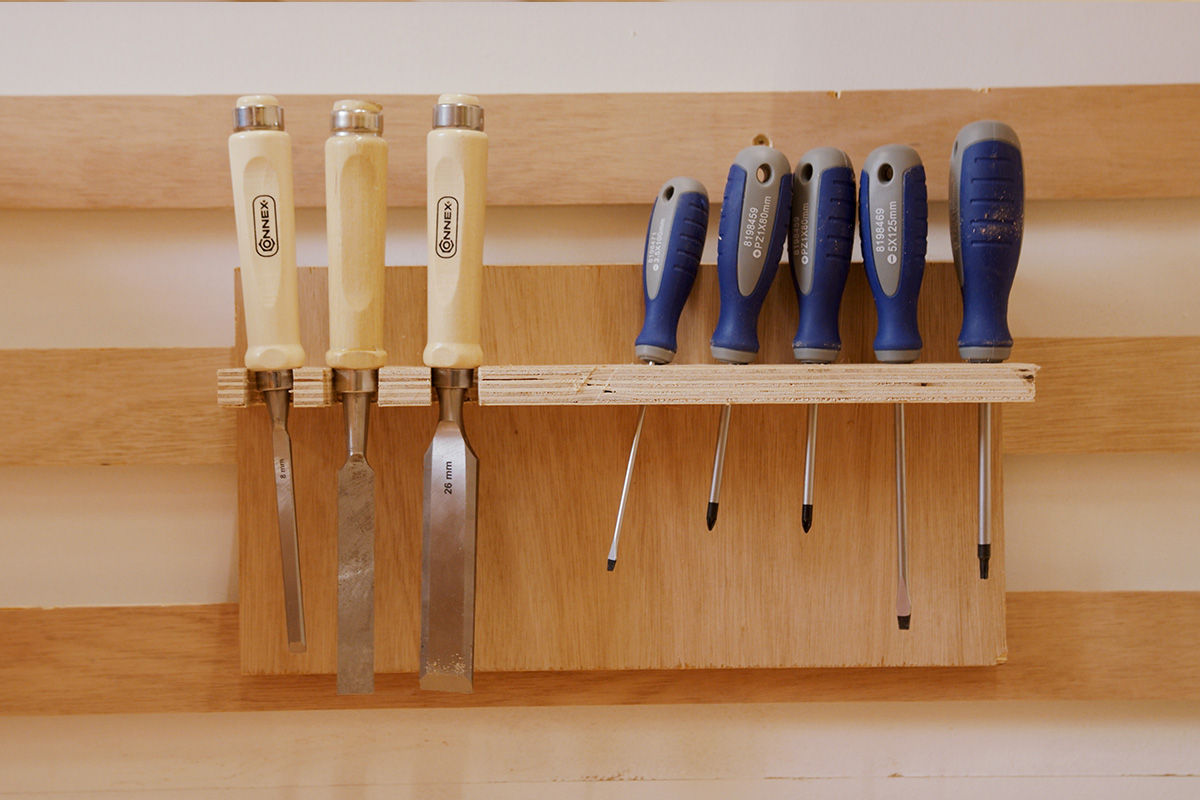

Schroevendraaier en beitelhouder maken
De gereedschapswand begint zich al aardig te vullen. Twee van de meest gebruikte gereedschappen zijn toch wel de schroevendraaier en de beitel. Van kruiskop tot platte schroevendraaier en van grote- tot kleine beitel.
Het is dus superhandig als je deze gesorteerd kunt ophangen, zodat jij in één oogopslag de juiste te pakken hebt. We gaan aan de slag met de laatste houder!
Dit heb je nodig voor je project
Materiaal
- Multiplex 18mm (1x)
- Schroeven
Gereedschap
Zaaglijst
- 1x Achterkant afm. 400 x 200mm (l x b)
- 1x Houder afm. 400 x 60mm (l x b)
- 1x Haak voor achterkant afm. 400 x 50mm (l x b)
Schroevendraaier en beitelhouder maken: stap voor stap
Zagen en boren
01
- Het op maat zagen van de onderdelen (zie zaaglijst hierboven) is weer de eerste stap.
- Tel het aantal schroevendraaiers en beitels die je wilt ophangen.
- Boor in de houder het benodigde aantal gaten van 8mm, hier komen je schroevendraaiers en beitels straks in. Plaats de gaten op gelijkmatige afstand van elkaar.
Bevestigen
02
- Als de gaten geboord zijn, kunnen we met de tafelzaag de sleuven zagen.
- Schroef de houder op 1/3e vanaf de bovenkant. Op deze manier vallen de handvaten van het gereedschap goed in de houder.
- Schroef als laatste stap de ‘haak’ aan de achterkant, hiermee valt de houder straks in het systeem.

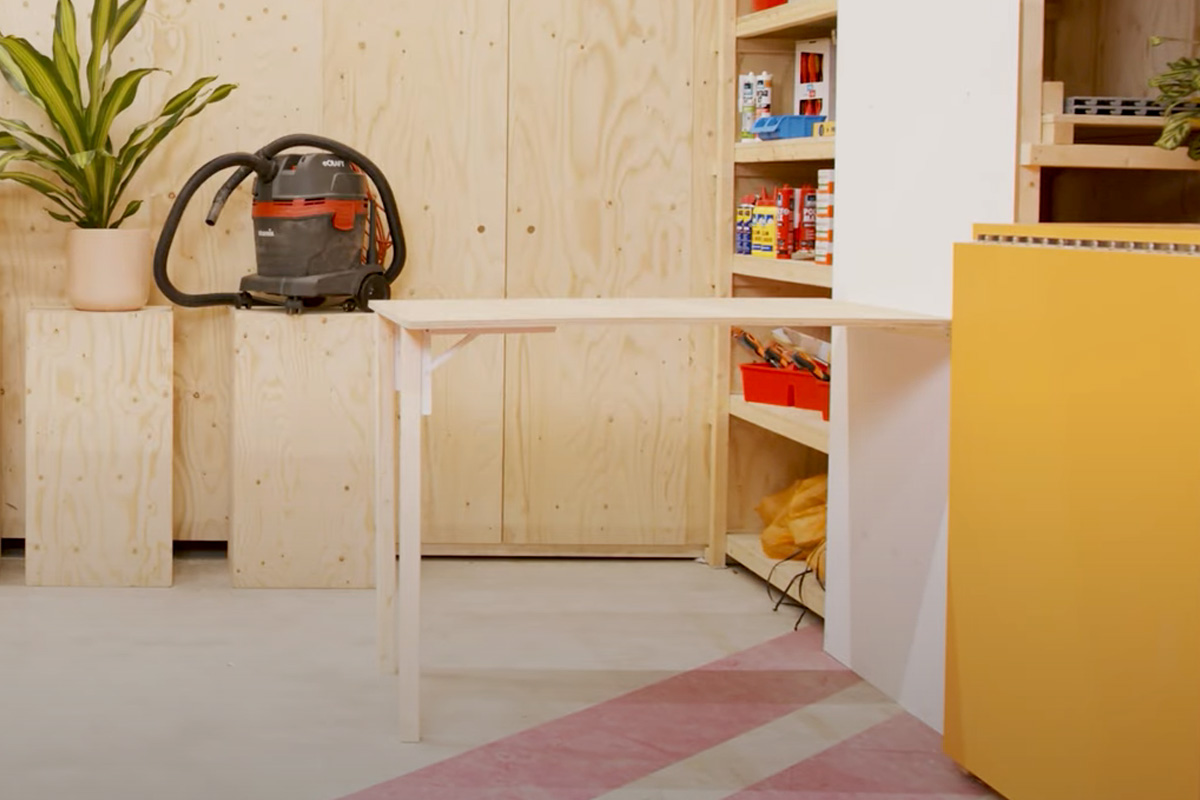

Uitklapbaar werkblad maken
Nu de wand hangt willen we je nog een praktische tip geven voor in jouw werkplaats. Iedere ruimte is anders, maar een werkblad neemt vaak veel ruimte in beslag. Hier hebben wij een oplossing voor bedacht! Een handig uitklapbaar werkblad.
Bedenk voordat je aan de slag gaat waar je de uitklapbare werkbank wil plaatsen, bepaal jouw ideale werkhoogte en controleer de wand waar je het blad aan vast gaat maken. Deze wand bepaalt op je de balken gaat bevestigen met alleen schroeven of ook met pluggen.
Dit heb je nodig voor je project
Materiaal
- Vuren balken 44 x 44mm (l x b) voor de tafelpoten - 1x
- Multiplex 18mm - 1x
- Spaanplaat schroeven
- Schroeven
- Plankdrager - 2x
- Scharnieren 63 x 63mm - 3x
- Eventueel: pluggen
Gereedschap
- Accu klopboor-/schroefmachine incl. accu
- Verzinkboor
- Schuurpapier
Zaaglijst
- 1x Vuren balk afm. 44 x 44 x 800mm (b x d x l) voor aan de wand
- 2x Vuren balk afm. 44 x 44 x 950mm (b x d x l) voor aan de wand
- 1x Multiplex blad 18mm, 800 x 1200 (b x l)
Uitklapbaar werkblad maken: stap voor stap
Zagen en monteren
01
- We starten met het op maat zagen van de poten en het werkblad. Wij hebben de maten aangehouden uit de zaaglijst hierboven.
- Bevestig waterpas de vurenhouten balk van 800mm ter breedte van het werkblad aan de muur. Wij hebben dit met schroeven gedaan.
- Monteer de 3 scharnieren gelijkmatig verdeeld aan de voorkant van de balk.
- Bevestig nu de plankdragers aan de poten.
- Monteer de twee poten van 950mm nu aan het werkblad.
- Bevestig nu het werkblad met de andere kant van de scharnieren aan de balk aan de andere zijde.
Vastzetten
02

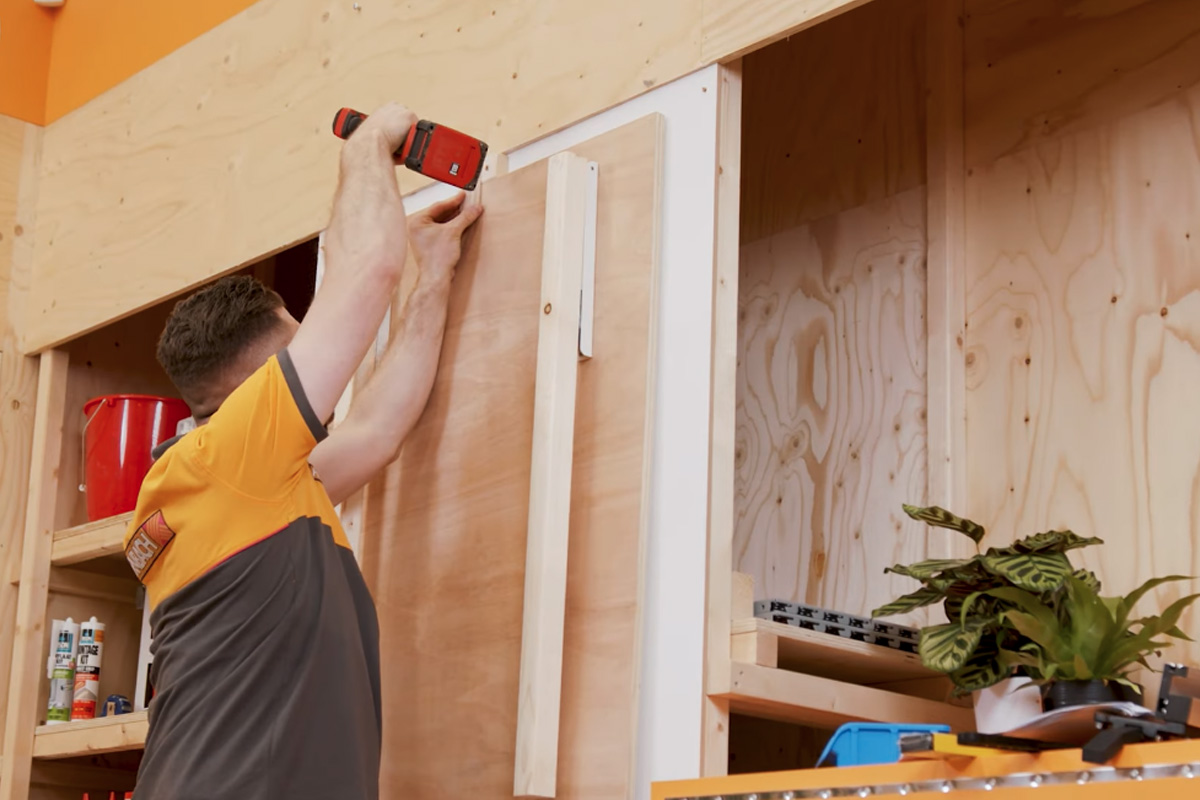

- We schroeven twee blokjes resthout kruisling op elkaar en aan de wand. Dit doen we omdat je het blad zo aan de bovenkant veilig kunt vastzetten. De uitklapbare werkbank is nu gereed voor jouw project!
Deze handleiding komt voort uit één van onze ProjectShows. De ProjectShow was een live demonstratie in onze vestigingen waar we grootse projecten aanpakten, complexe zaken uitlegden en deskundig advies gaven.
