Bouw je eigen campingtafel
Of je nu gezellig wilt avondeten tijdens je grote reis, je route wilt plannen of gewoon lekker van je koffie wilt genieten, de campingtafel is je trouwe metgezel. Gewoon inklappen, opbergen en je bent weer klaar om verder te gaan.
Dit heb je nodig voor je project
Materialen
Betonplex Eucalyptus 2500x1250x12 mm
KONSTA Vuren balk geschaafd 33 x 56 x ca ...
HETTICH Scharnier 80x45 mm verzinkt, 30 ...
Schroeven
ROXOLID uni fi-X montagelijm tube 70 g
DRESSELHAUS Stergreepschroef Ø 32,5 mm M ...
HETTICH Schroefmoer met schroefdraad sta ...
HETTICH Hoekverbinder Eurohoek systeem 3 ...
van
Gereedschap
Boormachines
HECKENROSE Japanse zaag Ryoba 250 mm
Schroevendraaiers
Rolmaten, meetlinten & duimstokken
WIHA Priem met ronde punt en kunststof h ...
Hoekmeter kunststof 200 mm
Schuurmachines
van
Voorbereiding
Zaaglijst:
Berken multiplex zeefdrukplaat (2500x1250x12 mm)
Tafelblad: 1 stuk à 500x800 mm
(De afmeting van het tafelblad kan naar eigen keuze worden bepaald, maar mag niet kleiner zijn dan de maat die in deze handleiding is gebruikt van 500x800 mm)
Dwarsbalken: 2 stukken à 120x510 mm
Geschaafd vurenhout 34x54x3000 mm
Tafelpoten: 4 stukken à 710 mm
Houtbescherming
Speciaal voor hout dat buiten gebruikt wordt, raden we een eenmalige grondlaag aan met houtgrondverf buiten als perfecte voorbereiding op beschermende en mooie laklagen. Voor uitstekende weerbestendigheid zijn vervolgens minimaal twee laklagen nodig met HORNBACH Hybrid-Houtbeits kleurloos.
Let op de informatie van de fabrikant over verwerking en droogtijden. (De zeefdrukplaat hoeft niet behandeld te worden.)
Kleur
Wil je meer kleur? Uiteraard kun je de meubels ook verven in je favoriete kleur met HORNBACH Lak en Beits. (De zeefdrukplaat kan niet geverfd worden.)
Tip
Voor het boren is een ‘verzonken boor‘ aan te raden. Deze zorgt voor konische boorgaten, waarin de schroefkoppen later perfect verzonken kunnen worden. Hierdoor steekt de schroefkop niet uit en voorkom je scheuren in het hout.
Bouw je eigen campingtafel: stap voor stap
Bouw je eigen campingtafel
01
Beide traversen met de handzaag inkorten tot 460 mm. De afgezaagde stukjes (48x120 mm) worden later als onderleggers voor de inschroefmoeren gebruikt. De twee traversen (nu 120x460 mm) volgens de schets met een voorboor met verzinker voorboren.
Zaagkanten schuren
02
Wikkel schuurpapier om het schuurblok en schuur de zaagkanten totdat alle ruwe plekken glad zijn.
Traversen aan tafelpoten bevestigen
03
Leg de eerste traverse met de gladde kant naar boven op de smalle kanten van twee tafelpoten. Breng de montagelijm aan in het contactgebied met de traverse op het vierkanthout en lijn de traverse direct bovenaan en aan de buitenkant vlak met het eerste tafelpoot uit. Draai de bovenste schroef (4,0x40 mm) erin. Richt de traverse uit met behulp van een timmermanshoek en draai de tweede schroef erin. Bevestig op deze manier ook de tweede tafelpoot aan het andere einde van de traverse.
Traversen aan tafelpoten schroeven
04
Herhaal stap 3 met de twee overgebleven tafelpoten en de tweede traverse. Zo ontstaan er twee paren tafelpoten.
Tafelpoten uitlijnen op tafelblad
05

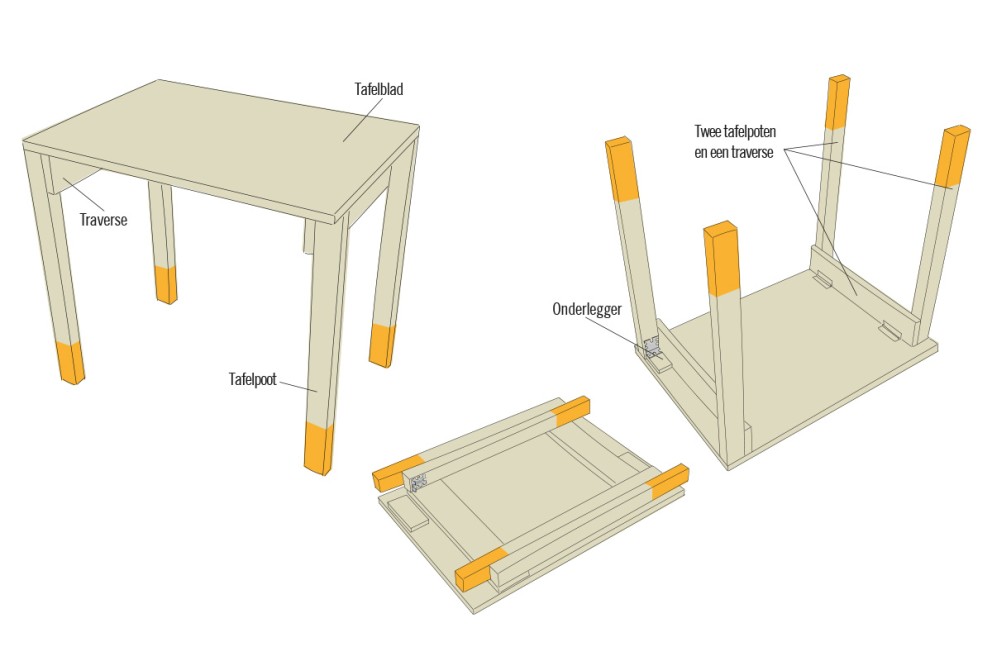

Leg het tafelblad met de ruwe kant naar boven op het werkoppervlak. Lijn de twee paren tafelpoten uit aan de buitenkant vlak en verspringend (zie afbeelding) op het tafelblad. Door de verspringing kunnen de tafelpoten later worden ingeklapt.
Scharnieren uitlijnen en boorgaten voorprikken
06
Aan de ruwe kant van de traversen telkens twee scharnieren uitlijnen met een afstand van 50 mm tot de buitenrand van de traverse (niet de tafelrand) en de boorgaten voorprikken met de priem.
Tafelpoten met tafelblad verbinden
07
De vier hoekijzers met elk zes schroeven (3,5x12 mm) aan het tafelblad en de traversen vastschroeven.
Onderleggers voorboren
08
De onderleggers (48x120 mm) volgens de schets voorboren voor schroeven Ø 3,5 mm.
Onderleggers vastschroeven
09
De onderleggers aan de zijde met de verspringing uitlijnen zodat ze aan de binnenkant vlak zijn met het tafelpoot en de traverse, en ze met vier schroeven (3,5x20 mm) vastzetten.
Boorgaten markeren
10
De hoekverbindingen op de respectievelijke onderlegger en aan het tafelpoot uitlijnen en de boorgaten voor de inschroefmoeren markeren.
Boor afplakken
11
De inschroefmoeren worden op de gemarkeerde plek in de onderlegger geschroefd. Met de stervormige knopschroeven kunnen later de paren tafelpoten gefixeerd worden. Om te voorkomen dat het boorgat voor de inschroefmoeren te diep wordt, plak de boor af zodat de hoogte van de boorpunt overeenkomt met de hoogte van de inschroefmoeren (zie afbeelding).
Inschroefmoeren monteren
12
De paren tafelpoten omdraaien en de twee boorgaten voor de inschroefmoeren boren tot aan de markering. Vervolgens de inschroefmoeren met de schroevendraaier indraaien totdat ze vlak eindigen met de bovenkant van de onderlegger.
Hoekverbindingen aan tafelpoot vastzetten
13
De twee hoekverbindingen nu met elk twee schroeven (3,5x20 mm) aan de tafelpoten vastzetten.
Sterknopschroef indraaien
14
De sterknopschroef indraaien en daarmee vastzetten. Om de paren tafelpoten in te klappen de sterknopschroeven weer uitdraaien.
Tafelpoten beitsen
15
De tafelpoten afplakken (ongeveer 150 mm vanaf het einde van de tafelpoten) en vervolgens de beschermende beits aanbrengen.
