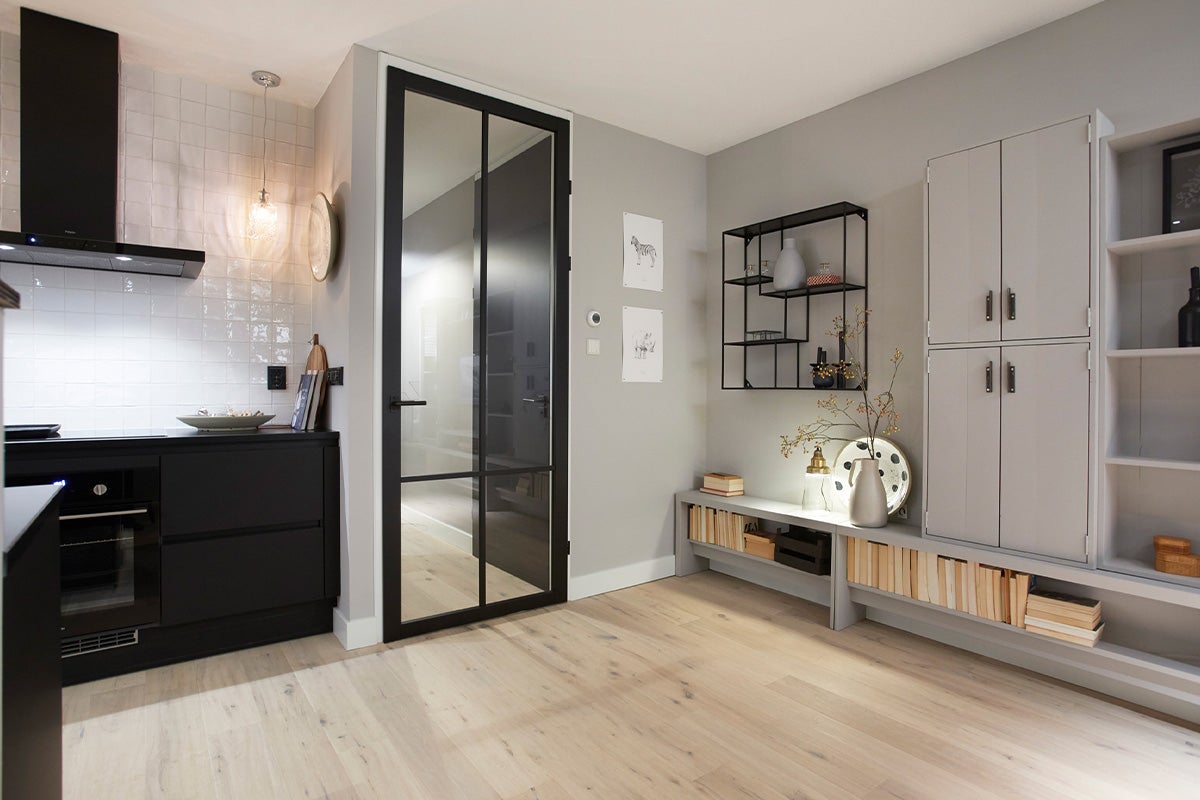

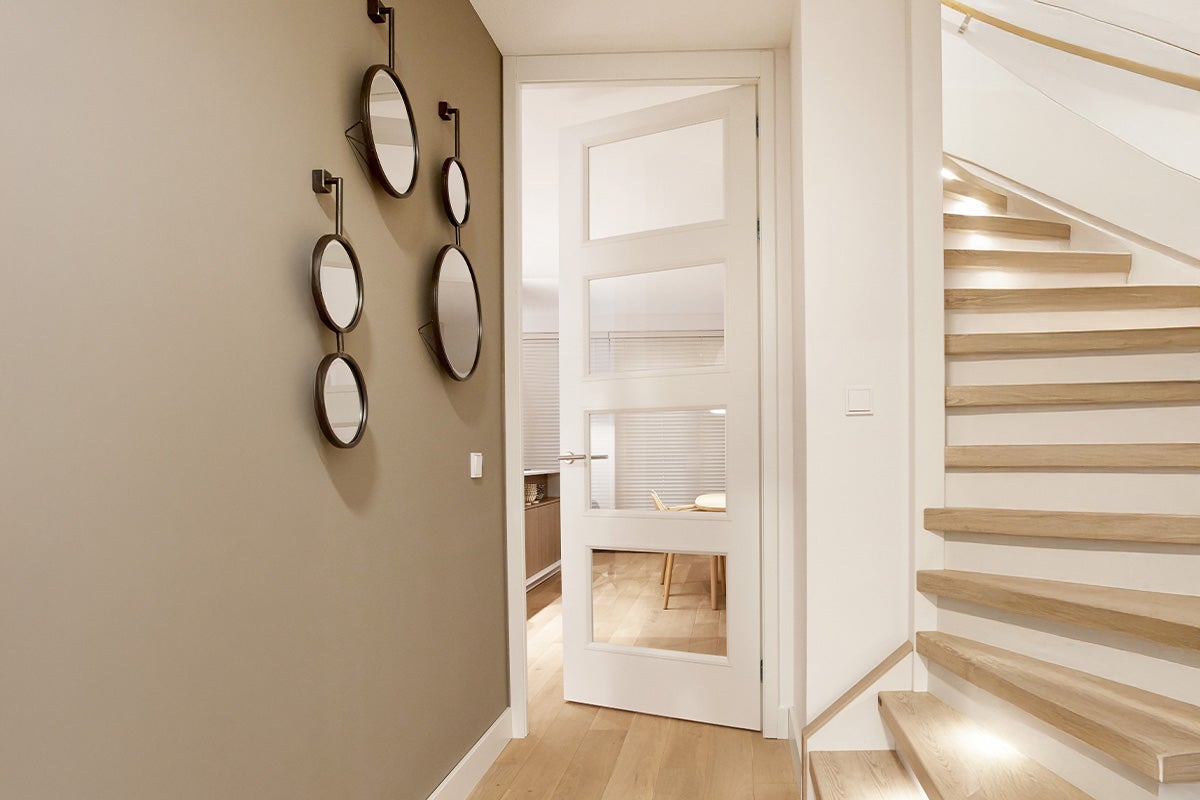

De combinatiemogelijkheden van de Verdi deurenlijn van Berkvens zijn eindeloos. De plafondhoge deuren kunnen worden aangepast aan elke ruimte. Deze deuren zijn hoogwaardig afgelakt en worden gecombineerd met een stalen kozijn, compleet met bijpassend garnituur deurbeslag. Met onderstaande handleiding bevestig je eenvoudig zelf de stompe of opdek Verdi deur.
Wij laten je stap-voor-stap zien hoe het werkt!
| Materiaal | Gereedschap |
|---|---|
| | |
| | |
| | |
| | |
| | |
| |

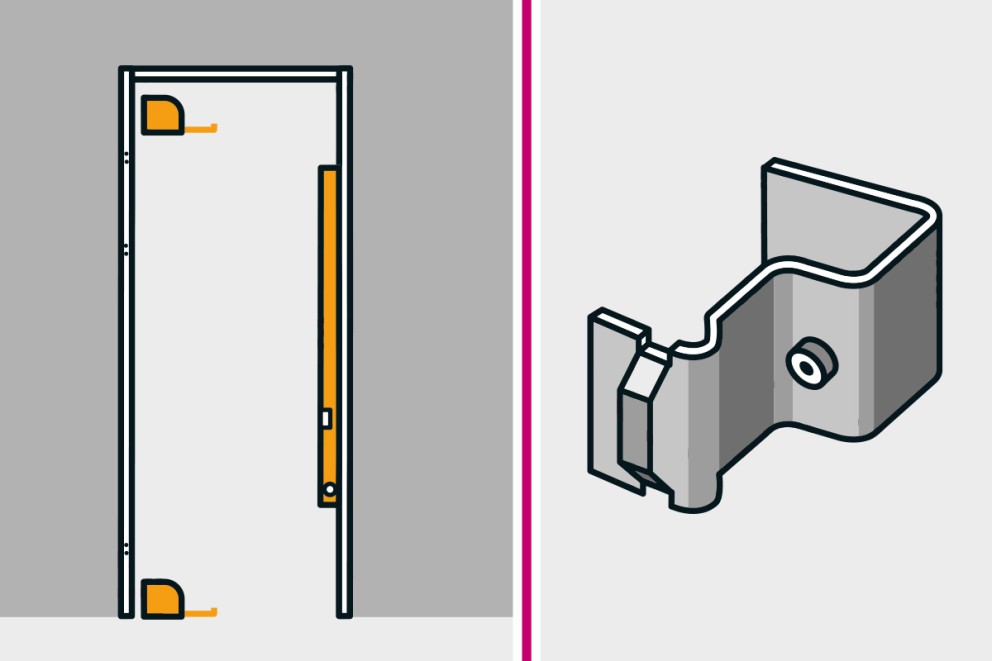

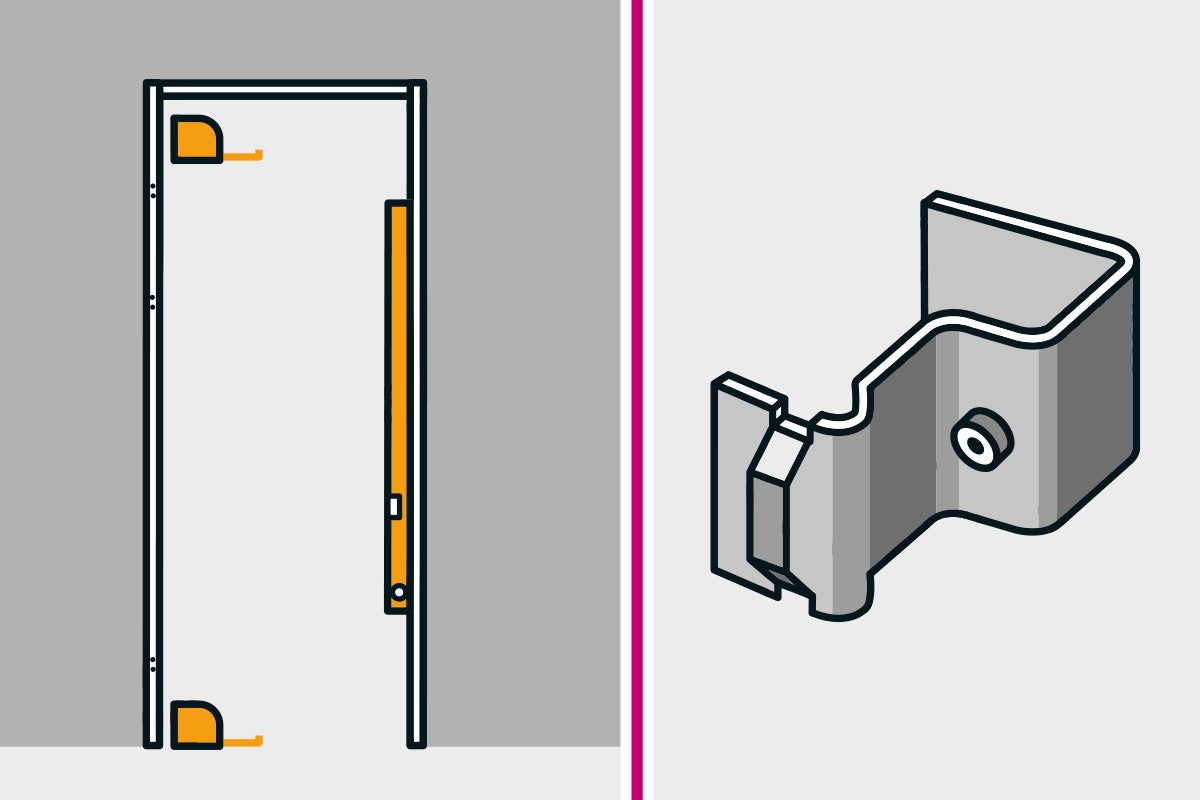

- Meet de uitsparing onder, midden en boven. Deze moet overeenkomen met de bijbehorende sparingmaatbreedte van het kozijn.
- Controleer met een waterpas of de wand recht staat.
- Controleer met de waterpas of de vloer vlak is.

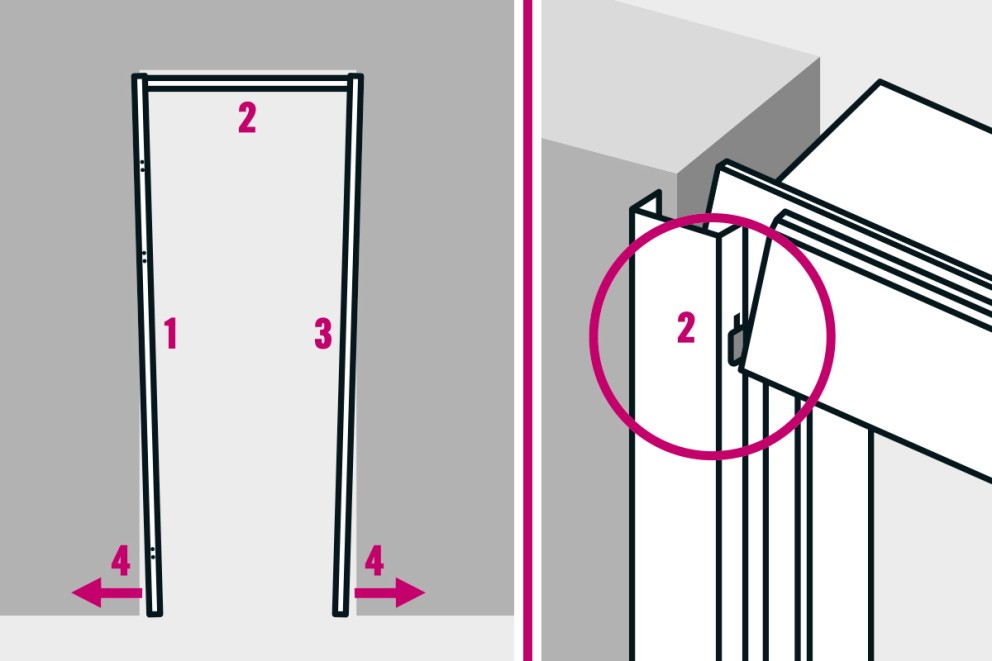

1.1 Plaats de hangstijl om de muur.
1.2 Plaats de bovendorpel in de hangstijl met behulp van de bovendorpelschuif.
1.3 Plaats de sluitstijl en haak de bovendorpel erin.
1.4 Zorg dat het kozijn in elkaar gehaakt staat en duw de verticale stijlen naar buiten.
1.5 Beweeg de bovendorpel naar beneden tot er een lichte klik hoorbaar is. Deze handeling geldt voor alle 4 de posities waar de haak in de stijl is geplaatst.

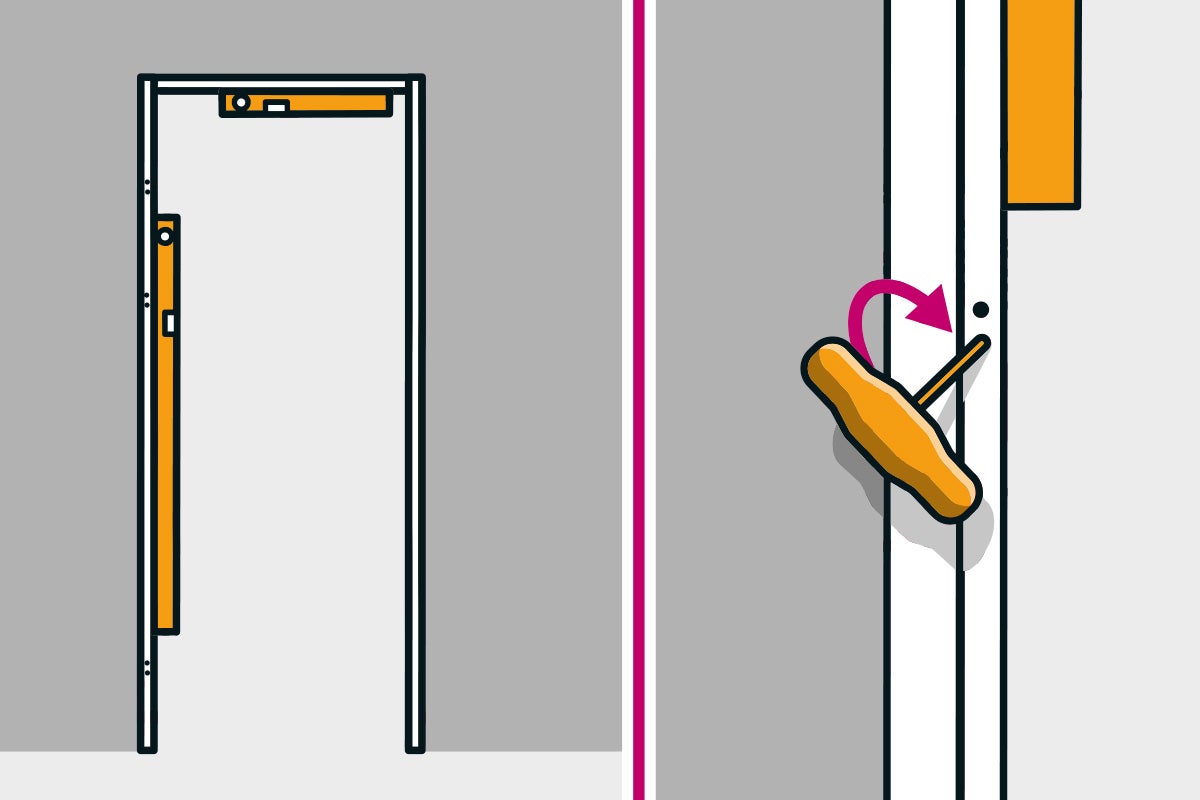

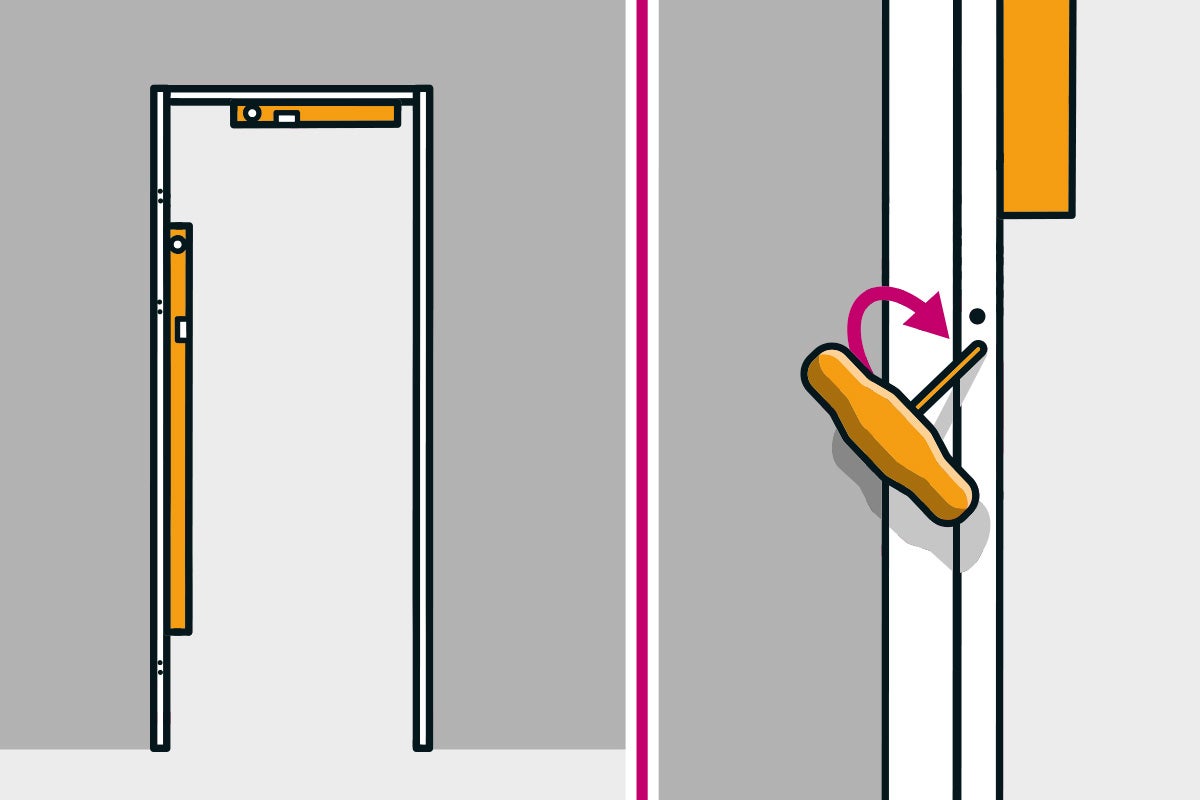

Zet de hangstijl en bovendorpel te lood en waterpas en draai de 4 stijlklemmen na controle van de maatvoering vast.
Zet de sluitstijl te lood en waterpas en draai de 4 stijlklemmen vast.

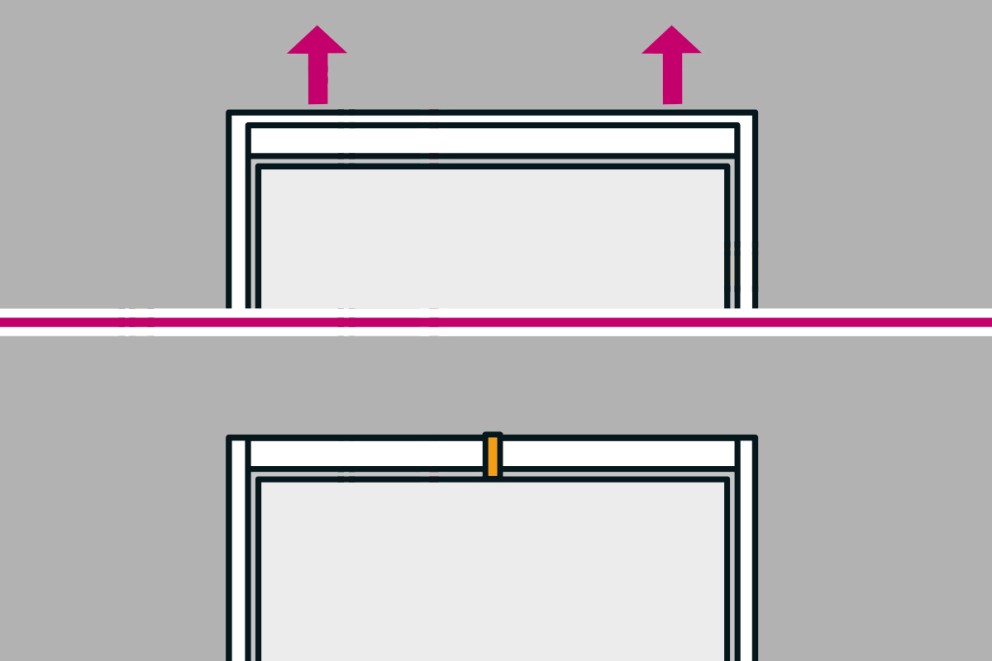

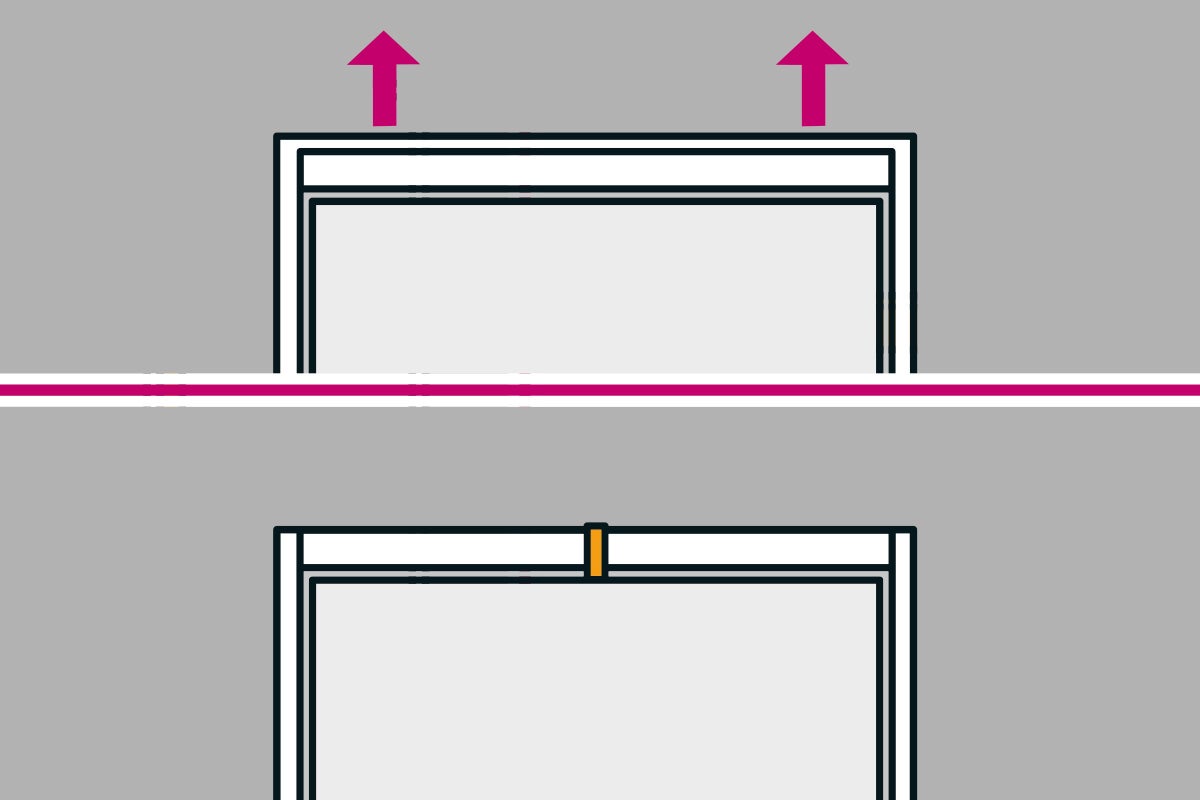

Knip het bevestigingsbandje door, hierdoor zal de flexunit zich naar het plafond bewegen.
Let op! De bovendorpel ligt iets hoger als de bovenkant van de kozijnstijlen. Door het plaatsen van de afdekkapjes wordt dit hoogteverschil opgeheven.
Monteer de 3 paumelles.
Een paumelle is een ophangpunt waarop een deur draait.

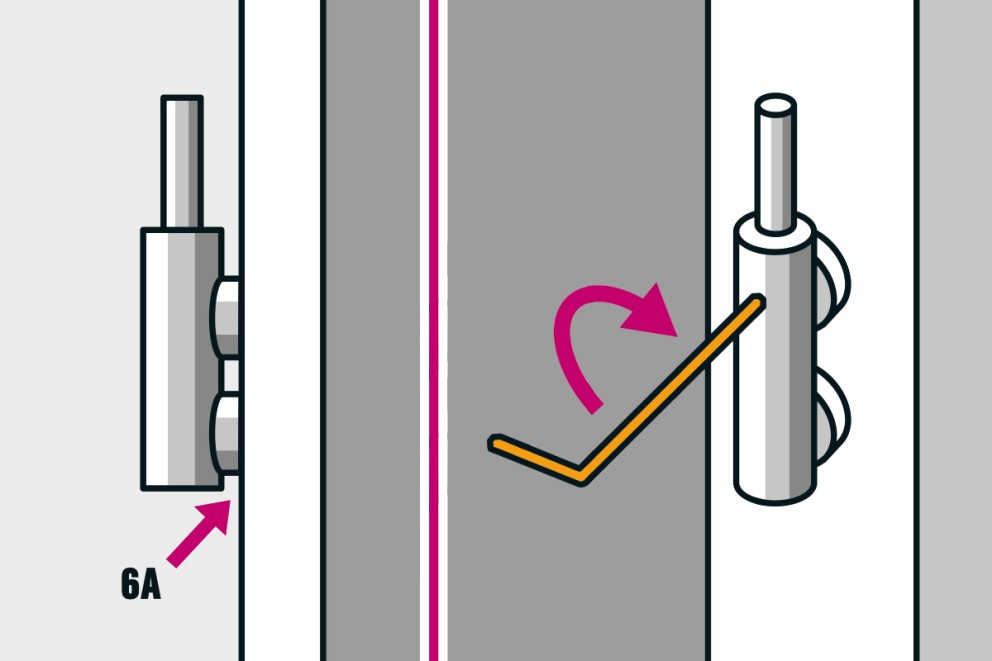

Draai met de 3 mm inbussleutel de paumelle tegen de paumelle geleidebus.

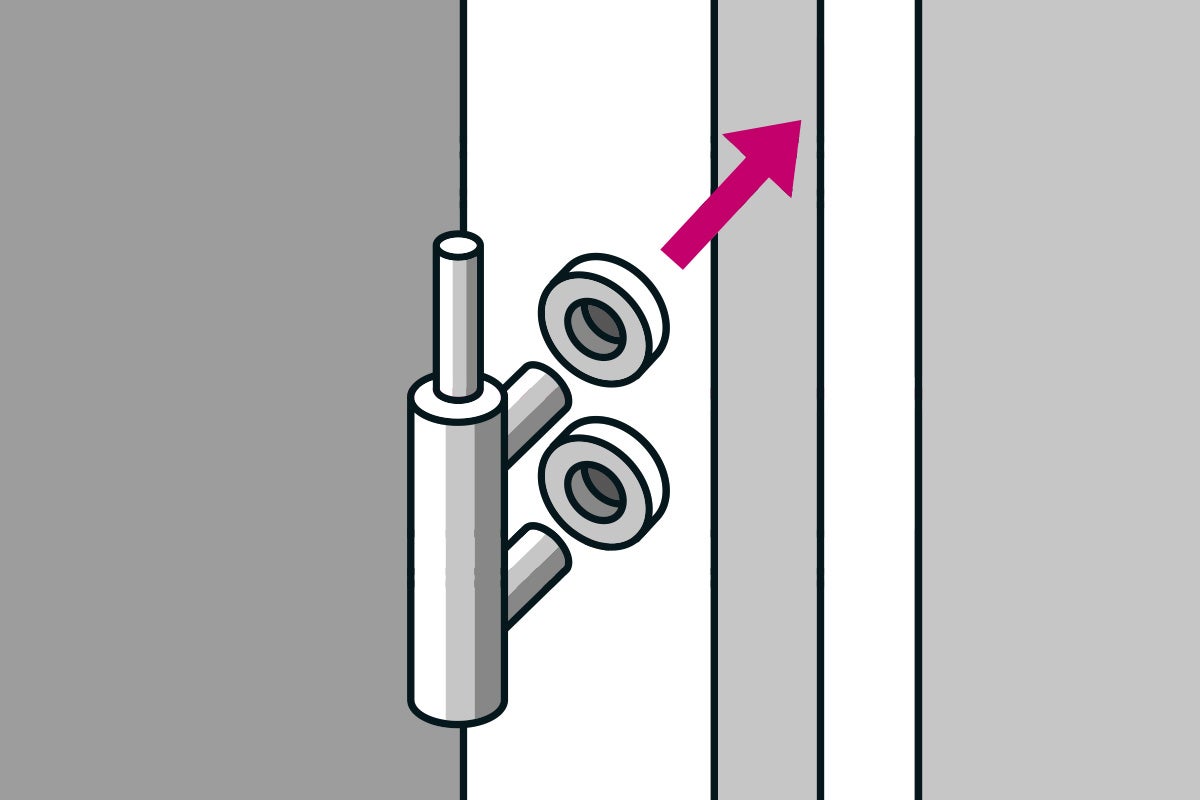

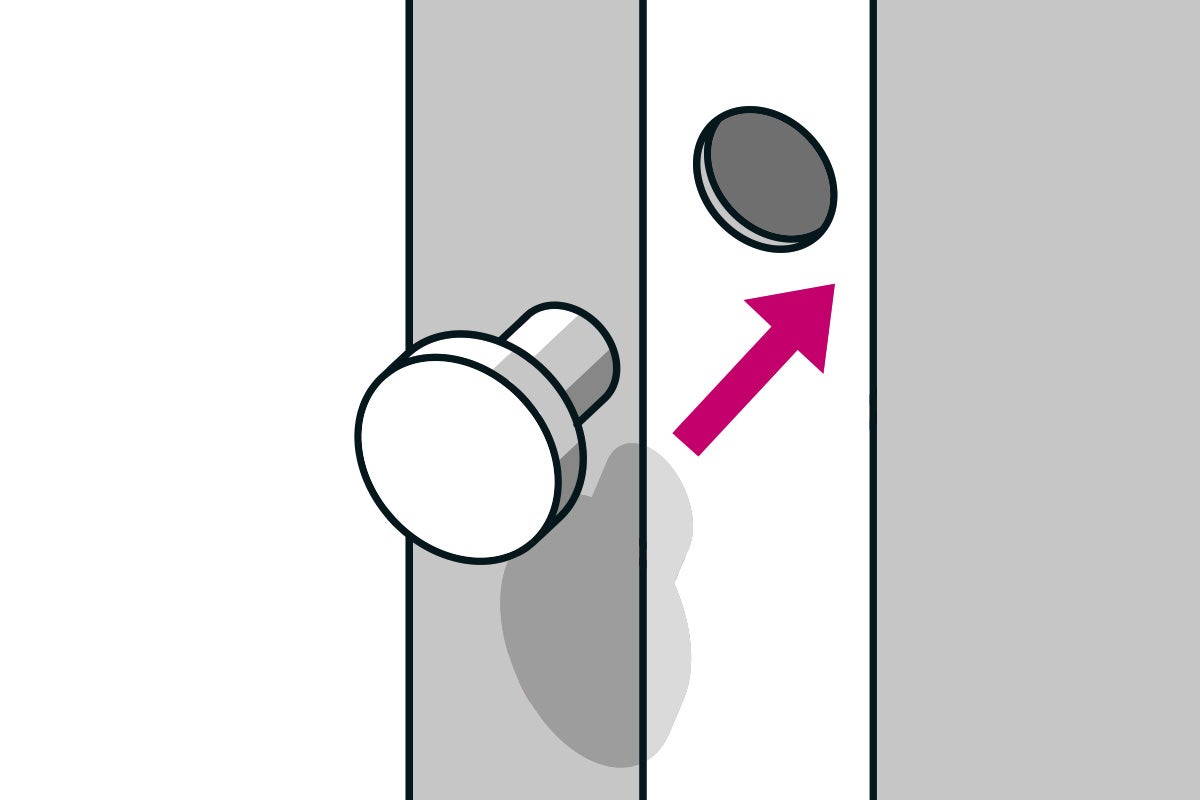

Plaats de bufferdopjes.

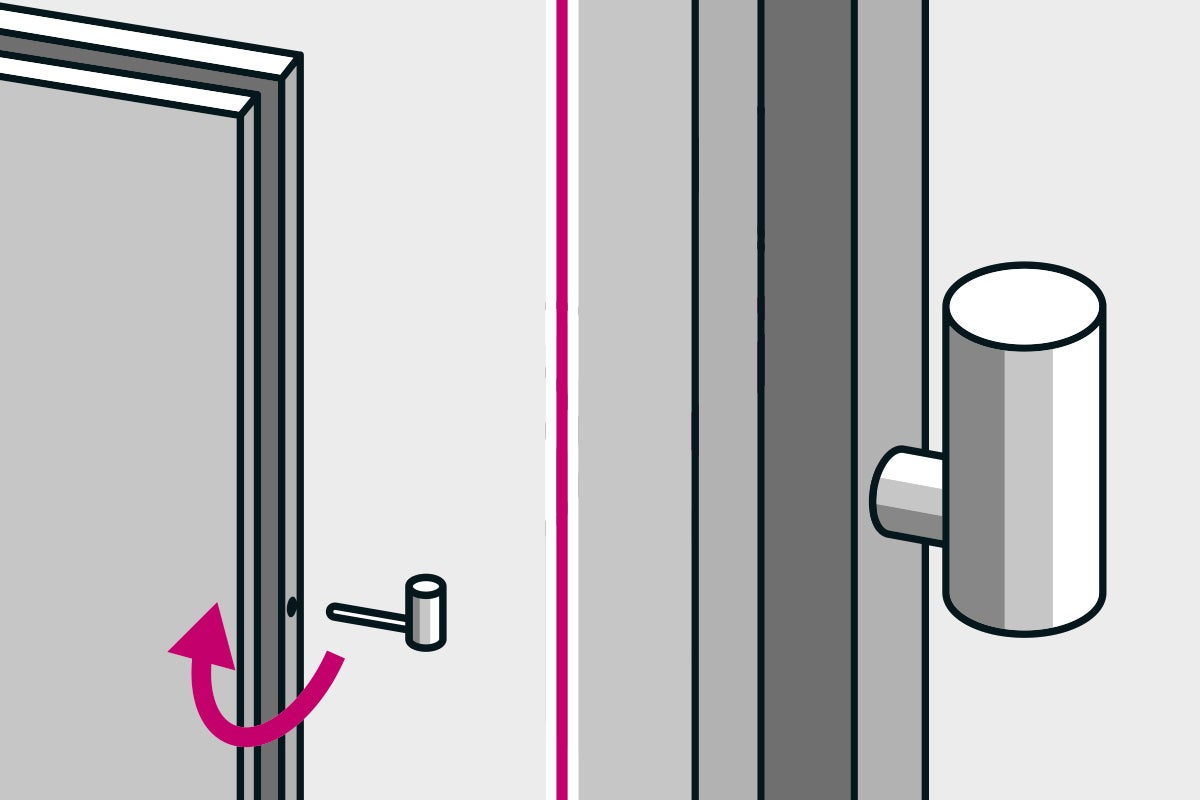

Draai het deurgedeelte van de paumelles in de voorgeboorde gaten van de deur.
Let op! Niet helemaal tegen de deur aandraaien i.v.m het afstellen van de deur.

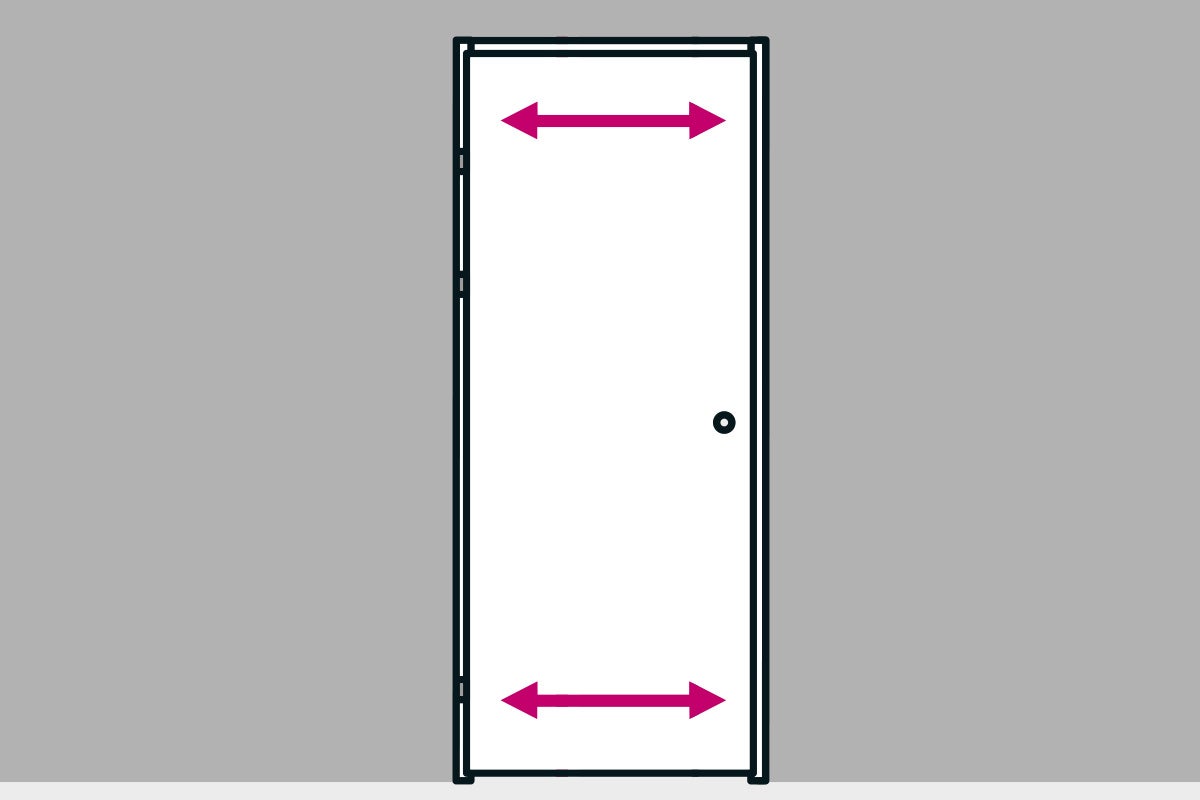

Hang de deur evenwijdig aan de stijlen af door de deurgedeeltes van de paumelles in en uit te draaien (gelijkzijdig verdelen).

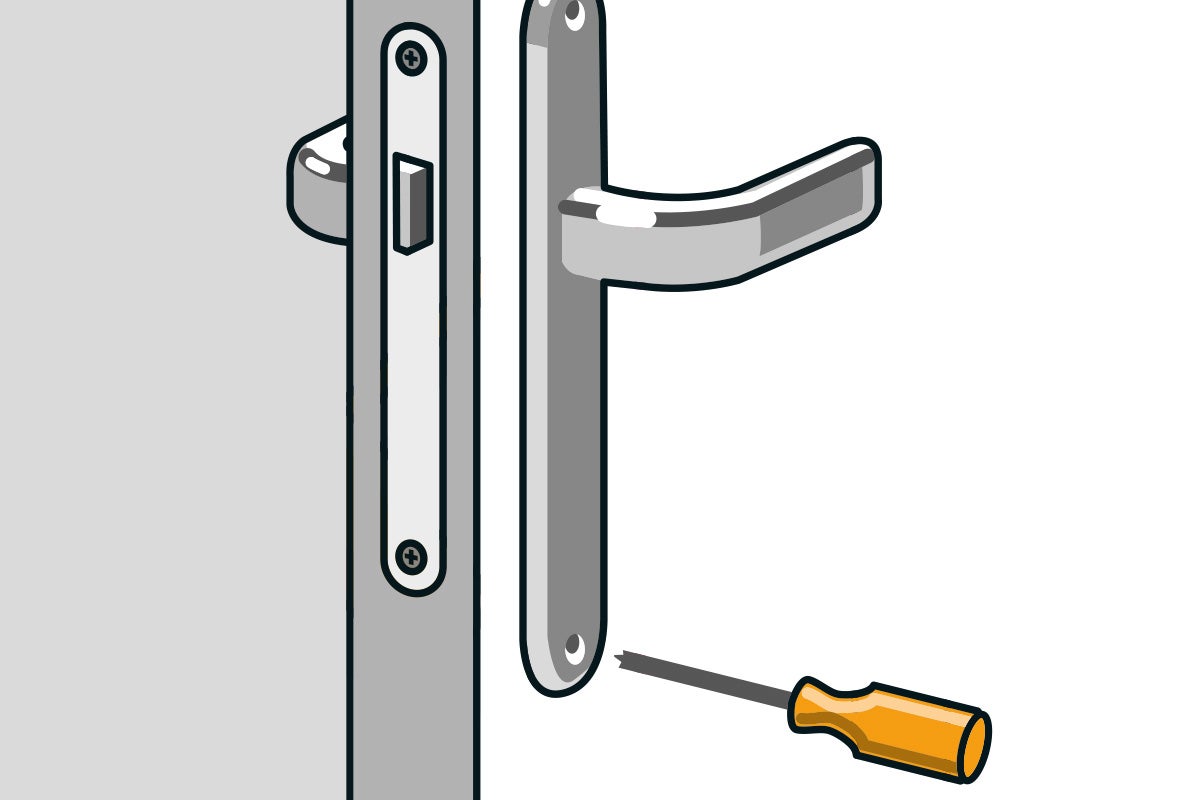

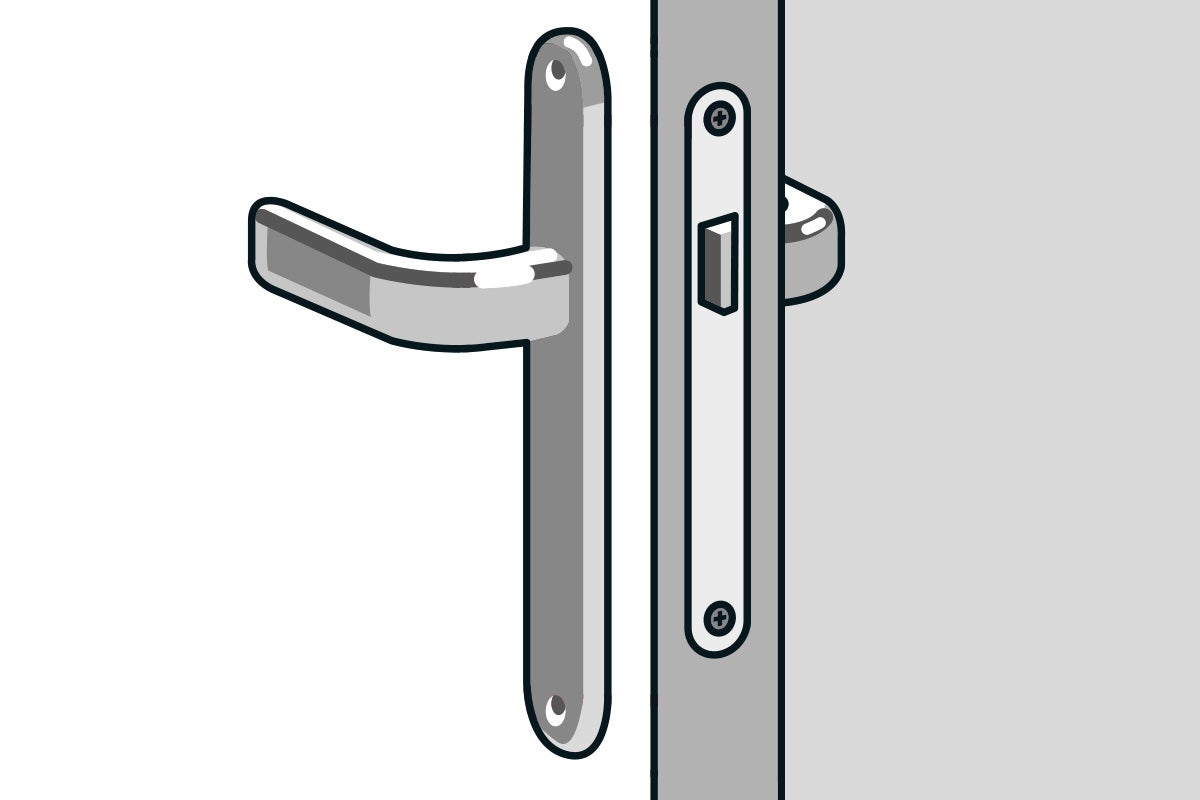

Monteer het deurgarnituur.

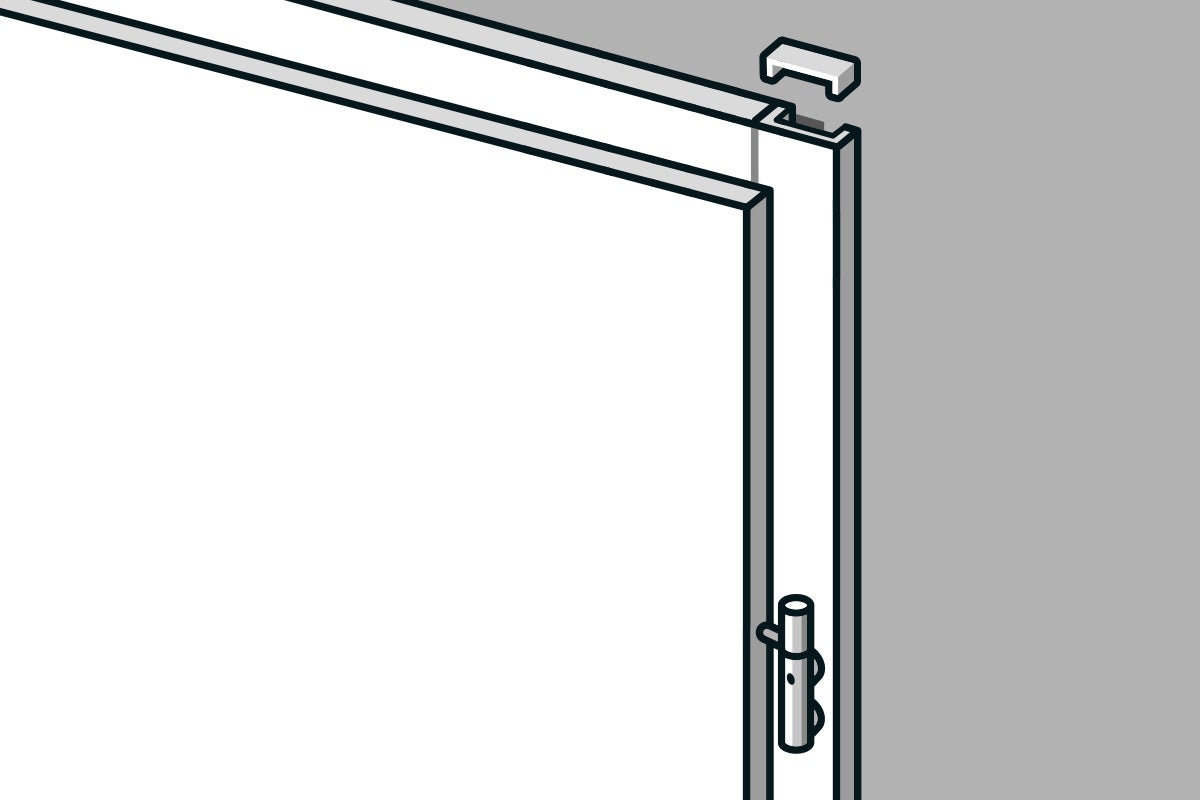

Breng in de openingen aan de bovenzijde van de kozijnstijlen de 4 afdekkapjes aan.

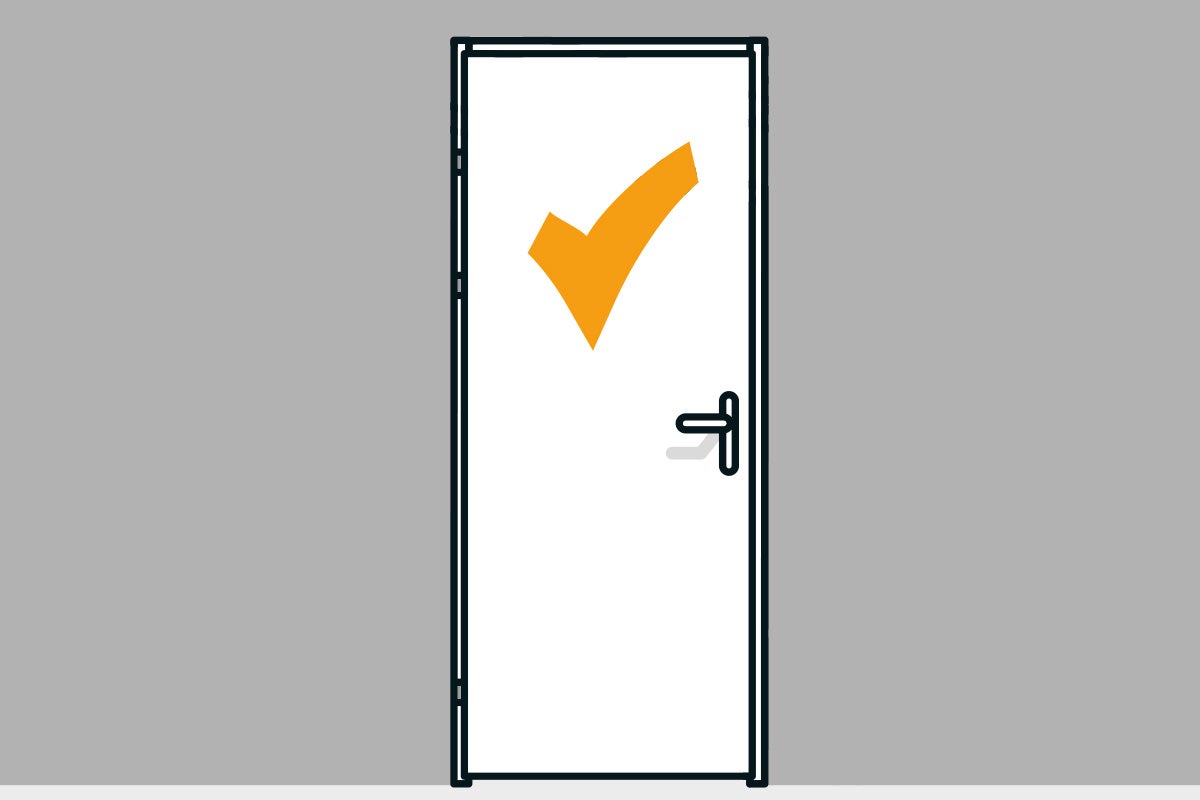

Controleer de werking van de deur door deze enkele malen te openen en sluiten.
- Meet de uitsparing onder, midden en boven. Deze moet overeenkomen met de bijbehorende sparingmaatbreedte van het kozijn.
- Controleer met een waterpas of de wand recht staat.
- Controleer met de waterpas of de vloer vlak is.
1.1 Plaats de hangstijl om de muur.
1.2 Plaats de bovendorpel in de hangstijl met behulp van de bovendorpelschuif.
1.3 Plaats de sluitstijl en haak de bovendorpel erin.
1.4 Zorg dat het kozijn in elkaar gehaakt staat en duw de verticale stijlen naar buiten.
1.5 Beweeg de bovendorpel naar beneden tot er een lichte klik hoorbaar is. Deze handeling geldt voor alle 4 de posities waar de haak in de stijl is geplaatst.

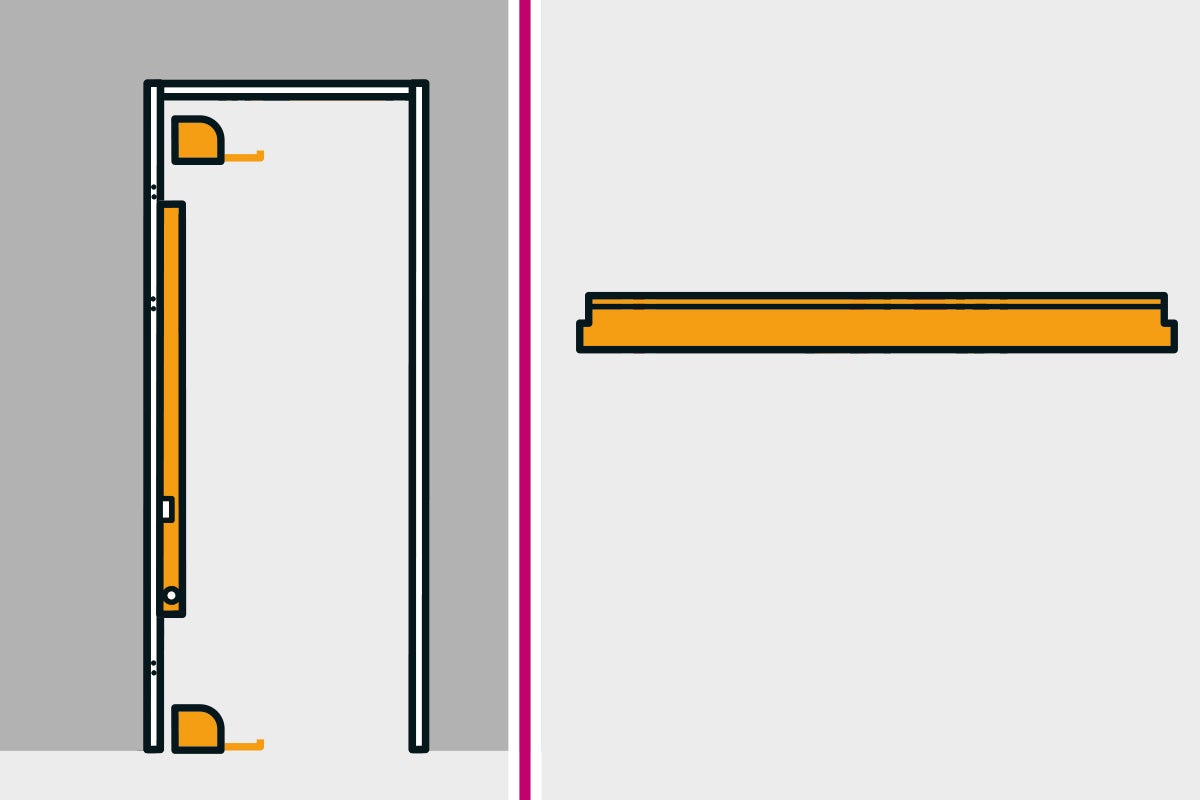

Zet de hangstijl en bovendorpel te lood en waterpas en draai de 4 stijlklemmen na controle van de maatvoering vast.
Zet de sluitstijl te lood en waterpas en draai de 4 stijlklemmen handvast.

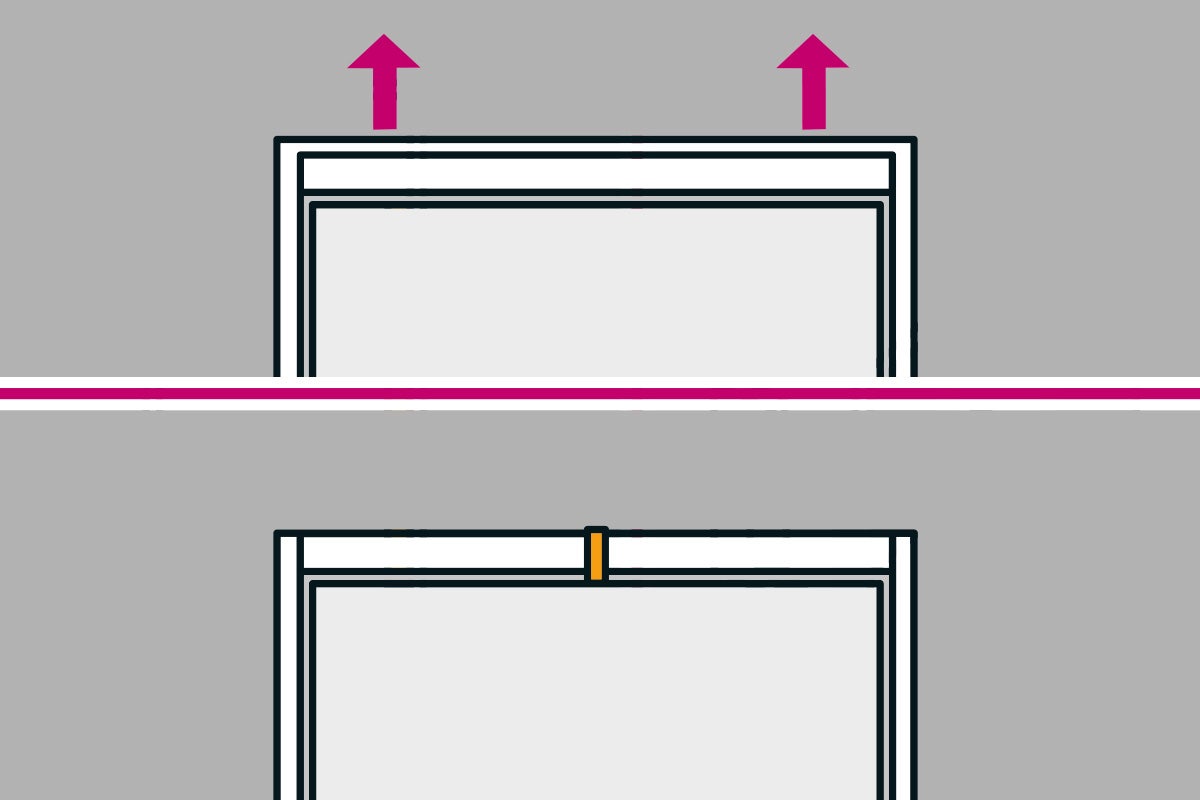

Knip het bevestigingsbandje door, hierdoor zal de flexunit zich naar het plafond bewegen.

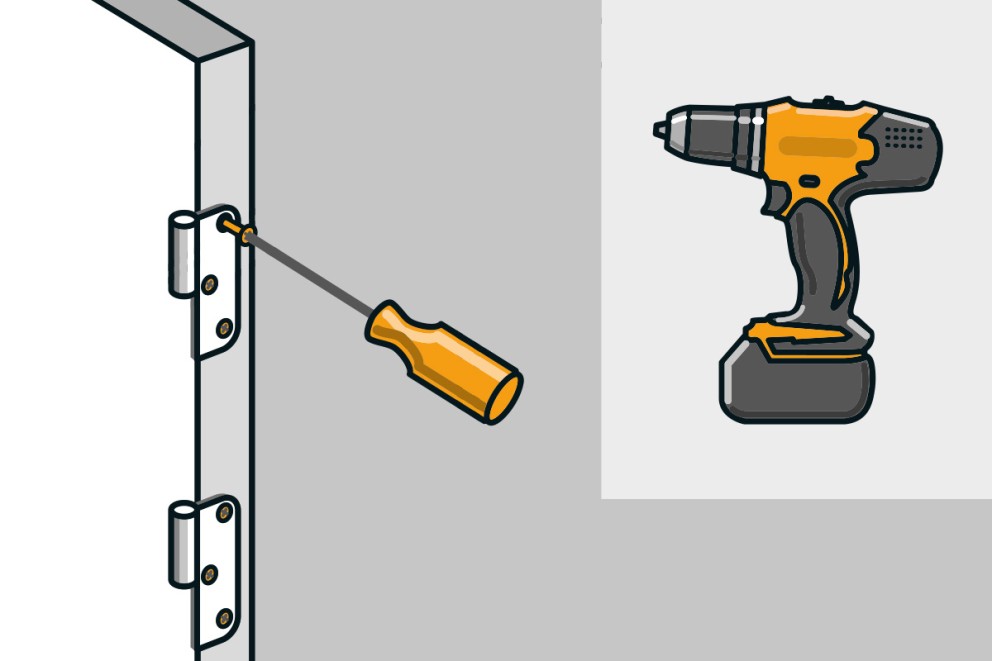

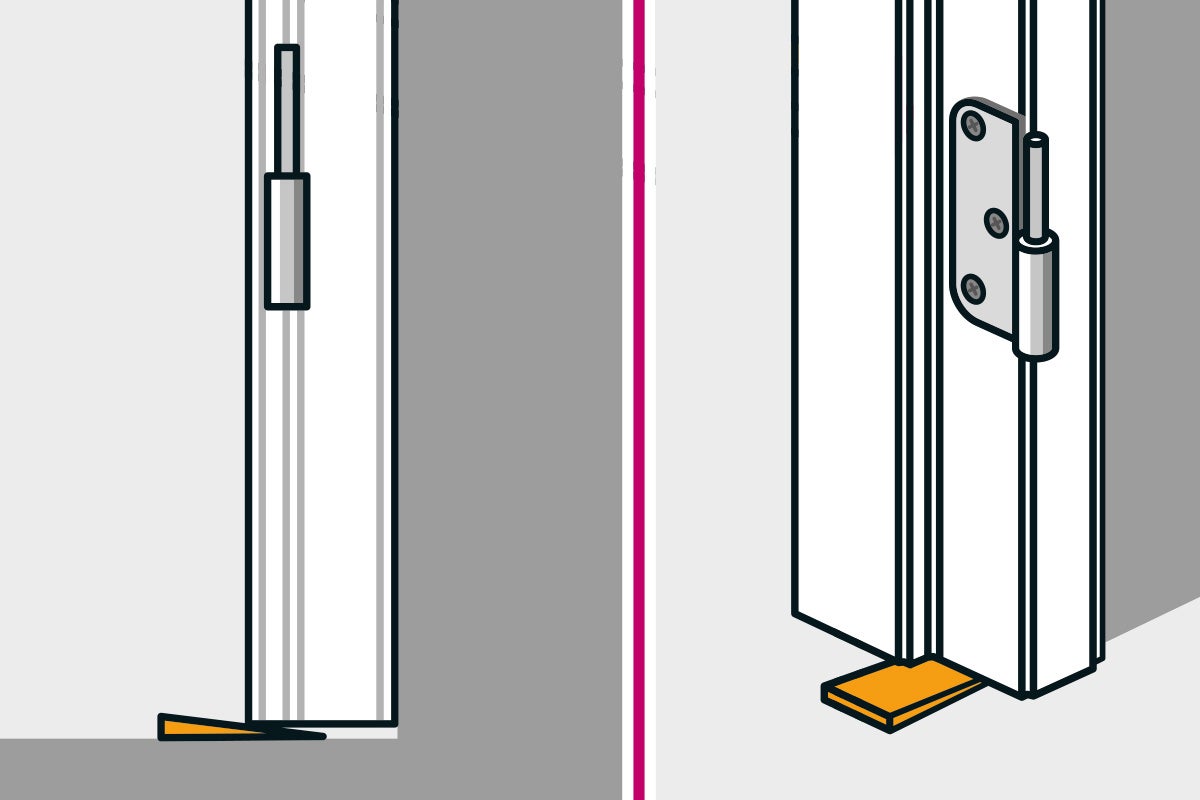

Monteer de scharnieren op het kozijndeel met de boutjes M5x10. De montage verzieningen in de hangstijl zijn reeds fabrieksmatig aangebracht.
Plaats de bufferdopjes in de hangstijl.

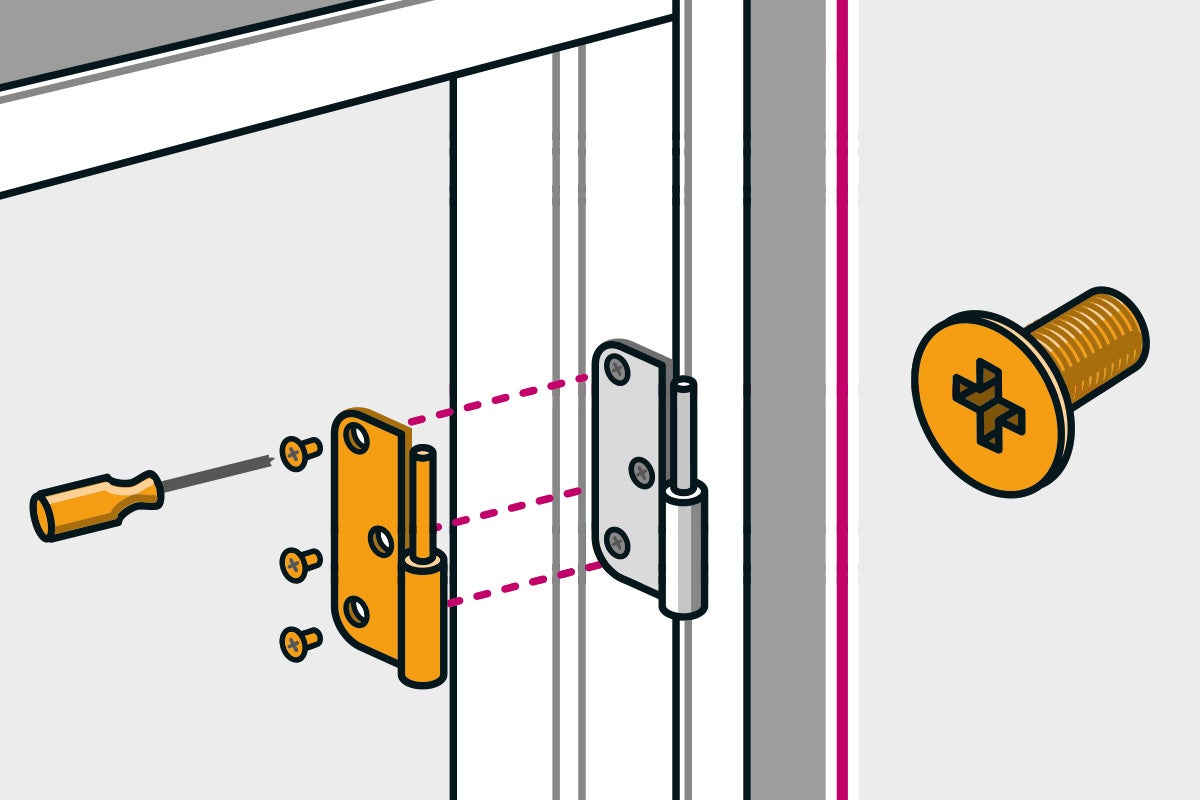

Boor de schroefgraten t.b.v. de bladscharnieren voor met boor 3 mm en monteer de scharnierdelen met behulp van de meegeleverde schroeven. Houd de deur onder een hoek van 90 ° -135 ° en laat deze zakken over de scharnierpen.

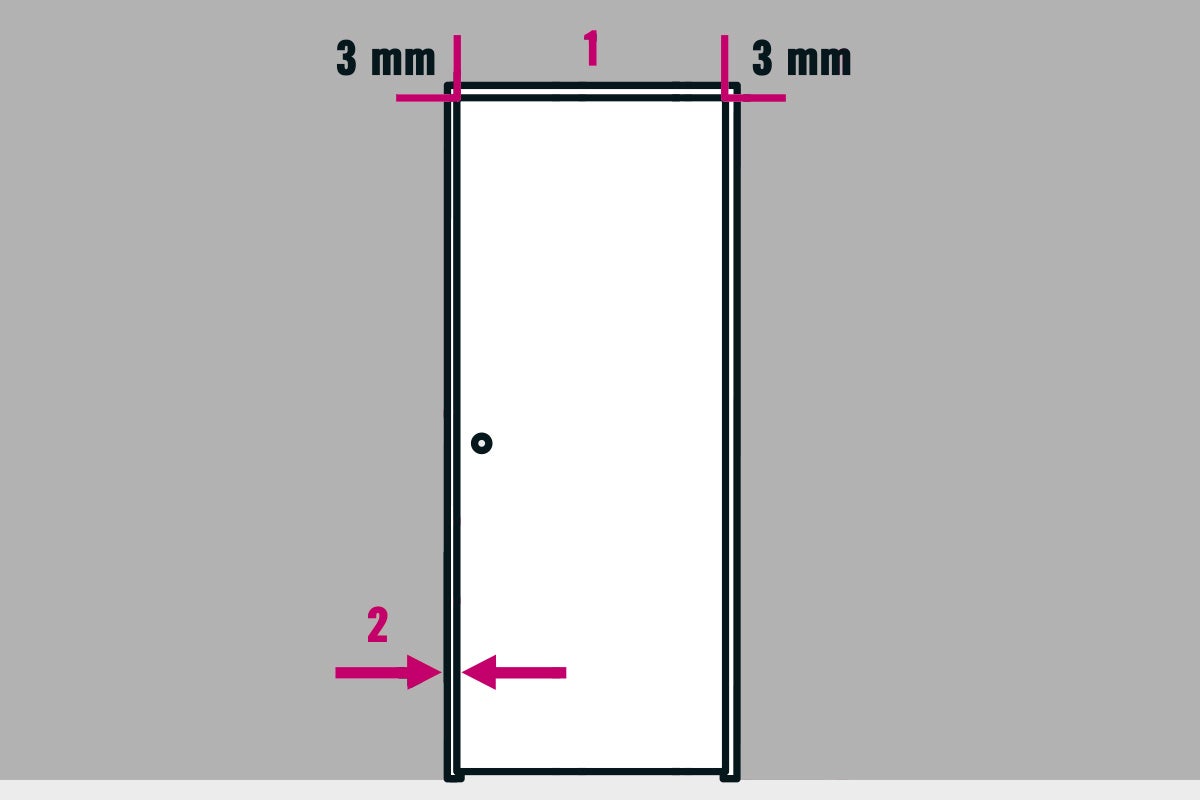

Verdeel de deurnaad rondom de deur 3 mm aan het kozijn en zet de sluitstijl parallel aan de deur met een naad van 3 mm.

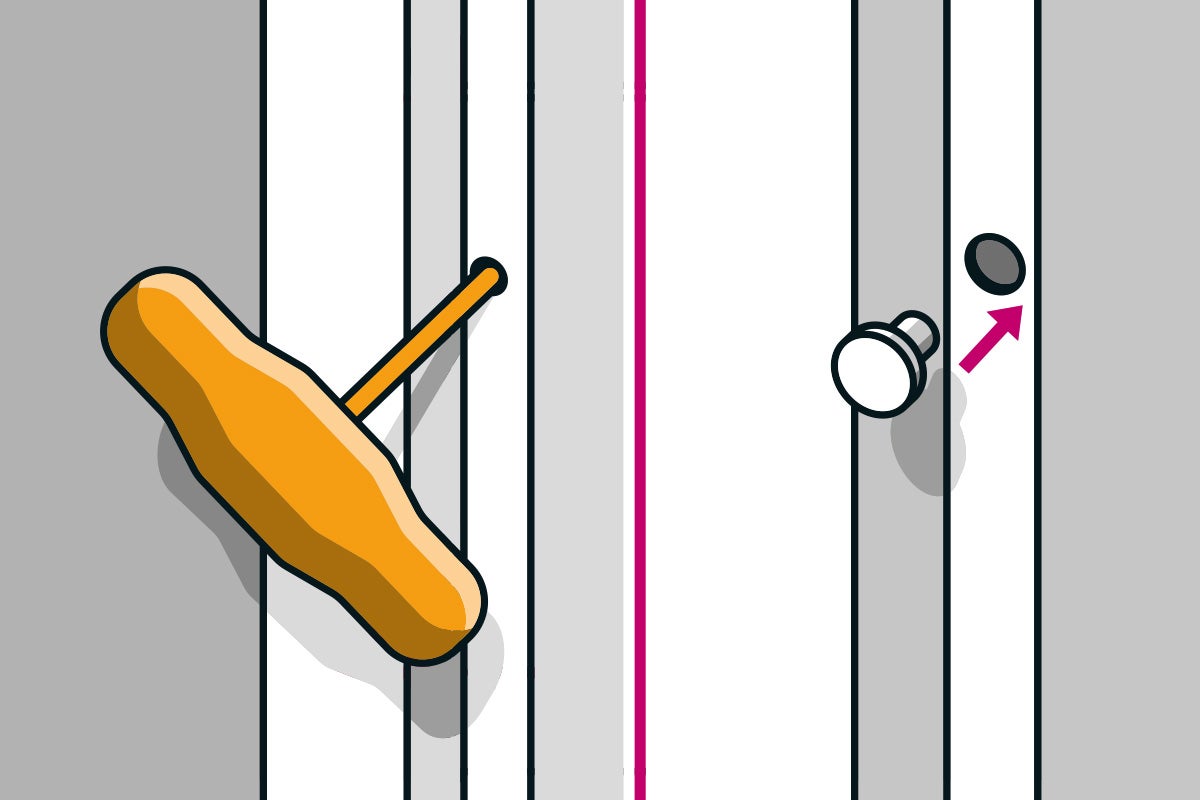

Draai de sluitstijl klemmen vast en plaats de bufferdopjes in de sluitstijl.
Monteer het deurgarnituur.

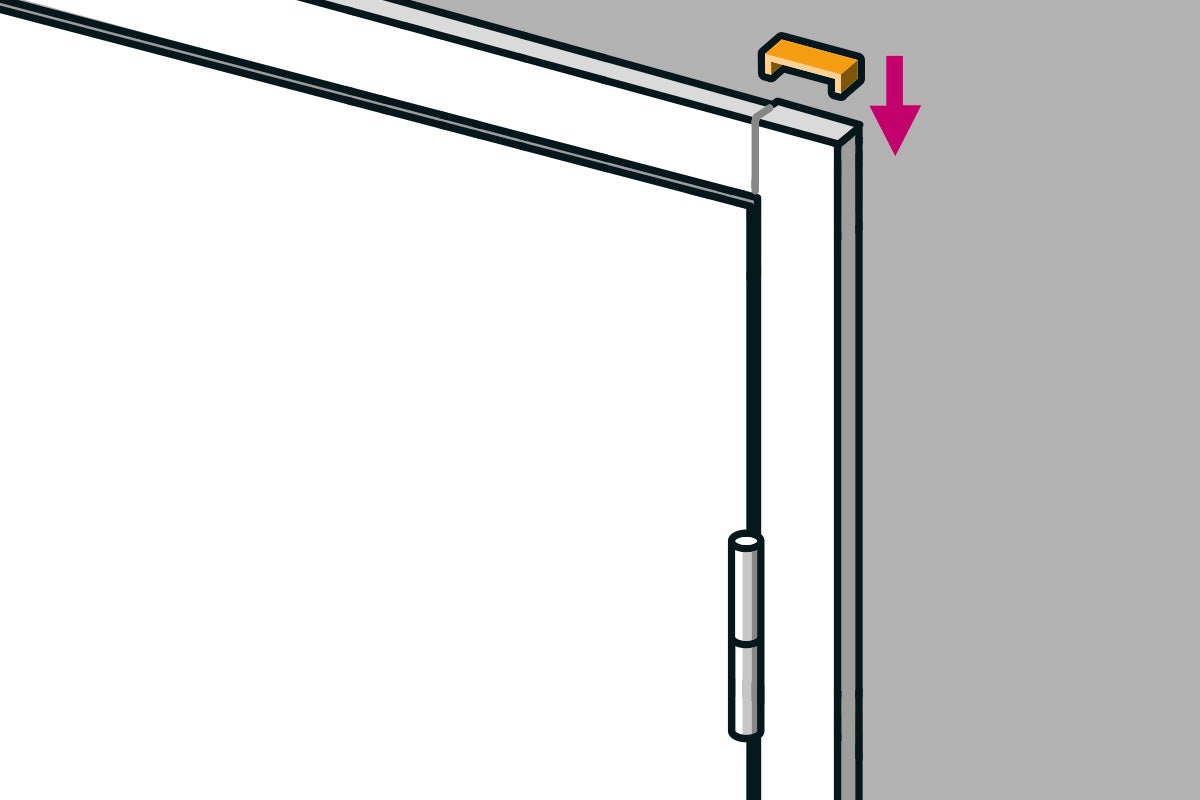

Breng in de openingen aan de bovenzijde van de kozijnstijlen de 4 afdekkapjes aan.
Controleer de werking van de deur door deze enkele malen te openen en sluiten.
